Klappbare Leiter

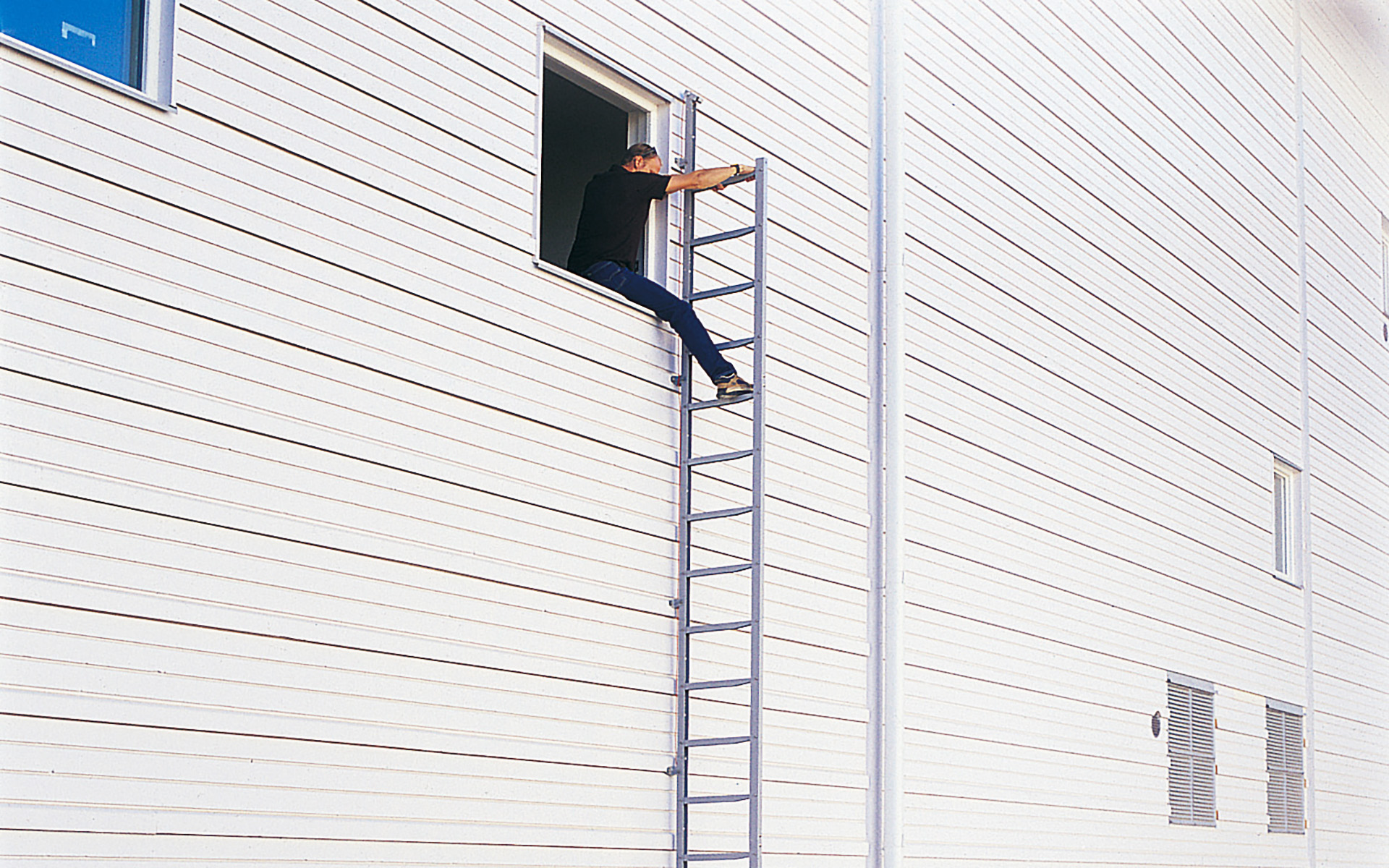

Die Klappbare Fassadenleiter aus Stahl, kann direkt an einer tragfähigen Außenfassde befestigt werden. Nichtragende Dämmsysteme / Klinker o.ä., sind fachgerecht bauseits zu überbrücken. Maximale Höhe: ca. 5,0 m. Im eingeklappten Zustand erscheint die Leiter als 45 mm breite Leiste. Die Leiter wird von oben aus, durch ziehen des Seiles aktiviert. Schrauben und Montageanleitung liegen jeder Lieferung bei, Befestigungsdübel gehören nicht zur Lieferung.
Korrosionsschutz: Magnelis.
Für diese Art Leitern gibt es keine Zulassung, die Leiter ist kein Ersatz für Notleitern!
Es handelt sich um eine Werkseigene Entwicklung, die hauptsächlich im privaten Bereich ihre Anwendung findet. Wir weisen darauf hin, das aufgrund nicht lotrechter Fassaden und Schwerkraft bedingt der Äußere Leiterholm dazu neigt, leicht abzuklappen und im unteren Bereich ein Spalt entstehen kann.
Leitern werden in zwei unterschiedlichen Längen hergestellt.
| Länge x Breite (mm) | Art.-Nr. |
|---|---|
|
1200 x 500 |
FS1250 |
|
2400 x 500 |
FS2450 |
Kompletter Verbindungssatz mit einer Stufe und den erforderlichen Schrauben. Pro Leiterverbindung wird ein Satz benötigt.
| Bezeichnung | Art.-Nr. |
|---|---|
Verbindungssatz | FS 2000 |
Der Leiterkopf hält die Leiter, in zusammengeklappter Ausgangsposition. Zieht man am Seil, wird die Leiter aktiviert und ausgeklappt. Die Leine wird als Meterware angeboten und kann bei Bedarf selbst gekürzt werden.
| Bezeichnung | Art.-Nr. |
|---|---|
|
Leiterkopf |
FS1000 |
|
Seil (Verkauf pro LFM) |
FB0010 |
Der Abstand zwischen den Konsolen beträgt: 900 – 1200 mm. Unebene Montageuntergründe sind bauseits auszugleichen. Befestigungsmaterial (Dübel) gehören nicht zur Lieferung und sind je nach Untergrund bauseits zu wählen.
• Die Montage erfolgt je Konsolensatz mit 2 Schrauben u. Muttern sowie der erforderlichen Anzahl an Zwischenlegscheiben.
| Bezeichnung | Art.-Nr. |
|---|---|
|
Standardkonsole 15–25 mm (1 Satz) |
FS0012 |
|
Konsole 150 mm (1 Satz) |
KS0150 |
|
Konsole 300 mm (1 Satz) |
KS0300 |
|
Schraubensatz M10x60 (10 St.)* |
BU1601 |
|
Muttersatz M10 (10 St.)* |
MU1001 |
|
Zwischenlegscheiben 35x40x5 mm (5 St.)* |
MB3545 |
Je Konsole werden 1–2 Befestigungsplatten benötigt.
* Montage erfolgt je Befestigungsplatte mit 2 Schrauben und Muttern.
** Schraubensatz ohne Bohrspitze, für Blechstärke <0,7 mm. Die Montage erfolgt mit 6 Schrauben je Befestigungsplatte.
** Schraubensatz mit Bohrspitze, für Blechstärke ≥ 0,7 mm. Die Montage erfolgt mit 6 Schrauben je Befestigungsplatte.
**** Schraubensatz für Holz. Die Montage erfolgt mit 6 Schrauben je Befestigungsplatte.
| Bezeichnung | Art.-Nr. |
|---|---|
Befestigungsplatte für Elementwand | FP0300 |
Schlossschraube M10x30 (10 St.)* | VB1301 |
Muttersatz M10 (10 St.)* | MU1001 |
Selbstschneidende Stücke 6,3x19 (10 St.)** | SS6191 |
Selbstschneidende Stücke 5,5x22 (10 St.)*** | SS5221 |
Holzschraube 6x35 (10 St.)**** | TS6351 |
Das Schild dient zur Anweisung der richtigen Verwendung der Klappbaren Fassadenleiter. Es ist gut sichtbar zu befestigen. Das Schild ist kein Ersatz der vorgeschriebenen Kennzeichnung von Fluchtwegen!
| Bezeichnung | Art.-Nr. |
|---|---|
|
Instruktionsschild |
FB0001 |
Zubehör
Handlauf und Standplatte für Wandmontage.
| Bezeichnung | Art.-Nr. |
|---|---|
Handlauf für Wandmontage | HL0300 |
Standplatte für Wandmontage | SP0400 |
Dokumentation
Montageanleitung Fassadenleiter - MA1601
Montageanleitung Rückenschutz mit Verbreiterung - MA1603
Montageanleitung Fassadenleiter verstellbare Konsole - MA1604
Montageanleitung Klettersperre - MA1605
Montageanleitung Verschließbare Klappe - MA1606
Montageanleitung Fallleiter - MA1607
Montageanleitung Ruhepodest - MA1608
Montageanleitung Klappbare Fassadenleiter - MA1609
Montageanleitung Verstärkung für Fassadenleiter - MA1611
Montageanleitung Tür zur Leiter - MA1613
Montageanleitung Klappbare Stehplatte - MA1614
