LAUFSTEG "FLEX"

Weland hat einen Laufsteg aus zum Lager produzierten modularen Bauteilen entwickelt mit dem Ziel die Zugänglichkeit und Sicherheit an unterschiedlichen Orten zu verbessern. Das Laufstegsystem ist für eine Belastung von 3,0 kN/m² ausgelegt und wird überwiegend zu Wartungszwecken eingesetzt.


Zur Beratung und Angebotserstellung wenden Sie bis bitte an unsere zuständigen Vertriebsmitarbeiter. Oder senden Sie uns an die bekannte Mail-Adresse eine Skizze/ Beschreibung o.ä. mit dem Verlauf/ Anwendung des Laufsteges.

Laufsteg "Flex"

Die Laufsteg "Flex" ist vollständig aus Modulen aufgebaut. Der komplette Laufsteg "Flex" wird schnell und einfach am Montageort zusammengeschraubt. Die Montage erfolgt ohne Schweißen. Der Laufsteg ist in Breiten von 600 bis 1300 mm in Intervallen von 50 mm und in Wangenlängen von 2000, 3000 und 4000 mm erhältlich. Die Lieferung des Laufsteges "Flex" erfolgt bei Verwendung von Lager geführten Modulen innerhalb weniger Arbeitstage. Anpassarbeiten werden bei Montage durchgeführt.

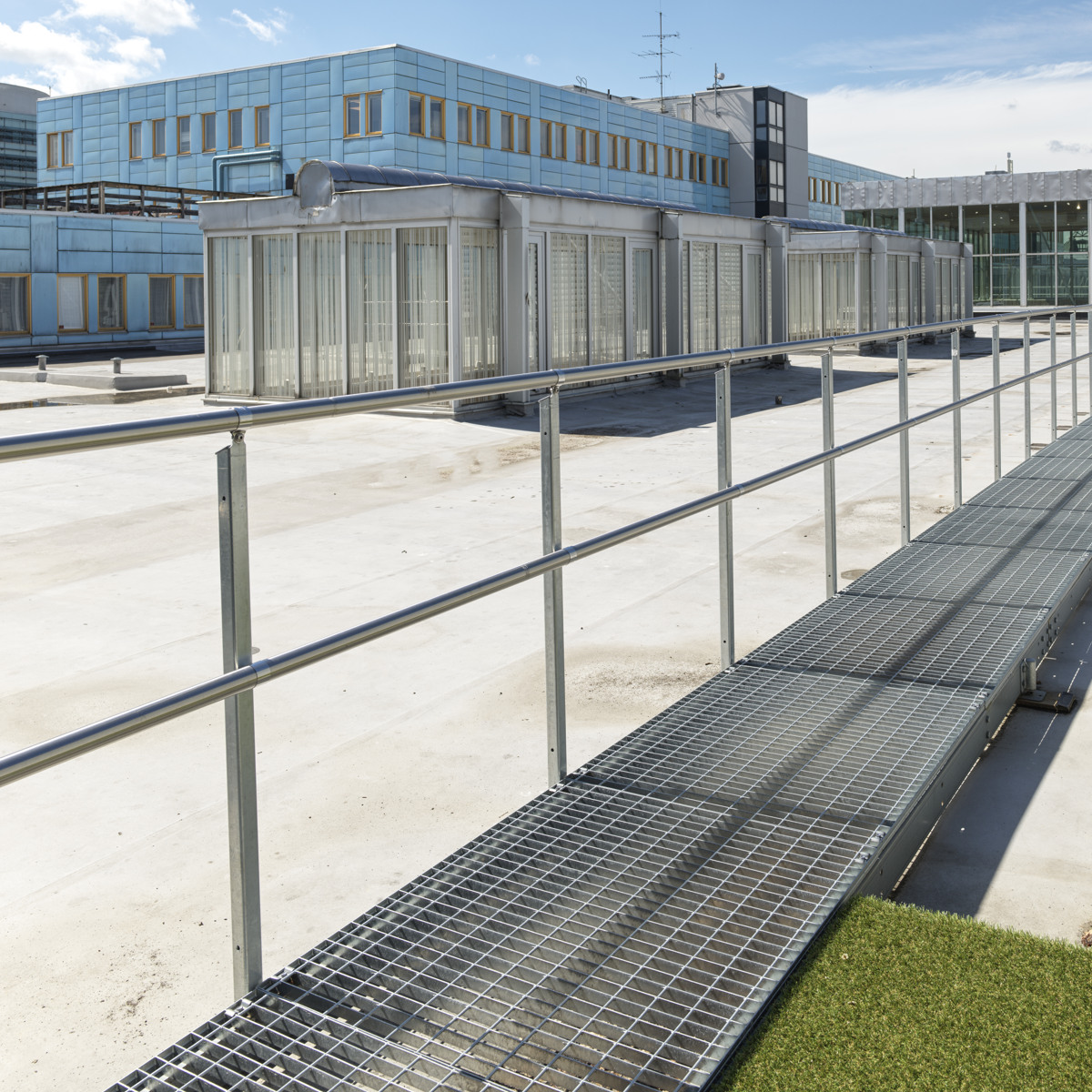

Laufbeläge

Die Flächen der Laufbeläge bestehen aus Gitterrosten und sind in verschiedenen Maschenweiten erhältlich, wobei aber auch dichtere Materialien, wie beispielsweise Blechprofilroste, angeboten werden können.

Gitterrost H3

Schweißpressrost mit Maschenweite c/c 34 x 37 mm.

Gitterrost H6

Schweißpressrost mit Maschenweite c/c 34 x 75 mm.

Gitterrost N6

Schweißpressrost mit Maschenweite c/c 17 x 75 mm.


Geländer

Das Geländer für den Laufsteg "Flex" ist unser bewährtes Sektionalgeländer. Verschiedene Ausführungen stehen zur Auswahl. Handlauf und Knieleiste bestehen aus "walzblanken" Ø 42 mm Edelstahlrohr.

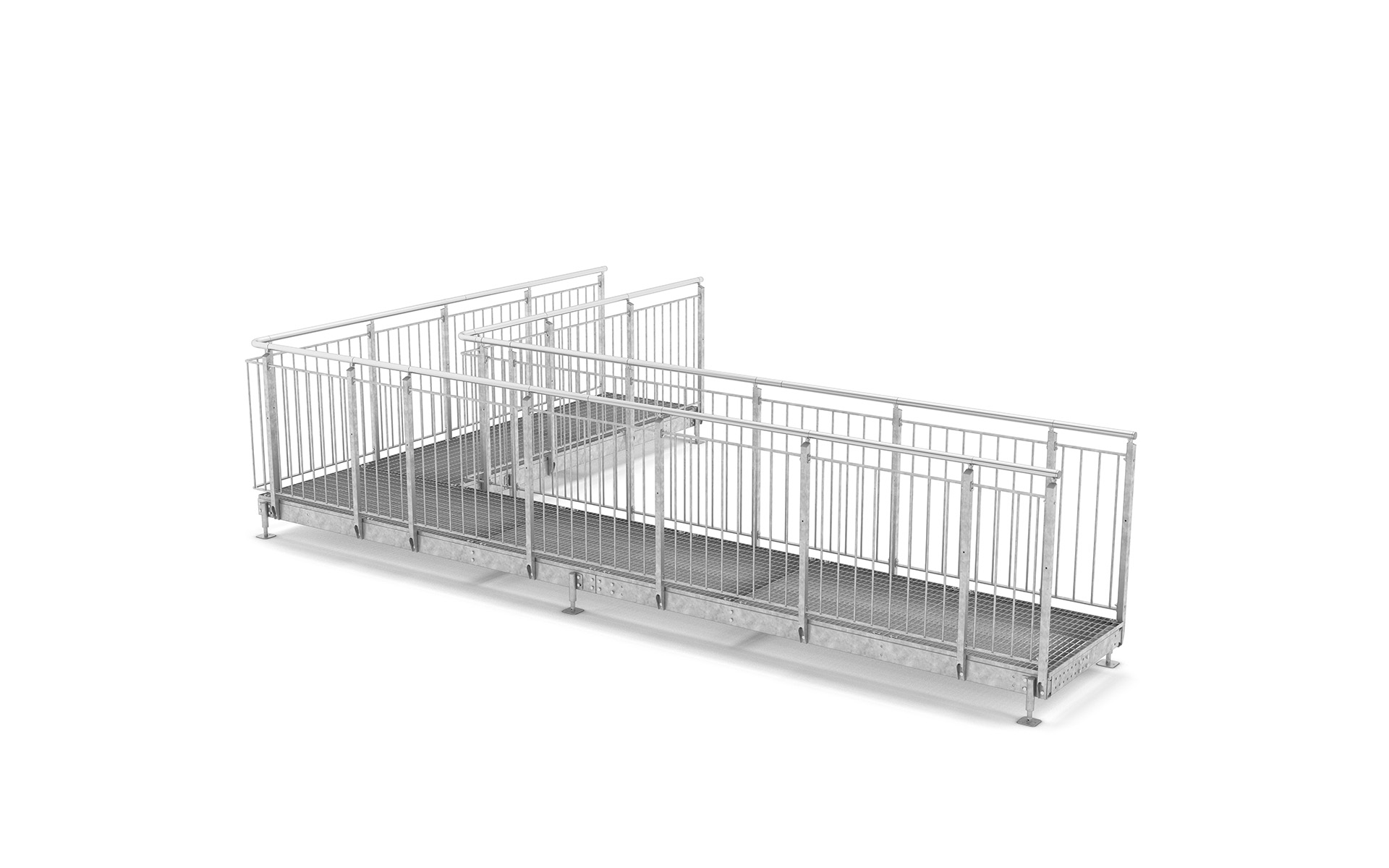

Geländer Rundstab

Ein Geländer mit Fokus auf Form und Design. Kindersicher mit maximaler Öffnungsweite 100 mm.

Geländer Knieleiste

Das industrielle Geländer wird mit einer Knieleiste versehen. Es gilt nicht als kindersicher. Optional kann dieser Typ
auch mit Fußleiste ausgestattet werden.

Geländer Blech

Füllung aus Blechplatten oder aus Lochblechen. Standardmäßig bieten wir eine Reihe verschiedener Lochmustervarianten.

Geländer Gitter

Füllung aus Wellgitterdraht mit einer Standardmaschenweite von 40 x 40 mm. Wir können auch Maschen mit einer Weite von 30 x 30 mm anbieten.

Geländer Glas

Füllung aus 8-mm-Lamellenglas (4+4) inkl. Folie. Die Kante ist rundum fein geschliffen. Die Klemmhalterungen für die Geländerpfosten sind im Lieferumfang enthalten.

Optionales Zubehör auf Anfrage

Optional kann man die Edelstahlhandläufe auch unterhalb mit Beleuchtung ausrüsten. Licht setzt Akzente und macht ein sicheres Begehen in der dunklen Jahreszeit möglich.


Montage

Die Befestigung kann auf vorhandenen Konsolen oder Trägern oder alternativ mit einstellbaren Stützbeinen erfolgen. Der maximale Abstand zwischen den Auflagen beträgt max. drei Meter.

Die Stützbeine müssen alle 3 Meter angebracht werden. Sie werden aus Stahlrohr Ø 42 mm hergestellt. Am unteren Ende wird eine Gewindebuchse in das Rohr eingepresst. Eine Fußplatte mit einem angeschweißten Gewinderohr, das in die Gewindebuchse passt, sorgt für einen Einstellbereich von 30–100 mm. Stützbeine müssen alle 3 Meter angebracht werden.

Eine erforderliche Anpassung kann bei Montage vorgenommen werden (siehe Montageanleitung).

Größe / Seite Art.-Nr. Lagerware
350 / Links 174035001
350 / Rechts 174035011
600 / Links 174060001
600 / Rechts 174060011
1000 / Links 174100001
1000 / Rechts 174100011
Bezeichnung Art.-Nr. Lagerware
Gewindemuffe 174251

Zum runden Stützbein gibt es Fußplatten mit den Abmessungen 100 x 100 mm.

Bezeichnung Art.-Nr. Lagerware
Bodenplatte 17410101

Die Fußplatte mit Gelenk macht das Stützbein flexibel, wenn Boden- oder Dach geneigt sind. Die Lieferung des Produkts erfolgt komplett. Vorgeformte Fußplatte. Sie ersetzt die feste Fußplatte, die im Lieferumfang der runden Stütze enthalten ist.

Bezeichnung Art.-Nr. Lagerware
Vinklat stödben 16530001

Diese schmalere Fußplattenausführung ist speziell für Flexbrücken konzipiert, die auf Dächern mit Teerpappe platziert werden sollen. Sie wird bevorzugt eingesetzt, wenn es schwierig ist, unter die Dachschalung zu gelangen, wie zum Beispiel bei Luftspalten, isolierten abgehängten Decken und ausgebauten Dachböden. Die Fußplatte verteilt die Last und sorgt gleichzeitig für eine bessere Dichtschicht.



Bezeichnung Art.-Nr. Lagerware
Fußstütze mit erhöhter Dichtplatte 165TP30001

Vollständiges und einstellbares Stützbein mit Einstellbereich von 480–1600 mm. Das Stützbein wird aus Quadratrohr HQ: 60 x 60 x 3 mm mit einer Länge von 1450 mm hergestellt. Das Vierkantrohr wird bei der Montage auf die gewünschte Länge abgelängt. Das Stützbein wird vollständig mit Bein, Fußteil, Abschlussdeckel aus Kunststoff und zugehörigen Schraubenteilen geliefert. Stützbeine müssen alle 3 Meter angebracht werden.

Bezeichnung Einstellbare Höhe (mm) Art.-Nr. Lagerware
Stützbein KKR 480-1600 1741650

Optionales Zubehör auf Anfrage

Die Fußleiste mit einer Höhe von 130 mm kann an der Laufbahn montiert werden. Die Fußleiste verhindert, dass Gegenstände von der Laufbrücke herunterfallen. Die Montage erfolgt mit oder ohne Geländer.


Oberflächenbehandlung

Unsere Laufstege sind in der Werksausführung feuerverzinkt. Die Oberflächenbehandlung der Brücken erfolgt in unserem eigenen Werk und ist beständig gegen hohe Belastungen. Unser Verfahren sorgt für einen besonders starken Korrosionsschutz. Für weitere Informationen besuchen Sie bitte unsere Seite über die Oberflächenbehandlung.

Feuerverzinkt
