Neigung Stufenhöhe
Damit eine Treppe bequem begangen werden kann, ist ein bestimmtes Verhältnis zwischen Neigungswinkel, Stufenhöhe und Stufenbreite erforderlich. Idealerweise sollte die Neigung der Treppe zwischen 30° und 45° liegen, häufig ist der verfügbare Platz aber eingeschränkt, sodass die ideale Neigung nicht erreichbar ist.
Der Tabelle können Sie geeignete Stufenhöhen und Stufenbreiten für eine bestimmte Treppenneigung entnehmen.

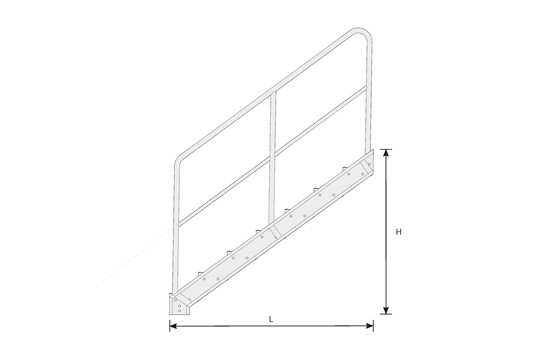

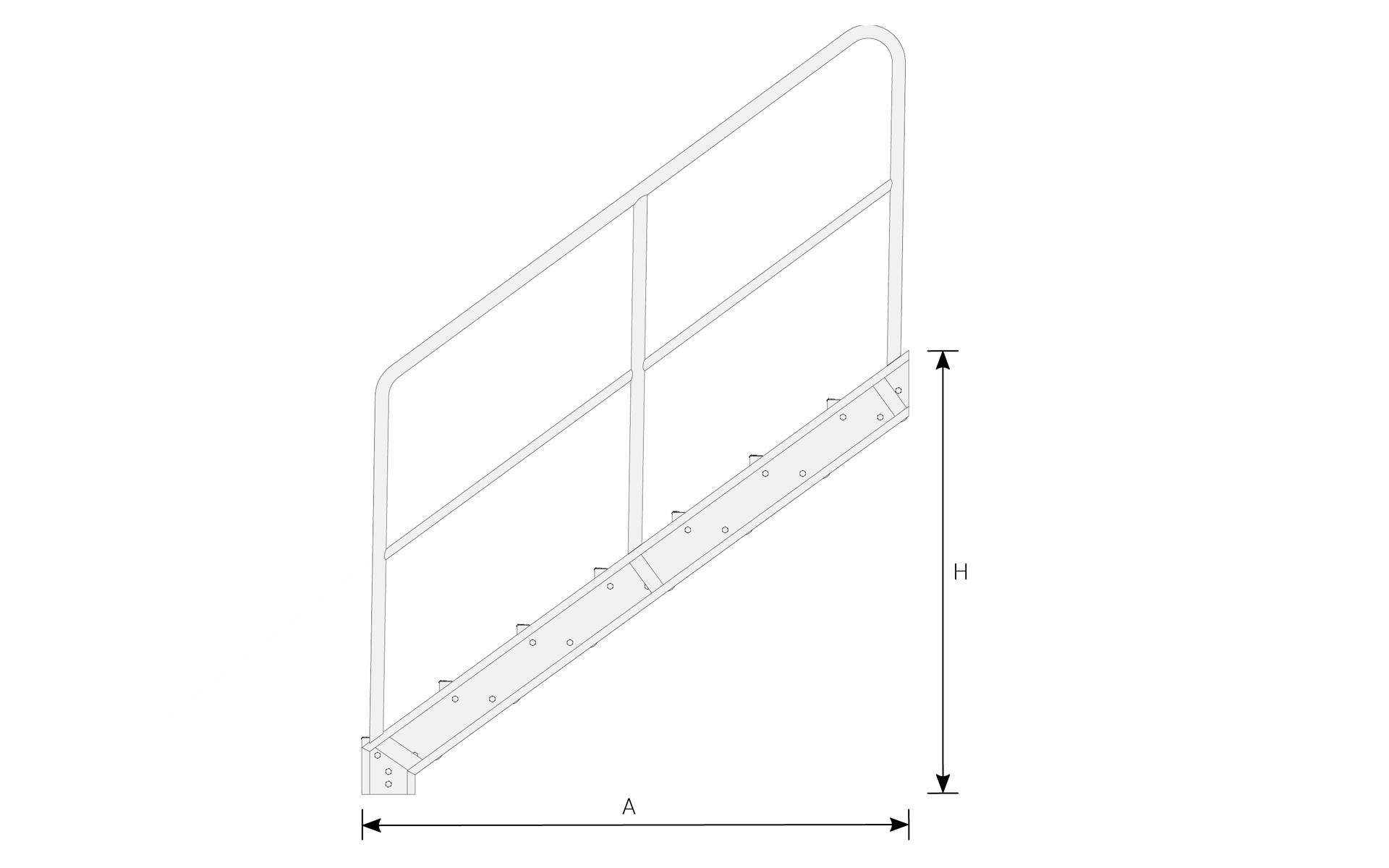

* Wenn Sie den Treppenwinkel nicht kennen, stattdessen aber die Ausladung, können Sie die Ausladung (L) durch die Treppenhöhe (H) teilen und in der Tabelle rechts die am dichtesten bei dem Wert liegende Zahl aufsuchen.
Beispiel:
Ausladung (L) = 3500 mm
Treppenhöhe (H) = 2500 mm
L/ H = 3500/2500 = 1,4, was einen Treppenwinkel von 35° ergibt
| Treppenwinkel | Geeignete Stufenhöhe | Geeignete Stufenbreite | Verhältnis Ausladung/Treppenhöhe* |
|---|---|---|---|
| 60° | 240 | 130–160 | 0,58 |
| 57° | 230–240 | 160 | 0,65 |
| 55° | 230 | 160–200 | 0,70 |
| 52° | 220–230 | 160–200 | 0,78 |
| 50° | 220 | 200 | 0,84 |
| 47° | 210–220 | 200 | 0,93 |
| 45° | 210 | 200–230 | 1,0 |
| 42° | 200–210 | 230 | 1,11 |
| 40° | 200 | 230–260 | 1,19 |
| 37° | 190 | 260 | 1,33 |
| 35° | 180–190 | 260–300 | 1,43 |
| 32° | 175 | 300 | 1,6 |
| 30° | 170 | 300 | 1,73 |

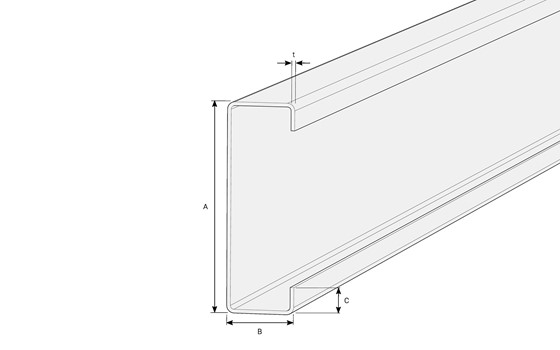

Abmessungen Treppenwangenprofil WUC
Das WUC-Profil wird aus 3, 4 oder 5 mm starkem Blech mit den Höhen 120 und 170 mm hergestellt. Wenden Sie sich bei anderen Belastungen bitte an Weland.
Werte für WUC-Profile gemäß Tabelle.
| Bezeichnung | A (mm) |
B (mm) |
C (mm) |
t (mm) |
Biegewiderstand Wy cm³ |
|---|---|---|---|---|---|
| WUC 120/3 | 120 | 55 | 22 | 3 | 28,1 |
| WUC 170/3 | 170 | 55 | 25 | 3 | 46,1 |
| WUC 170/4 | 170 | 55 | 25 | 4 | 59,0 |
| WUC 170/5 | 170 | 55 | 25 | 5 | 70,6 |
| WUC 200/5 | 200 | 55 | 25 | 5 | 89,3 |

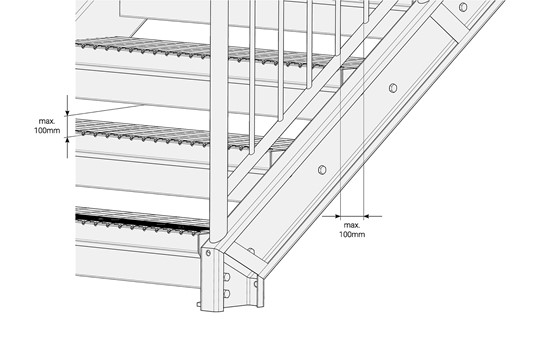

Kindersicherheit
Mit Kindersicherheit ist gemeint, dass bis zu einer Geländerhöhe von 800 mm keine Öffnung an der Treppe größer als 100 mm sein darf.
Befestigung und Versteifung
Für gerade Treppen gibt es abhängig von der Treppengröße unterschiedliche Befestigungs- und Versteifungsmöglichkeiten. Bei kleinen Treppen können Befestigungswinkel ausreichen. Für größere Treppen können sowohl Träger als auch Konsolen erforderlich sein.
Wir helfen Ihnen bei der Befestigung und Versteifung.

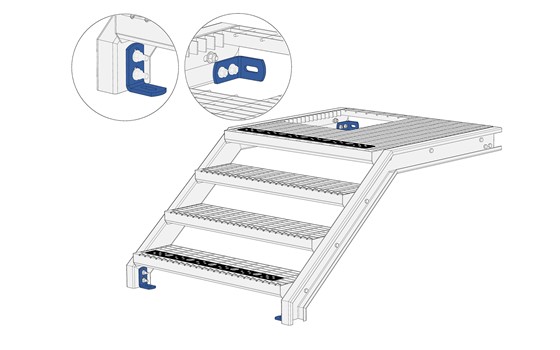

Befestigungswinkel
Befestigungswinkel für Treppen- und Absatzwangen.

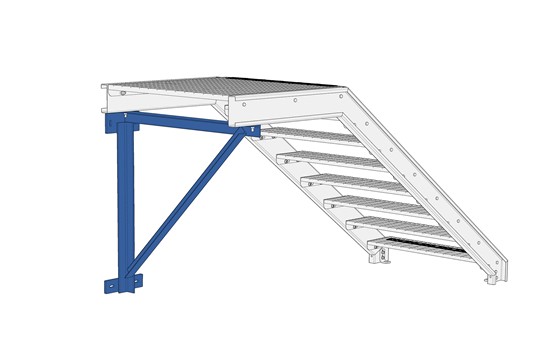

Konsolen
Konsole unter Absatzwangen.

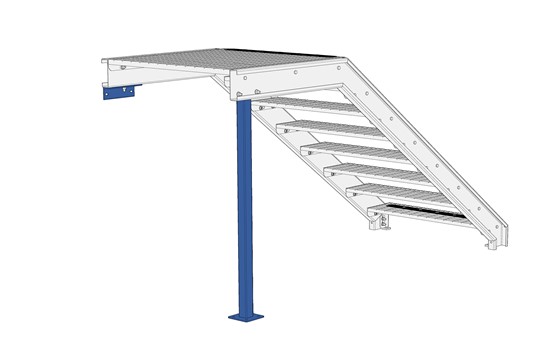

Stützbeine
Stützbeine und Befestigungswinkel unter Absatzwangen.

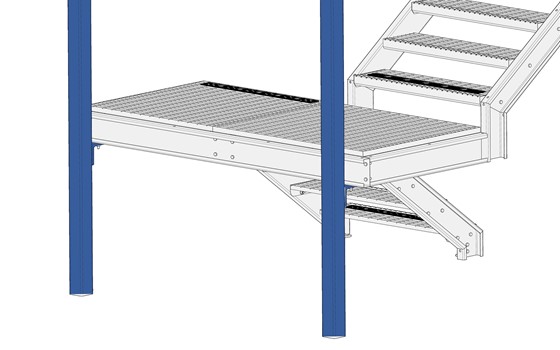

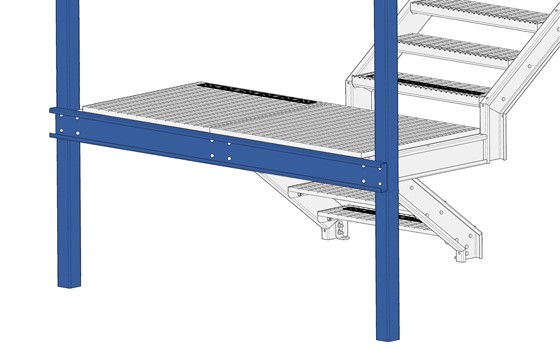

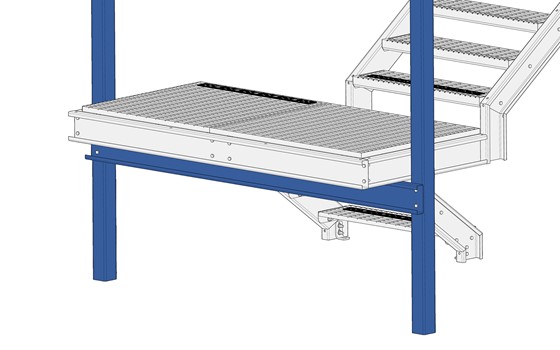

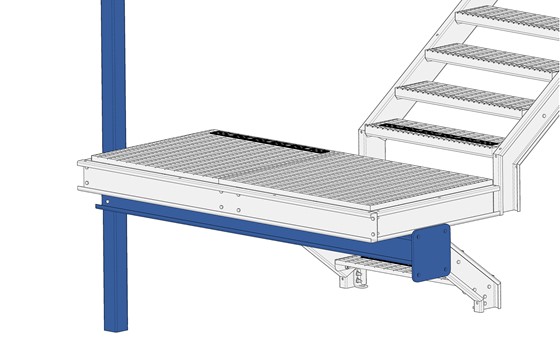

Träger
Träger und Stützbeine unter Treppenabsätzen.
Treppen mit einem Treppenlauf
Bei Treppen mit einem Treppenlauf geht es um Treppen mit wenigen Stufen bis zu ganzen Treppen, die zu Geschossen hinauf führen oder zum Herabsteigen sind. Die Treppe wendet nicht an Treppenabsätzen. Treppen mit einem Treppenlauf können in vielen unterschiedlichen Ausführungen gebaut werden. Unten folgen drei unterschiedliche Beispiele.

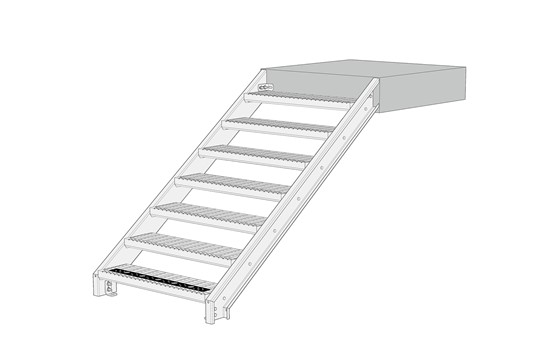

Treppen mit einem Treppenlauf Ausführung 1
Oberste Stufe eine Stufenhöhe unterhalb des vorhandenen Treppenabsatzes.
Treppen mit einem Treppenlauf Ausführung 2
Oberste Stufe auf gleicher Höhe wie der vorhandene Treppenabsatz.

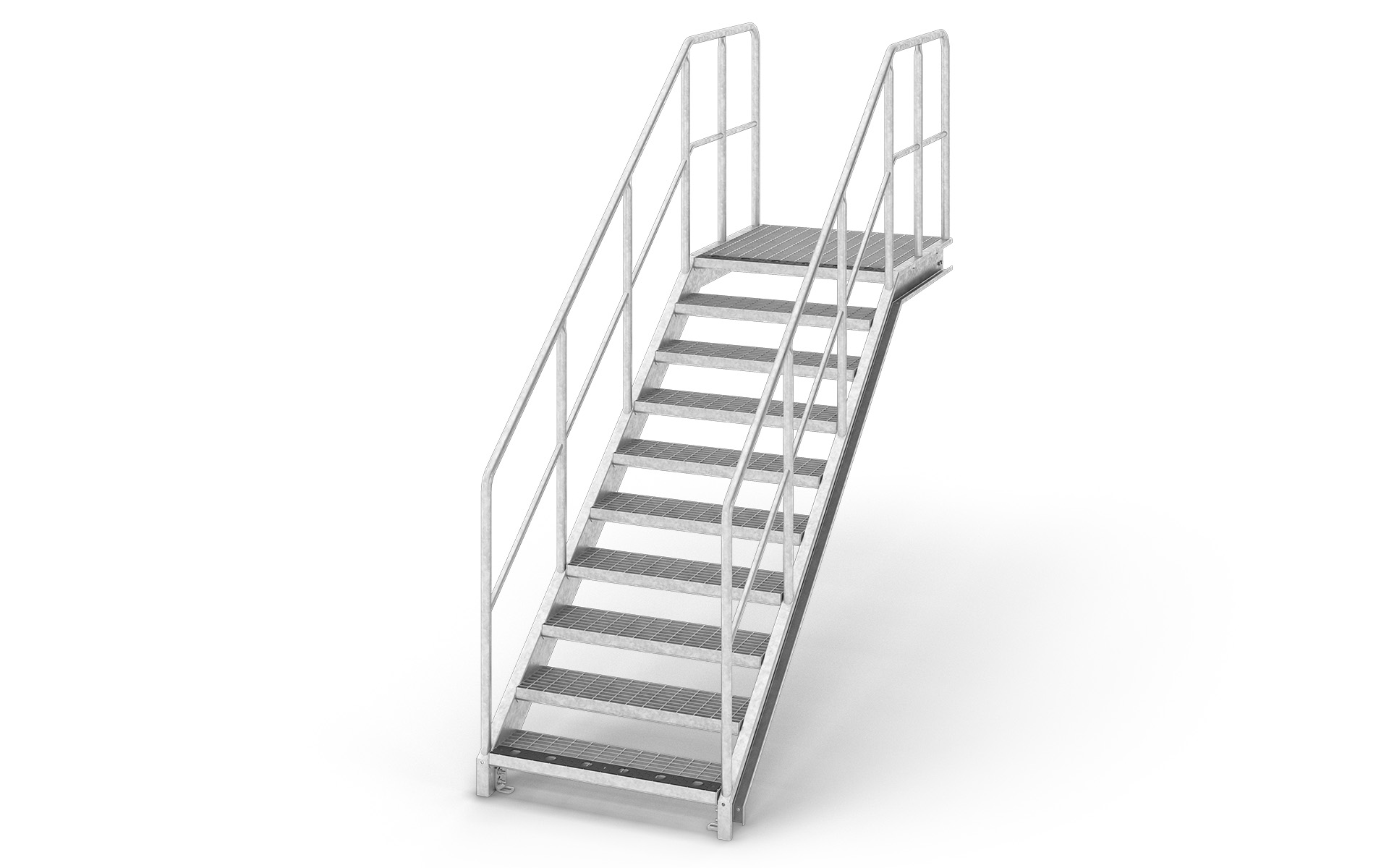

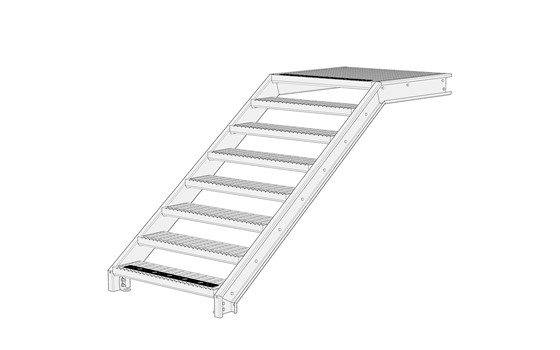

Treppen mit einem Treppenlauf Ausführung 3

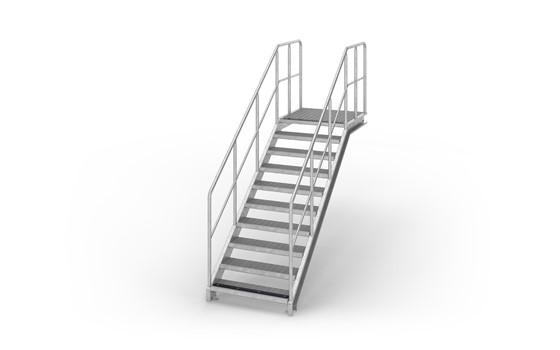

Treppe mit oben angebrachtem Treppenabsatz.

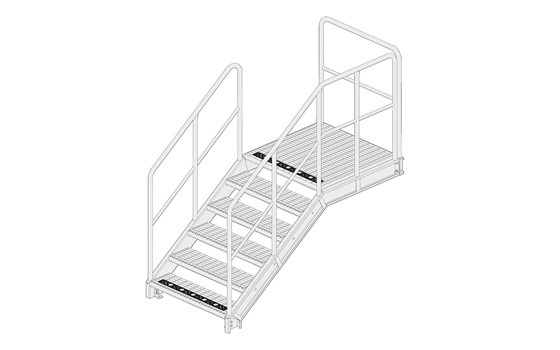

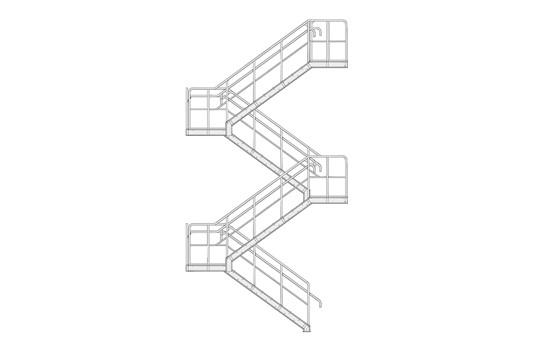

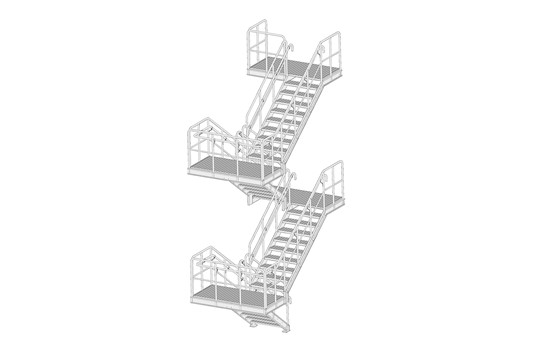

Treppen mit mehreren Treppenläufen
Treppen mit mehreren Treppenläufen sind Treppen, die über Treppenabsätze verbunden sind. So können die Treppen sehr hoch ausgeführt werden.
Treppenstufen
Ergänzende Informationen zu unseren verschiedenen Stufenausführungen.

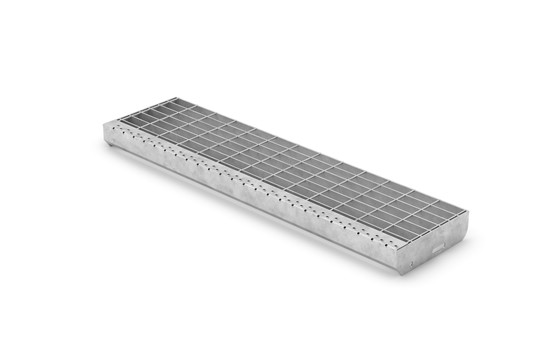

Stufen aus Gitterrost mit Maschenweite 33x75 mm, d. h. TH6-S ist unsere absolut gewöhnlichste Gitterroststufe, von der es für eine schnelle Lieferung viele verschiedene Standardformate auf Lager gibt. Die Treppenstufe verfügt über eine Sicherheitsvorderkante, welche die Vorderkante deutlich markiert und außerdem für eine verbesserte Anti-Rutsch-Wirkung sorgt. Auch andere Maschenweiten können angeboten werden. Wenden Sie sich gerne an unsere erfahrenen Vertriebsmitarbeiter, um die für Sie geeignetste Ausführung zu finden. Gitterroststufen werden standardmäßig als feuerverzinkte Ausführung geliefert.
Stufen aus Lochblechrosten werden mit gezahnten Schlitzen hergestellt, was für eine maximale Anti-Rutsch-Wirkung sorgt. Die Lieferung erfolgt in feuerverzinkter Ausführung.

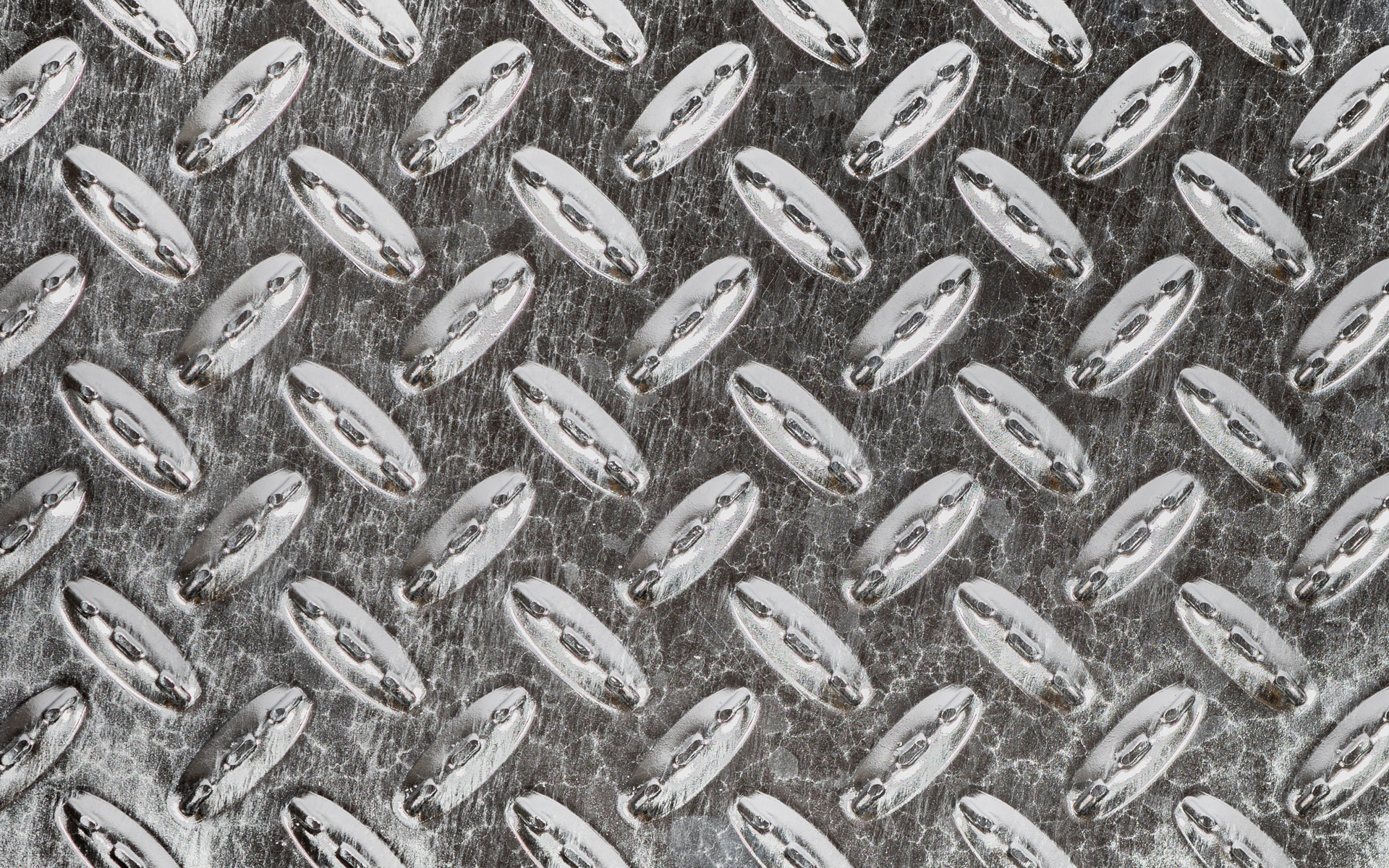

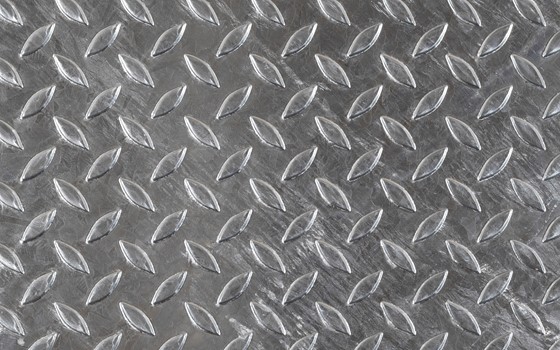

Stufen aus Riffelblech mit Tränenmuster, wobei das Tränenblech in feuerverzinkter Ausführung geliefert wird.

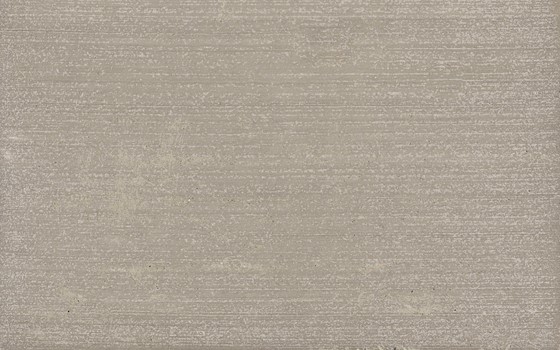

Treppenstufe aus Graubeton. Stärke 50 mm. Die Lieferung erfolgt mit fein gebürsteter Stufenfläche, die anderen Seiten sind glatt gegossen. Die Stufenflächen für Treppen in Außenbereichen sind grob gebürstet. Der Beton ruht auf Untergestellen aus Blechprofilen.

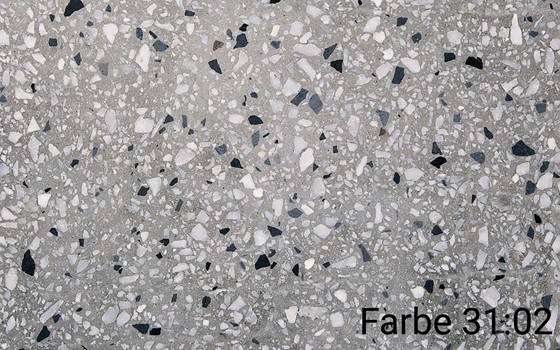

Treppenstufen aus Terrazzobeton. Stärke 50 mm. Die Lieferung erfolgt mit fein gebürsteter Stufenfläche, die anderen Seiten sind glatt gegossen. Der Beton ruht auf Untergestellen aus Blechprofilen. Die Stufenart ist nicht für den Außenbereich geeignet

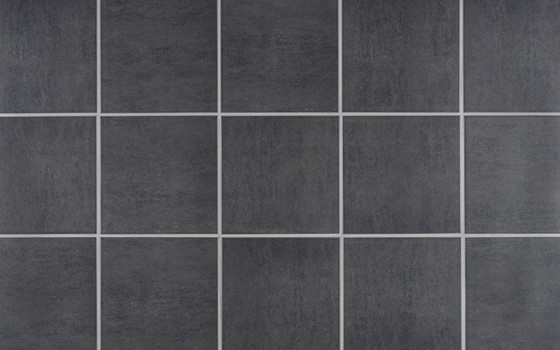

Die Treppenstufe ist als Blechkasten für einen Klinkerbelag gestaltet. Die Standardtiefe des Blechkastens ist 27 mm.

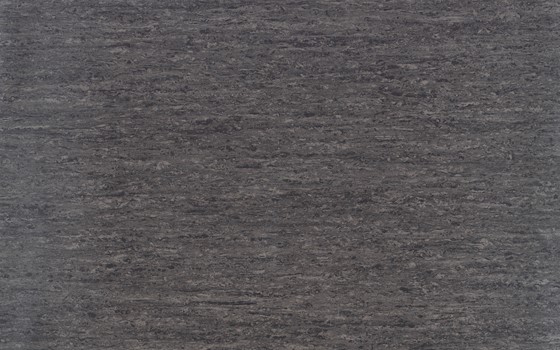

Für mit Teppich zu belegende Treppenstufen wird eine auf Teppiche angepasste Blechstufe geliefert. Bei Teppichen, die nicht über die Vorderseite gebogen werden können, sollte ein Stufenprofil verwendet werden.
Treppenstufen aus der Holzart Esche mit massivem Leimholz, 30 mm. Standardmäßig hartlackierte Oberflächenbehandlung.
Treppenstufen aus der Holzart Birke mit massivem Leimholz, 30 mm. Standardmäßig hartlackierte Oberflächenbehandlung.

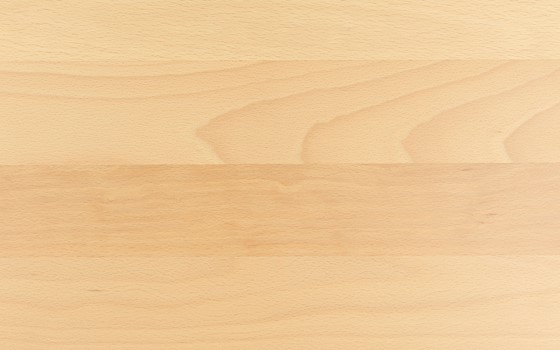

Treppenstufen aus der Holzart Buche mit massivem Leimholz, 30 mm. Standardmäßig hartlackierte Oberflächenbehandlung.
Treppenstufen aus der Holzart Eiche mit massivem Leimholz, 30 mm. Standardmäßig hartlackierte Oberflächenbehandlung.

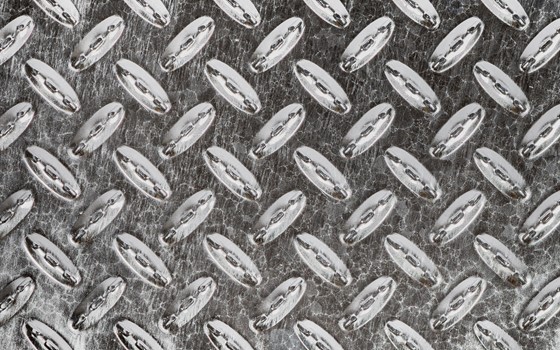

Die Treppenstufe TLDT wird aus dichten Blechprofilrosten hergestellt. Die Oberseite verfügt über ein geprägtes Muster, das für eine gute Anti-Rutsch-Wirkung sorgt.
Ausführung: Feuerverzinkt
Die Treppenstufe TLDH wird aus gelochten Blechprofilrosten hergestellt. Die Oberseite verfügt über eine geprägtes Muster, das für eine gute Anti-Rutsch-Wirkung sorgt. Es ist prinzipiell wie ein dichtes Blechprofilrost, in das aber ovale Löcher 15 x 69 mm gestanzt wurden.
Ausführung: Feuerverzinkt
Die Treppenstufe TLDS wird aus geschlitzten Blechprofilrosten hergestellt. Die gezahnte Oberseite sorgt für eine extrem gute Anti-Rutsch-Wirkung.
Ausführung: Feuerverzinkt

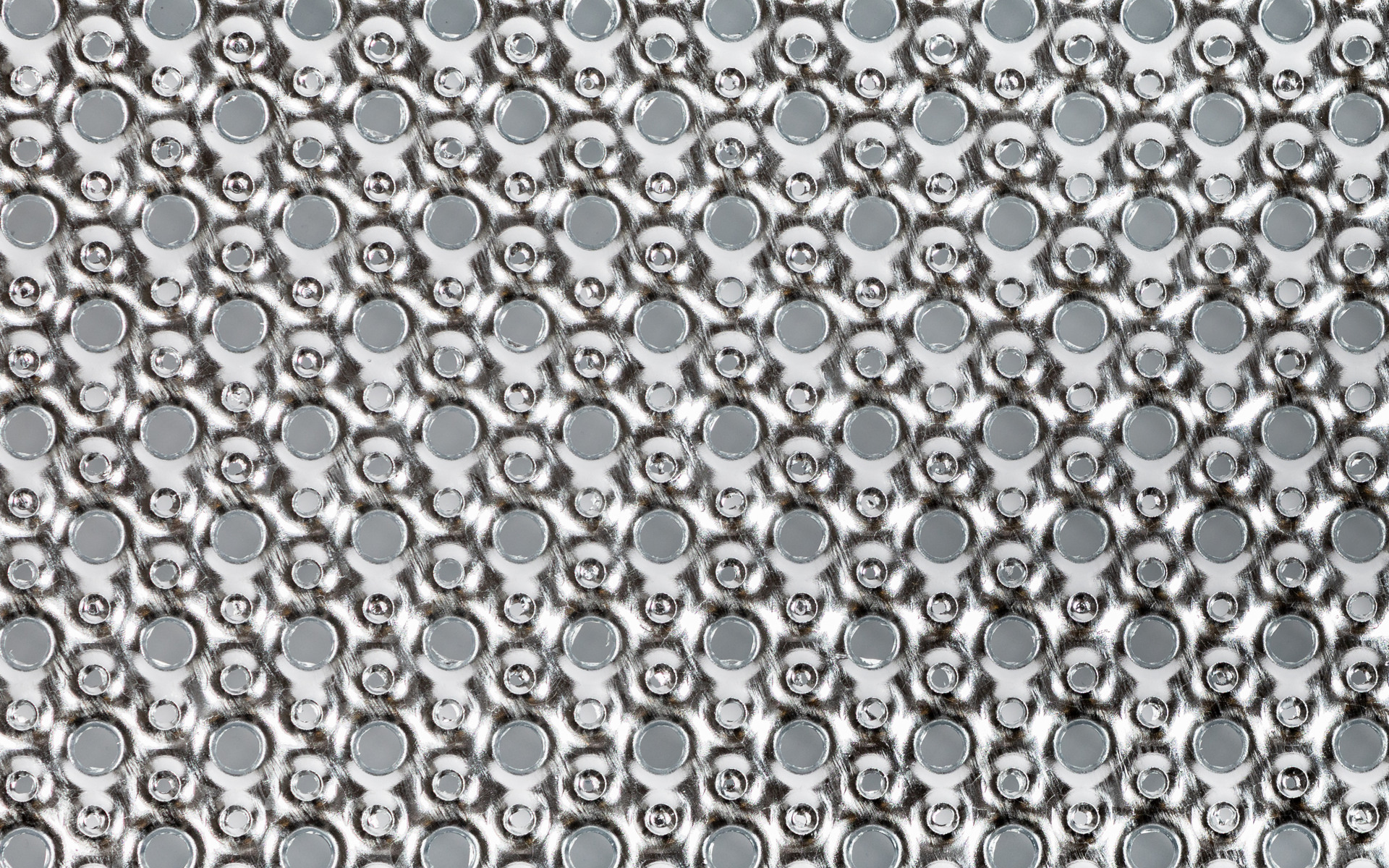

Die Treppenstufe TLDP wird aus perforiertem Blechprofilrosten hergestellt. Die gezahnte Oberseite sorgt für eine sehr gute Anti-Rutsch-Wirkung. Das Rost hat kleinere Öffnungen (Löcher ø10 mm sowie 4-mm-Entwässerungslöcher). Dadurch können Gegenstände weniger leicht durch die Öffnungen fallen.
Ausführung: Feuerverzinkt
Absätze
Weland hat verschiedene Arten Standardtreppenabsätze im Angebot. Die Treppenabsätze sind in unterschiedlichen Ausführungen und Materialien erhältlich. Beliebig gestaltete Treppenabsätze und Podeste werden gemäß Auftrag hergestellt. Der Treppenabsatz kann auch zu einer Plattform / einem Balkon erweitert werden.

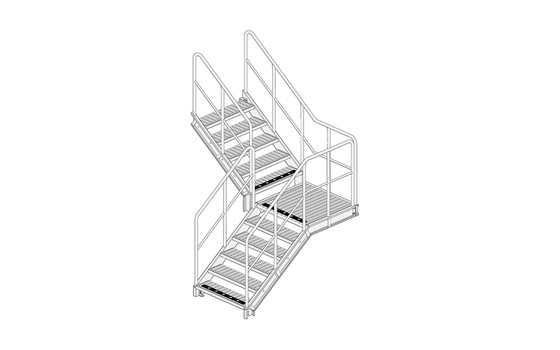

Treppenabsatz/Podest 90°
Podest- oder Absatzausführungen.

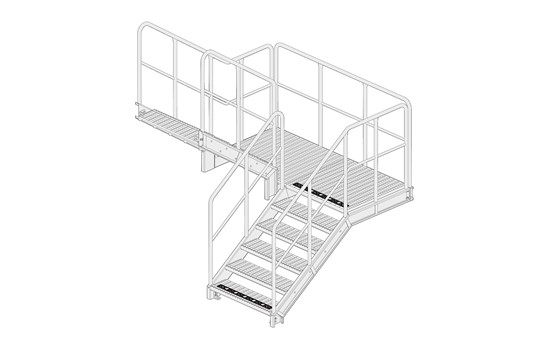

Treppenabsatz/Podest 180°
Podest- oder Absatzausführungen.

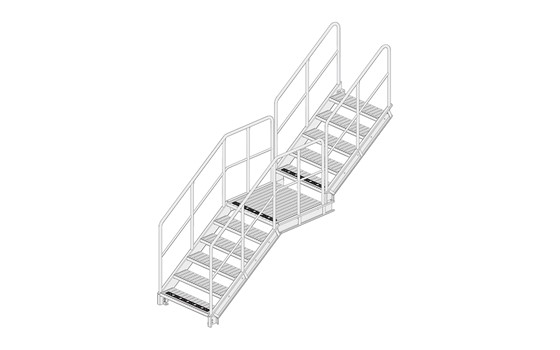

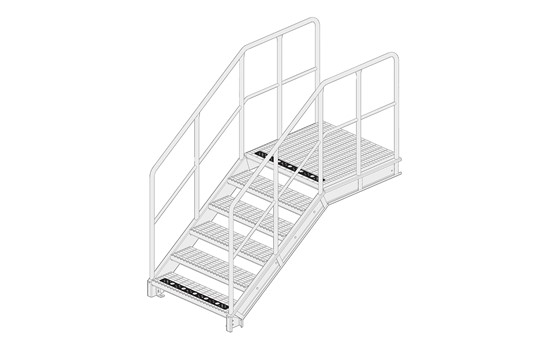

Absatz Abstieg gerade vorne
Ausführung eines Treppenabsatzes, bei dem die Treppe direkt gerade auf eine Tür oder den Boden zuläuft.
Absatz Abstieg zur Seite
Ausführung eines Treppenabsatzes, bei dem die Treppe zur Seite auf eine Tür oder den Boden zuläuft.

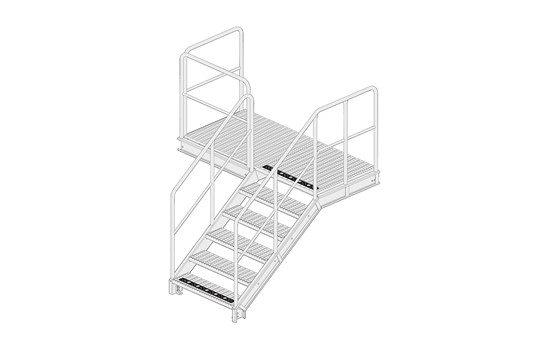

Absatz Abstieg mit erweitertem Absatz
Ausführung eines Treppenabsatzes, bei dem die Treppe auf ein Podest zuläuft.
Geländer Varianten
Hier erhalten Sie zusätzliche Informationen zu unseren Geländer Varianten.

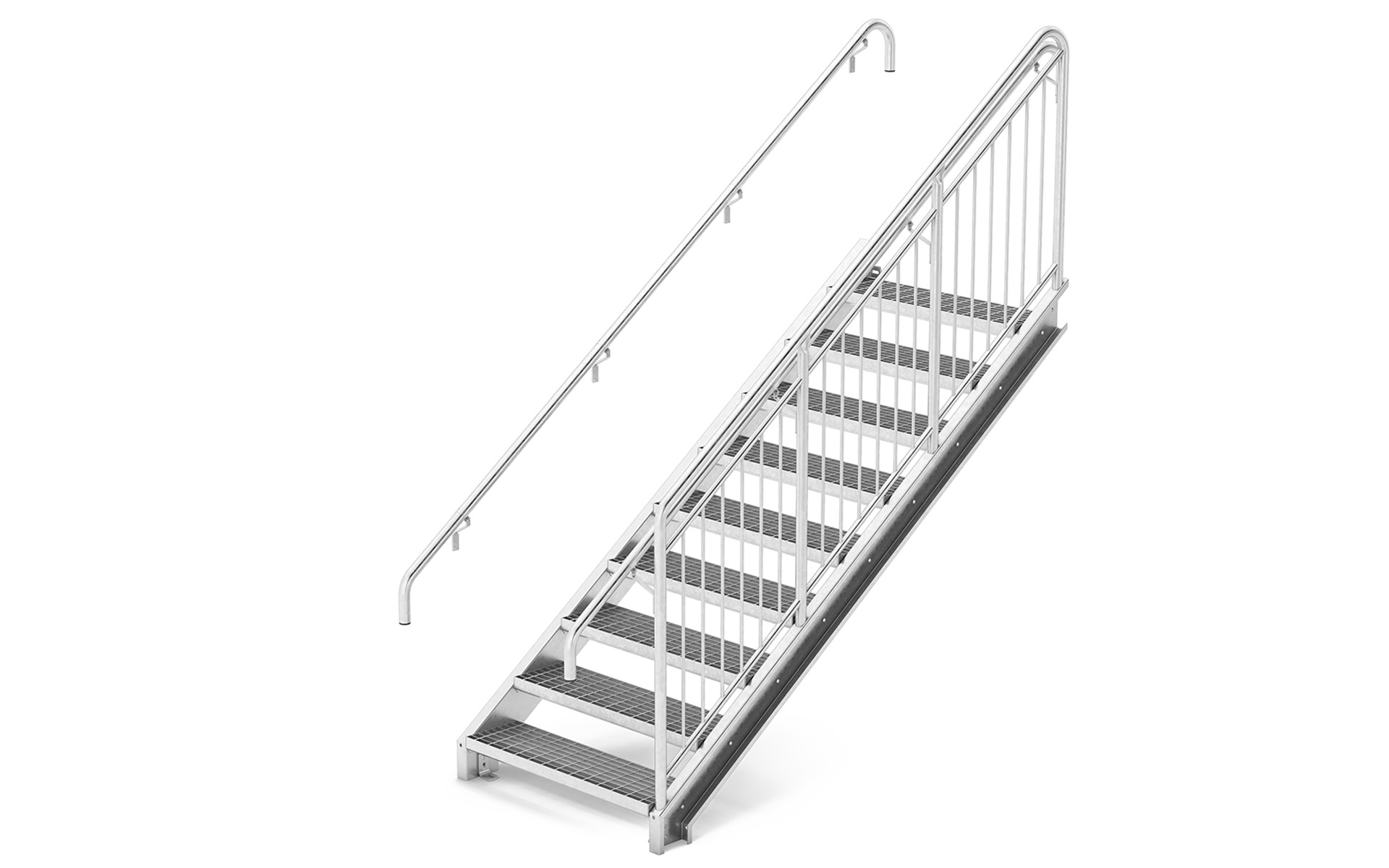

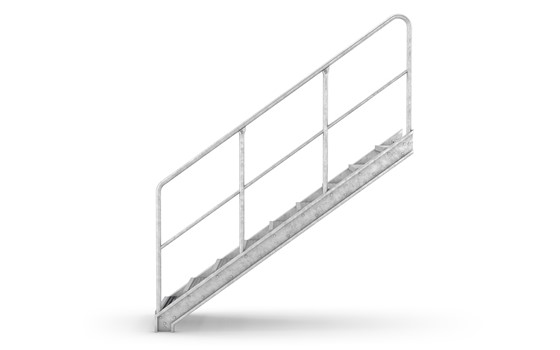

Handlauf und Pfosten aus Rohr Ø 42 mm, eine Knieleiste aus Rohr Ø 28 mm – Einsatzbereich überwiegend im Industriebereich, wenn nicht mit unbeaufsichtigten Kinder zu rechnen ist.

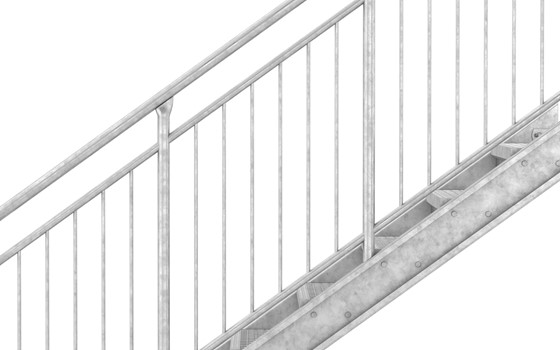

Handlauf und Pfosten aus Rohr Ø 42 mm, Ober- u. Untergurt aus Ø 28 mm Rohr mit senkrechen Zwischenstäben rund Ø 11 mm. Öffnung < = 100 mm.

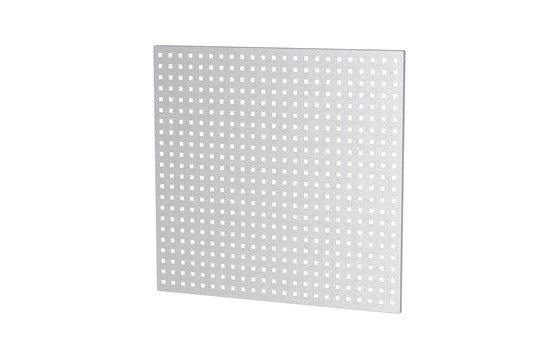

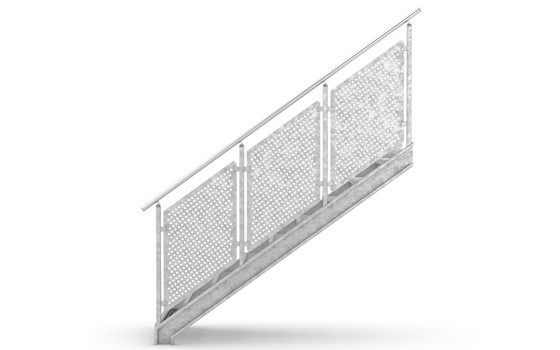

Standardmäßig haben wir für das perforierte Blech einige unterschiedliche Locheinteilungen im Angebot.
Unsere gebräuchlichsten Muster sind:
- ø15, quadratische Teilung c/c 40
- 15x15, quadratische Teilung c/c 40

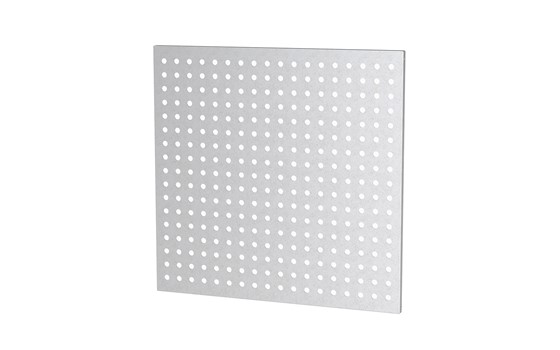

- ø20, quadratische Teilung c/c 50
- 20x20, quadratische Teilung c/c 50
- ø15, dreieckige Teilung c/c 50
- ø20, dreieckige Teilung c/c 60
Auch andere Ausführungen sind lieferbar.

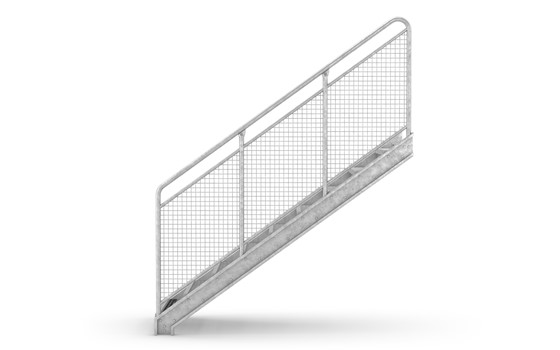

Handlauf und Pfosten aus Rohr Ø 42 mm, Ober- u. Untergurt aus Ø 28 mm Rohr mit Gitterfüllung, Werk Standard MW: 40 x 40 mm, Kindersicher.

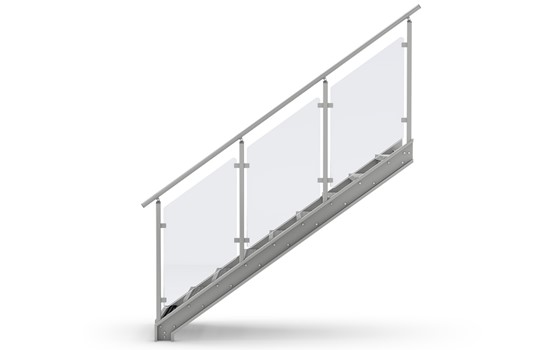

Laminiertes 8 mm Glas (4+4). Verrundete Ecken an allen Seiten, inkl. Klemmbacken an den Pfosten.

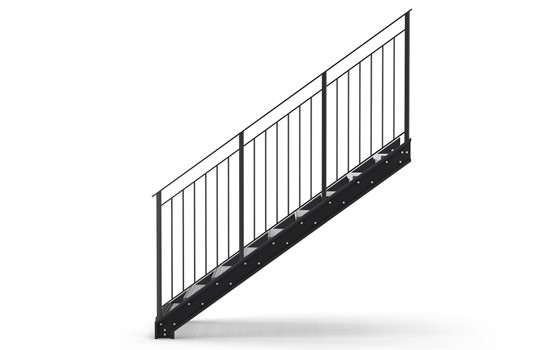

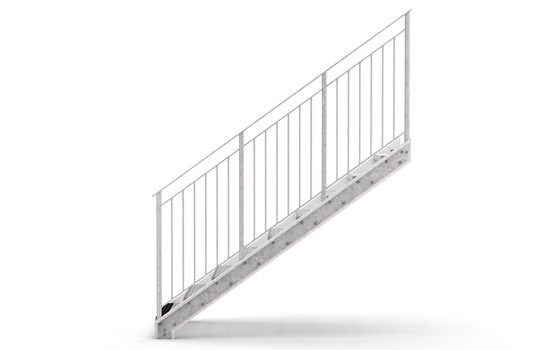

50 x 10 mm. Ober- u. Untergurt aus Flachstahl 40 x 10 oder wahlweise aus 30 x 10 mm. Senkrechte Zwischenstäbe (Kindersicher) aus Rundstäben Ø 11 mm, max. Öffnung: 100 mm. Optional: Extra Handlauf aus Rohr Ø 42 mm oder Holz Ø 50 mm.
Feuerschutzklasse R30
Wir haben auch Spindeltreppen mit der Brandschutzklasse R30 im Angebot. Wünsche zu einer besonderen Dimensionierung sollten aus der Angebotsanfrage hervorgehen.
