Eingangsroste werden in mehreren unterschiedlichen Ausführungen hergestellt. Die verschiedenen Ausführungen sind pressgeschweißte Eingangsroste, Eingangsroste Typ A und Eingangsroste AR1 sowie gezahnte Gitterroste. Eingangsroste sind für eine umgehende Lieferung lagergeführt, wodurch Ihre Projektierung und Handbabung einfach wird.
Eingangsrost A33x11
Das Eingangsrost besteht in beiden Richtungen aus Flachstählen.
Es ist in mehreren Größen lagergeführt. Zu unseren lagergeführten Abmessungen gibt es auch zugehörige Rahmen.
Maschenweite: c/c 33 x 11 mm.
Höhe: 25 mm
Kantenstab: 25 x 2 mm
Trägerstablänge (L) = tragendes Maß
| Bezeichnung | Größe (LxB) mm | Artikelnummer | Lagerware |
|---|---|---|---|
| A33x11 | 300 x 600 | AD331125203060 | |
| A33x11 | 400 x 600 | AD331125204060 | |
| A33x11 | 400 x 700 | AD331125204070 | |
| A33x11 | 500 x 700 | AD331125205070 | |
| A33x11 | 500 x 800 | AD331125205080 | |
| A33x11 | 500 x 900 | AD331125205090 | |
| A33x11 | 500 x 1000 | AD331125205100 | |
| A33x11 | 600 x 800 | AD331125206080 | |
| A33x11 | 600 x 900 | AD331125206090 | |
| A33x11 | 600 x 1000 | AD331125206100 | |
| A33x11 | 600 x 1200 | AD331125206120 | |
| A33x11 | 700 x 900 | AD331125207090 | |
| A33x11 | 700 x 1000 | AD331125207100 | |
| A33x11 | 700 x 1200 | AD331125207120 | |
| A33x11 | 800 x 1000 | AD331125208100 | |
| A33x11 | 800 x 1200 | AD331125208120 | |
| A33x11 | 1000 x 1000 | AD331125210100 | |
| A33x11 | 1000 x 1200 | AD331125210120 |
Maschenweite: c/c 33 x 11 mm.
Höhe: 25 mm & 30 mm
Kantenstab: 25 x 2 mm, 30 x 2 mm, 25 x 3 mm & 30 x 3 mm
Trägerstablänge (L) = tragendes Maß
Ausführung: Edelstahl 1.4420
| Bezeichnung | Trägerstab (mm) | Oberflächenbehandlung | Artikelnummer |
|---|---|---|---|
| A33x11 | 25/2 | Unbehandelt | AD331125202 |
| A33x11 | 25/2 | Gebeizt | AD331125232 |
| A33x11 | 30/2 | Unbehandelt | AD331130202 |
| A33x11 | 30/2 | Gebeizt | AD331130232 |
| A33x11 | 25/3 | Unbehandelt | AD331125302 |
| A33x11 | 25/3 | Gebeizt | AD331125332 |
| A33x11 | 30/3 | Unbehandelt | AD331130302 |
| A33x11 | 30/3 | Gebeizt | AD331130332 |
Eingangsrost A22x22
Das Eingangsrost besteht in beiden Richtungen aus Flachstählen.
Es ist in mehreren Größen lagergeführt. Zu unseren lagergeführten Abmessungen gibt es auch zugehörige Rahmen.
Maschenweite: c/c 22 x 22 mm
Höhe: 25 mm
Kantenstab: 25 x 2 mm
Trägerstablänge (L) = tragendes Maß
| Bezeichnung | Größe (LxB) mm | Artikelnummer | Lagerware |
|---|---|---|---|
| A22x22 | 300 x 600 | AD222225203060 | |
| A22x22 | 400 x 600 | AD222225204060 | |
| A22x22 | 400 x 700 | AD222225204070 | |
| A22x22 | 500 x 700 | AD222225205070 | |
| A22x22 | 500 x 800 | AD222225205080 | |
| A22x22 | 500 x 900 | AD222225205090 | |
| A22x22 | 500 x 1000 | AD222225205100 | |
| A22x22 | 600 x 800 | AD222225206080 | |
| A22x22 | 600 x 900 | AD222225206090 | |
| A22x22 | 600 x 1000 | AD222225206100 | |
| A22x22 | 600 x 1200 | AD222225206120 | |
| A22x22 | 700 x 900 | AD222225207090 | |
| A22x22 | 700 x 1000 | AD222225207100 | |
| A22x22 | 700 x 1200 | AD222225207120 | |
| A22x22 | 800 x 1000 | AD222225208100 | |
| A22x22 | 800 x 1200 | AD222225208120 | |
| A22x22 | 1000 x 1000 | AD222225210100 | |
| A22x22 | 1000 x 1200 | AD222225210120 |
Maschenweite: c/c 22 x 22 mm.
Höhe: 25 mm & 30 mm
Kantenstab: 25 x 2 mm, 30 x 2 mm, 25 x 3 mm & 30 x 3 mm
Trägerstablänge (L) = tragendes Maß
Ausführung: Edelstahl 1.4420
| Bezeichnung | Trägerstab (mm) | Oberflächenbehandlung | Artikelnummer |
|---|---|---|---|
| A22x22 | 25/2 | Unbehandelt | AD222225202 |
| A22x22 | 25/2 | Gebeizt | AD222225232 |
| A22x22 | 30/2 | Unbehandelt | AD222230202 |
| A22x22 | 30/2 | Gebeizt | AD222230232 |
| A22x22 | 25/3 | Unbehandelt | AD222225302 |
| A22x22 | 25/3 | Gebeizt | AD222225332 |
| A22x22 | 30/3 | Unbehandelt | AD222230302 |
| A22x22 | 30/3 | Gebeizt | AD222230332 |

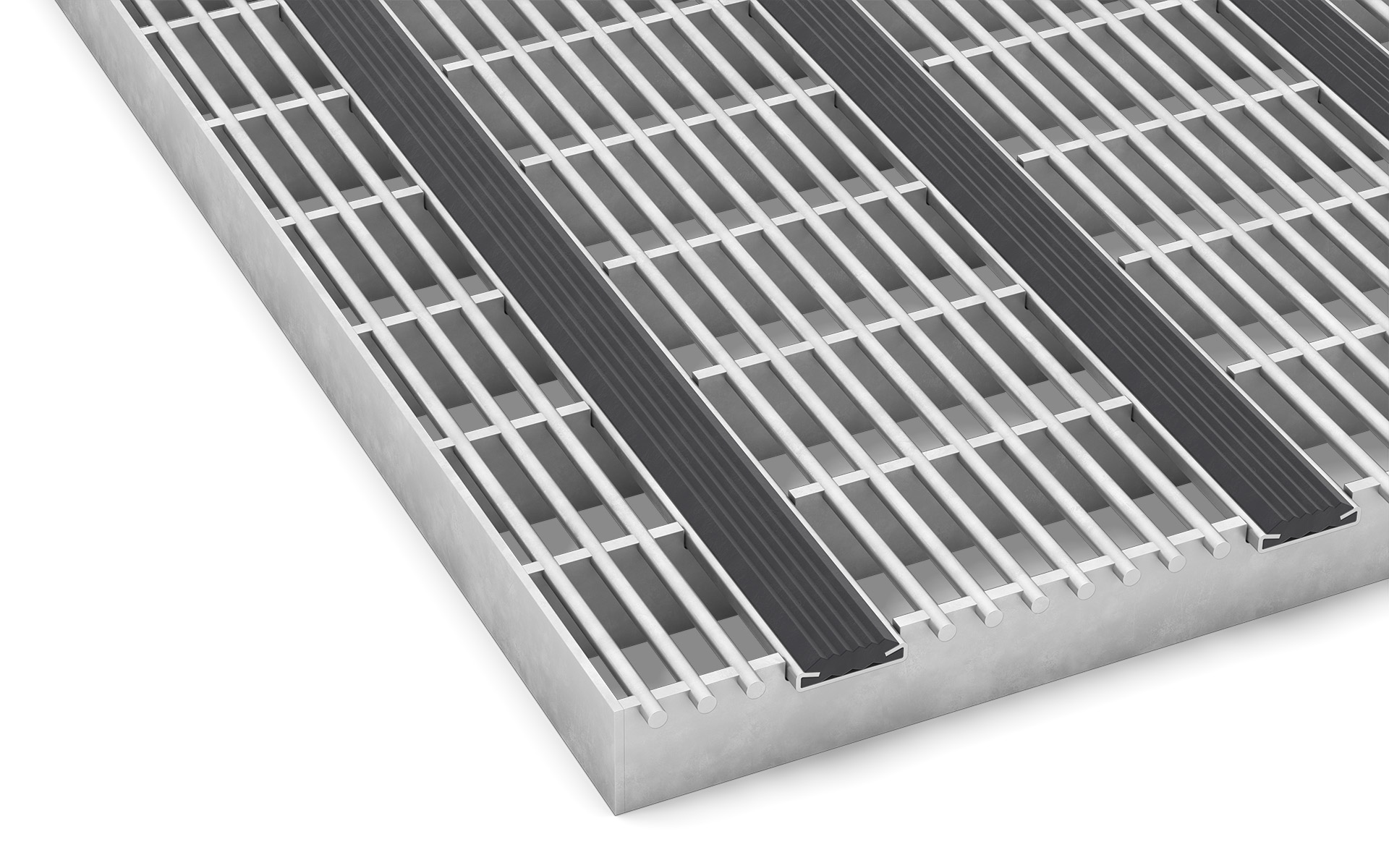

AR1-25 – Mit Gummileiste, geriffeltes Gummi
Die freitragenden Eingangsroste aus feuerverzinktem Stahl sind ideal geeignet, wenn hohe Anforderungen an eine dichte Maschenweite und die Gestaltung gestellt werden.
Das Eingangsrost ist in beiden Richtungen aus 3 mm Flachstählen aufgebaut und mit Ø 4 mm Rundstäben versehen, die ein feinmaschiges Muster ergeben.
Es wird in mehreren Größen lagergeführt und kann auch auf Maß bestellt werden.
Zu unseren lagergeführten Abmessungen gibt es auch zugehörige Rahmen.
Maschenweite: c/c 45 x 10 mm
Trägerstab: 25 x 3 mm
Kantenstab: 25 x 3 mm
Rundstab: c/c 10 mm Ø 4 mm
Trägerstäblänge (L) = tragendes Maß
| Bezeichnung | Größe (LxB) mm | Artikelnummer | Lagerware |
|---|---|---|---|
| AR1 | 490 x 790 | AR0125349792 | |
| AR1 | 490 x 990 | AR0125349992 | |
| AR1 | 590 x 790 | AR0125359792 | |
| AR1 | 590 x 990 | AR0125359992 | |
| AR1 | 790 x 990 | AR0125379992 |
AR1-25 – Mit Abstreifleiste aus gestanzten Stahlprofilen
Die freitragenden Eingangsroste aus feuerverzinktem Stahl sind ideal geeignet, wenn hohe Anforderungen an eine dichte Maschenweite und die Gestaltung gestellt werden.
Das Eingangsrost ist in beiden Richtungen aus 3 mm Flachstählen aufgebaut und mit Ø 4 mm Rundstäben versehen, die ein feinmaschiges Muster ergeben.
Mehrere Größen sind lagergeführt und auch Bestellungen auf Maß sind möglich.
Zu unseren lagergeführten Abmessungen gibt es auch zugehörige Rahmen.
Maschenweite:c/c 45 x 10 mm
Trägerstab: 25 x 3 mm
Kantenstab: 25 x 3 mm
Rundstab: c/c 10 mm Ø 4 mm
Trägerstablänge (L) = tragendes Maß.
| Bezeichnung | Größe (LxB) mm | Artikelnummer | Lagerware |
|---|---|---|---|
| AR1 | 490 x 790 | AR0125349791 | |
| AR1 | 490 x 990 | AR0125349991 | |
| AR1 | 590 x 790 | AR0125359791 | |
| AR1 | 590 x 990 | AR0125359991 | |
| AR1 | 790 x 990 | AR0125379991 |
Eingangsrost, pressgeschweißt N6
Das pressgeschweißte Eingangsrost ist genauso wie das normale pressgeschweißte Gitterrost konstruiert. Der Unterschied zwischen den Rosten besteht darin, dass das Eingangsrost eine engere Maschenweite hat.
Zu unseren lagergeführten Abmessungen gibt es auch zugehörige Rahmenseiten und Rahmenecken.
Maschenweite: c/c 17 x 75 mm
Ausführung: Feuerverzinkt
| Bezeichnung | Größe LxB (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| N6 | 500 x 1000 | N2520501001 | |
| N6 | 590 x 1000 | N2520591001 | |
| N6 | 600 x 1000 | N2520601001 | |
| N6 | 690 x 1000 | N2520691001 | |
| N6 | 700 x 1000 | N2520701001 | |
| N6 | 790 x 1000 | N2520791001 | |
| N6 | 800 x 1000 | N2520801001 | |
| N6 | 890 x 500 | N2520890501 | |
| N6 | 890 x 883 | N2520890881 | |
| N6 | 890 x 1000 | N2520891001 | |
| N6 | 900 x 1000 | N2520901001 | |
| N6 | 990 x 1000 | N2520991001 | |
| N6 | 1000 x 1000 | N2521001001 | |
| N6 | 1090 x 1000 | N2521091001 | |
| N6 | 1100 x 1000 | N2521101001 | |
| N6 | 1100 x 1100 | N2521101101 | |
| N6 | 1190 x 1000 | N2521191001 | |
| N6 | 1200 x 1000 | N2521201001 | |
| N6 | 1290 x 500 | N2521290501 | |
| N6 | 1290 x 883 | N2521290881 | |
| N6 | 1290 x 1000 | N2521291001 | |
| N6 | 1300 x 1000 | N2521301001 | |
| N6 | 1400 x 1000 | N2521401001 | |
| N6 | 1500 x 500 | N2521500501 | |
| N6 | 1500 x 1000 | N2521501001 |
Maschenweite: c/c 17 x 75 mm
Ausführung: Feuerverzinkt
| Bezeichnung | Größe LxB (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| N6 | 500 x 1000 | N3020501001 | |
| N6 | 600 x 1000 | N3020601001 | |
| N6 | 700 x 1000 | N3020701001 | |
| N6 | 800 x 1000 | N3020801001 | |
| N6 | 900 x 1000 | N3020901001 | |
| N6 | 1000 x 1000 | N3021001001 | |
| N6 | 1100 x 1000 | N3021101001 | |
| N6 | 1200 x 1000 | N3021201001 | |
| N6 | 1300 x 1000 | N3021301001 | |
| N6 | 1400 x 1000 | N3021401001 | |
| N6 | 1500 x 1000 | N3021501001 | |
| N6 | 1600 x 1000 | N3021601001 | |
| N6 | 1700 x 1000 | N3021701001 |
Maschenweite: c/c 17 x 75 mm
Ausführung: Unbehandelt und feuerverzinkt
| Bezeichnung | Trägerstabhöhe (mm) | Ausführung | Artikelnummer |
|---|---|---|---|
| N6 | 20 | Unbehandelt | ND06202 |
| N6 | 20 | Fzv | ND062021 |
| N6 | 25 | Unbehandelt | ND06252 |
| N6 | 25 | Fzv | ND062521 |
| N6 | 30 | Unbehandelt | ND06302 |
| N6 | 30 | Fzv | ND063021 |
Maschenweite: c/c 17 x 75 mm
Ausführung: Edelstahl 1.4420
| Bezeichnung | Trägerstabhöhe (mm) | Ausführung | Artikelnummer |
|---|---|---|---|
| N6 RF | 25 | Unbehandelt | ND06252021 |
| N6 RF | 25 | Gebeizt | ND06252321 |
Eingangsrost, pressgeschweißt N9
Das pressgeschweißte Eingangsrost ist genauso wie das normale pressgeschweißte Gitterrost konstruiert. Der Unterschied zwischen den Rosten besteht darin, dass das Eingangsrost eine engere Maschenweite hat. Diese Gitterroste sind keine Lagerartikel und werden individuell nach Ihren Wünschen gefertigt. Die Eingangsgitterroste erhalten Kantenstäbe als Rostabschluss in gleicher Höhe wie die Tragstäbe.
Maschenweite: c/c 17 x 100 mm
Ausführung: Unbehandelt und feuerverzinkt
| Bezeichnung | Trägerstabhöhe (mm) | Ausführung | Artikelnummer |
|---|---|---|---|
| N9 | 20 | Unbehandelt | ND09203 |
| N9 | 20 | Fzv | ND092031 |
| N9 | 25 | Unbehandelt | ND09253 |
| N9 | 25 | Fzv | ND092531 |
| N9 | 30 | Unbehandelt | ND09303 |
| N9 | 30 | Fzv | ND093031 |
| N9 | 35 | Unbehandelt | ND09353 |
| N9 | 35 | Fzv | ND093531 |
| N9 | 40 | Unbehandelt | ND09403 |
| N9 | 40 | Fzv | ND094031 |
| N9 | 45 | Unbehandelt | ND09453 |
| N9 | 45 | Fzv | ND094531 |
| N9 | 50 | Unbehandelt | ND09503 |
| N9 | 50 | Fzv | ND095031 |
Eingangsrost, pressgeschweißt B9
Das pressgeschweißte Eingangsrost ist genauso wie das normale pressgeschweißte Gitterrost konstruiert. Der Unterschied zwischen den Rosten besteht darin, dass das Eingangsrost eine engere Maschenweite hat. Diese Gitterroste sind keine Lagerartikel und werden individuell nach Ihren Wünschen gefertigt. Die Eingangsgitterroste erhalten Kantenstäbe als Rostabschluss in gleicher Höhe wie die Tragstäbe.
Maschenweite: c/c 12 x 100 mm
Ausführung: Unbehandelt und feuerverzinkt
| Bezeichnung | Trägerstabhöhe (mm) | Ausführung | Artikelnummer |
|---|---|---|---|
| B9 | 20 | Unbehandelt | BD09203 |
| B9 | 20 | Fzv | BD092031 |
| B9 | 25 | Unbehandelt | BD09253 |
| B9 | 25 | Fzv | BD092531 |
| B9 | 30 | Unbehandelt | BD09303 |
| B9 | 30 | Fzv | BD093031 |
| B9 | 35 | Unbehandelt | BD09353 |
| B9 | 35 | Fzv | BD093531 |
| B9 | 40 | Unbehandelt | BD09403 |
| B9 | 40 | Fzv | BD094031 |
Eingangsrost mit Kantenstäben aus L-Profil
Das Eingangsrost wird aus pressgeschweißtem Gitterrost (N6) mit einem Kantenstab aus L-Profil hergestellt. Das Profil hat die Abmessungen 35 x 20 x 3 mm. Das Eingangsrost ist in lagergeführten Größen gemäß unten erhältlich.
Zum Eingangsrost gibt es passende Winkelrahmen aus L-Stahl (40 x 25 mm) mit Winkelklammern.
Maschenweite: c/c 17 x 75 mm.
Höhe: 20 mm.
Trägerstäblänge (L) = tragendes Maß
Ausführung: Feuerverzinkt
| Bezeichnung | Größe (LxB) mm | Artikelnummer | Lagerware |
|---|---|---|---|
| N6 | 500 x 315 | 1670503221 | |
| N6 | 600 x 315 | 1670603221 | |
| N6 | 700 x 315 | 1670703221 | |
| N6 | 1000 x 486 | 1671004861 |
Eingangsroste mit einstellbaren Beinen
Inklusive 4 einstellbaren Beinen. Beinhöhen 110 bis 160 und 135 bis 210 mm.
Maschenweite: c/c 33 x 11 mm.
Höhe: 25 mm.
Kantenstab: 50 x 5 mm.
Trägerstäblänge (L) = tragendes Maß
Ausführung: Feuerverzinkt
| Bezeichnung | Größe (LxB) mm | Artikelnummer | Lagerware |
|---|---|---|---|
| Totalhöhe 135-185 | 500 x 1000 | 167A0501011 | |
| Totalhöhe 160-235 | 500 x 1000 | 167A0501021 | |
| Totalhöhe 135-185 | 700 x 1000 | 167A0701011 | |
| Totalhöhe 160-235 | 700 x 1000 | 167A0701021 | |
| Totalhöhe 135-185 | 1000 x 1000 | 167A1001011 | |
| Totalhöhe 160-235 | 1000 x 1000 | 167A1001021 |
Einstellbare Beine sind in zwei verschiedenen Längen erhältlich und jede Länge gibt es für die Eck- oder Seitenmontage. Die Beine sind für umgehende Lieferung auf Lager vorhanden.
Ausführung: Feuerverzinkt
| Bezeichnung | Beinhöhe (mm) | Artikelnummer | Lagerware |
|---|---|---|---|
| Für Eckmontage |
110-160 | 165111611 | |
| Für Eckmontage |
135-210 | 165132111 | |
| Für Seitenmontage |
110-160 | 165111621 | |
| Für Seitenmontage |
135-210 | 165132121 |
