Projektierung Sektionsgeländer

SEKTIONSGELÄNDER PROJEKTIERUNG

Das Geländer wird in der Regel als Lagerware ausgeliefert und vom Monteur einfach angepasst. Somit ist eine Montage ohne detaillierte Aufmessung vor der Lieferung möglich. Bei einer werkseitigen Anpassung des Geländers wird für jedes Sektionsgeländer eine spezielle Zeichnung angefertigt. Die Zeichnung wird vor der Fertigung zur Genehmigung an den Kunden geschickt.

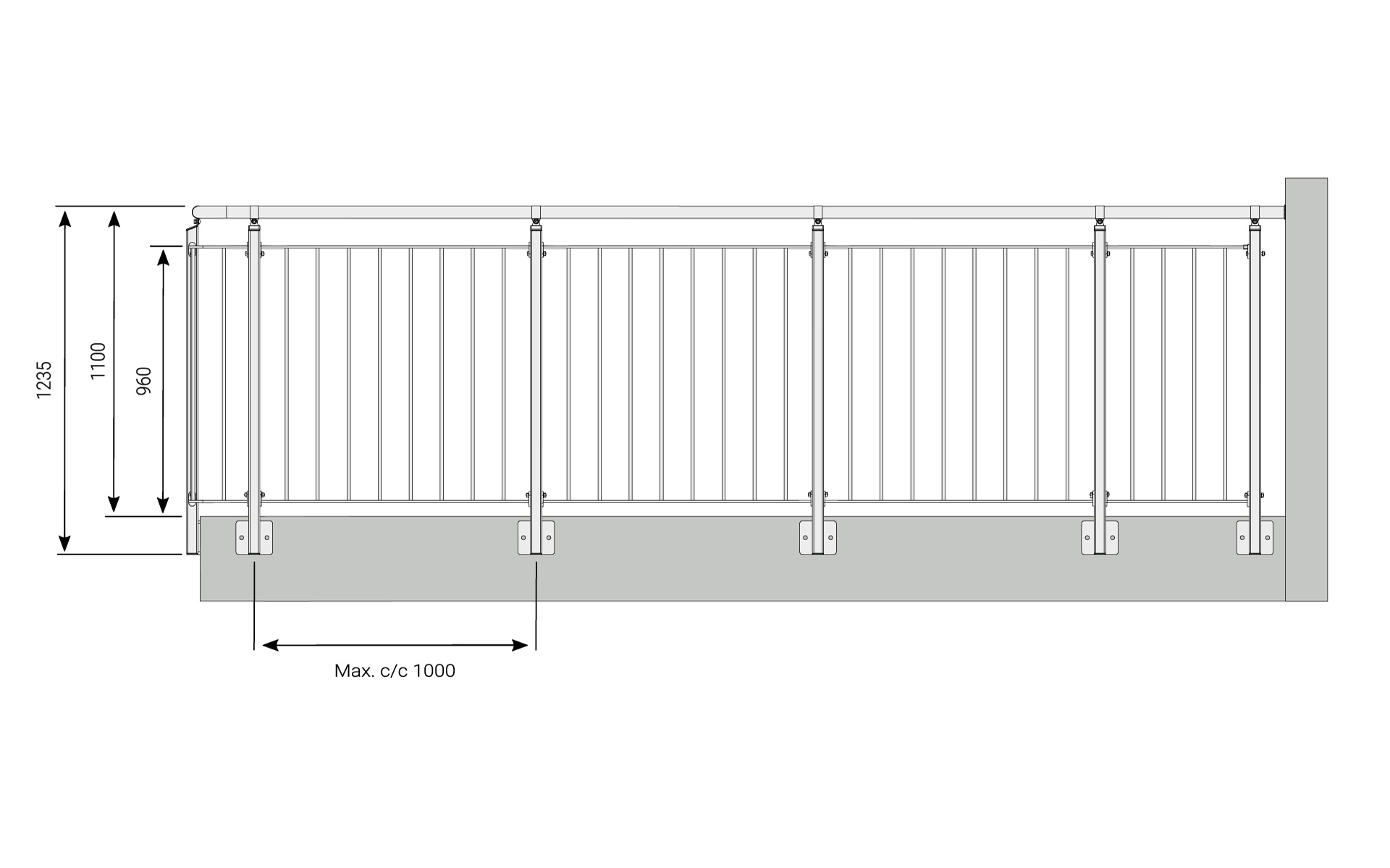

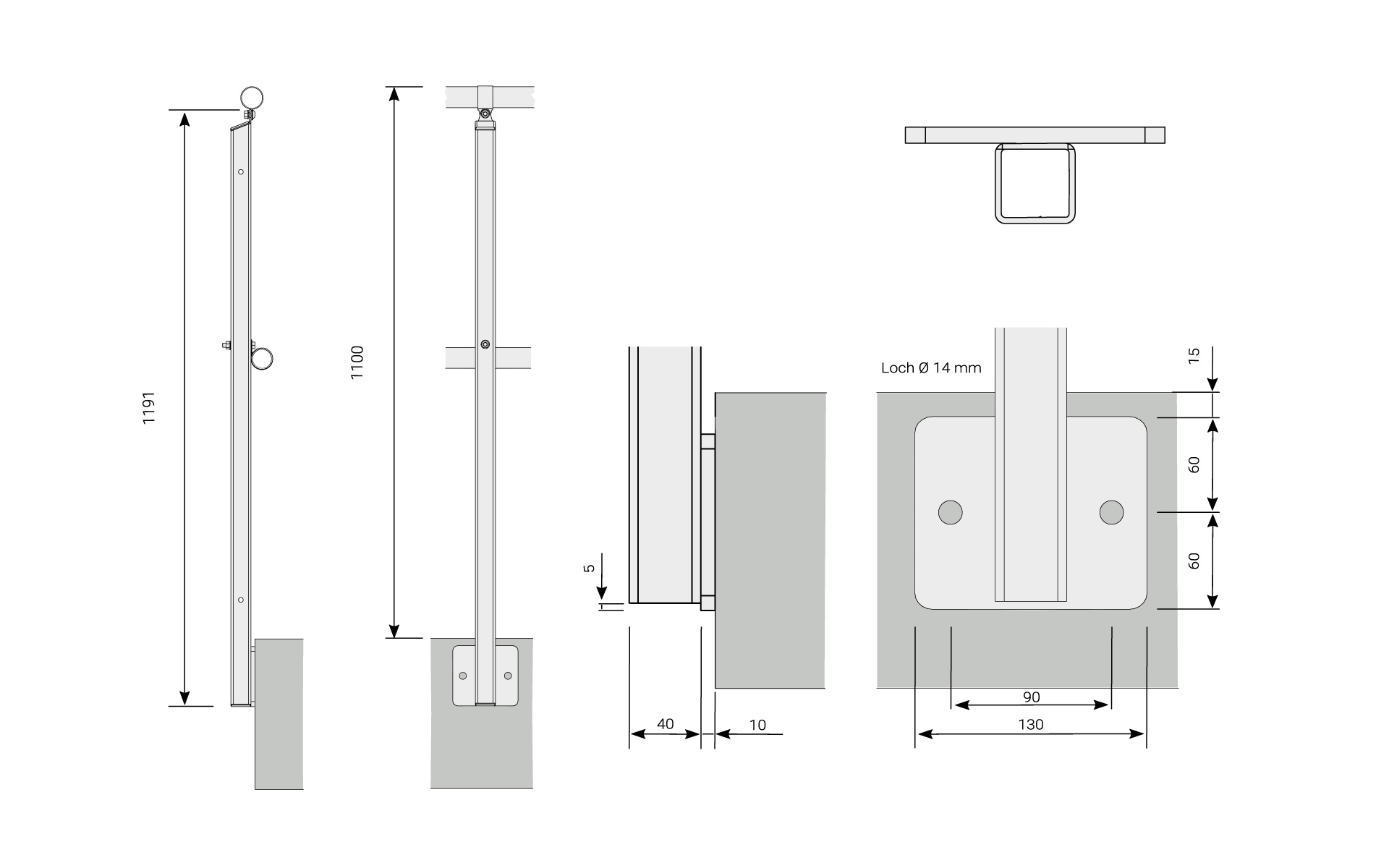

Montage von der Seite

Pfosten und Halterung für die Montage von der Seite.
Hier gibt es einige verschiedene Standardausführungen. Zur Befestigung an Beton wird ein Pfosten mit angeschweißter Befestigungsplatte verwendet. Zur Befestigung an unseren Flexbrücken wird ein Geländerpfosten ohne Befestigungsplatte und nur mit durchgehendem Loch verwendet. Für unsere Mezzaninen ist ein verlängerter Geländerpfosten erforderlich, die standardmäßig auch in vielen unterschiedlichen Längen erhältlich sind.

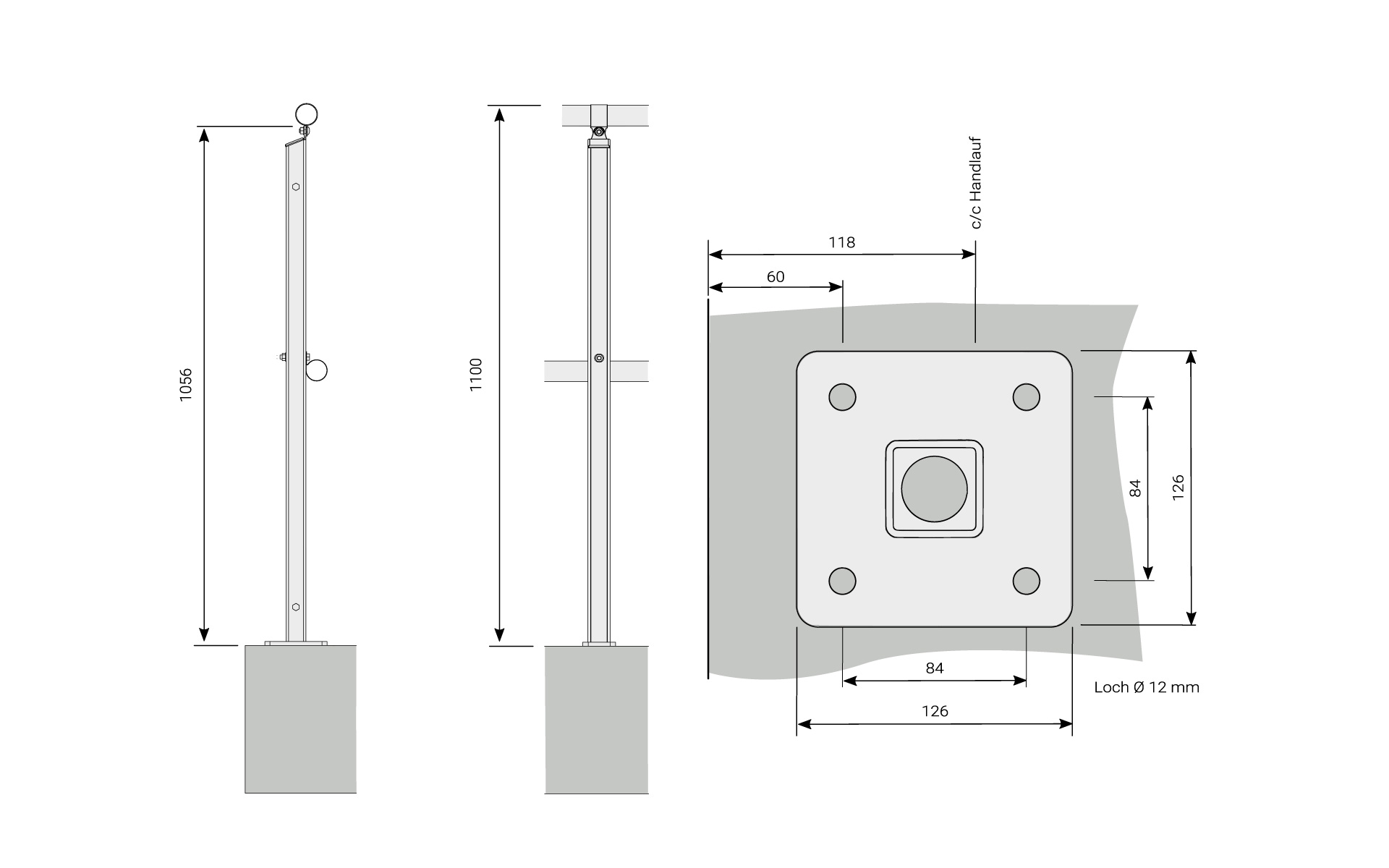

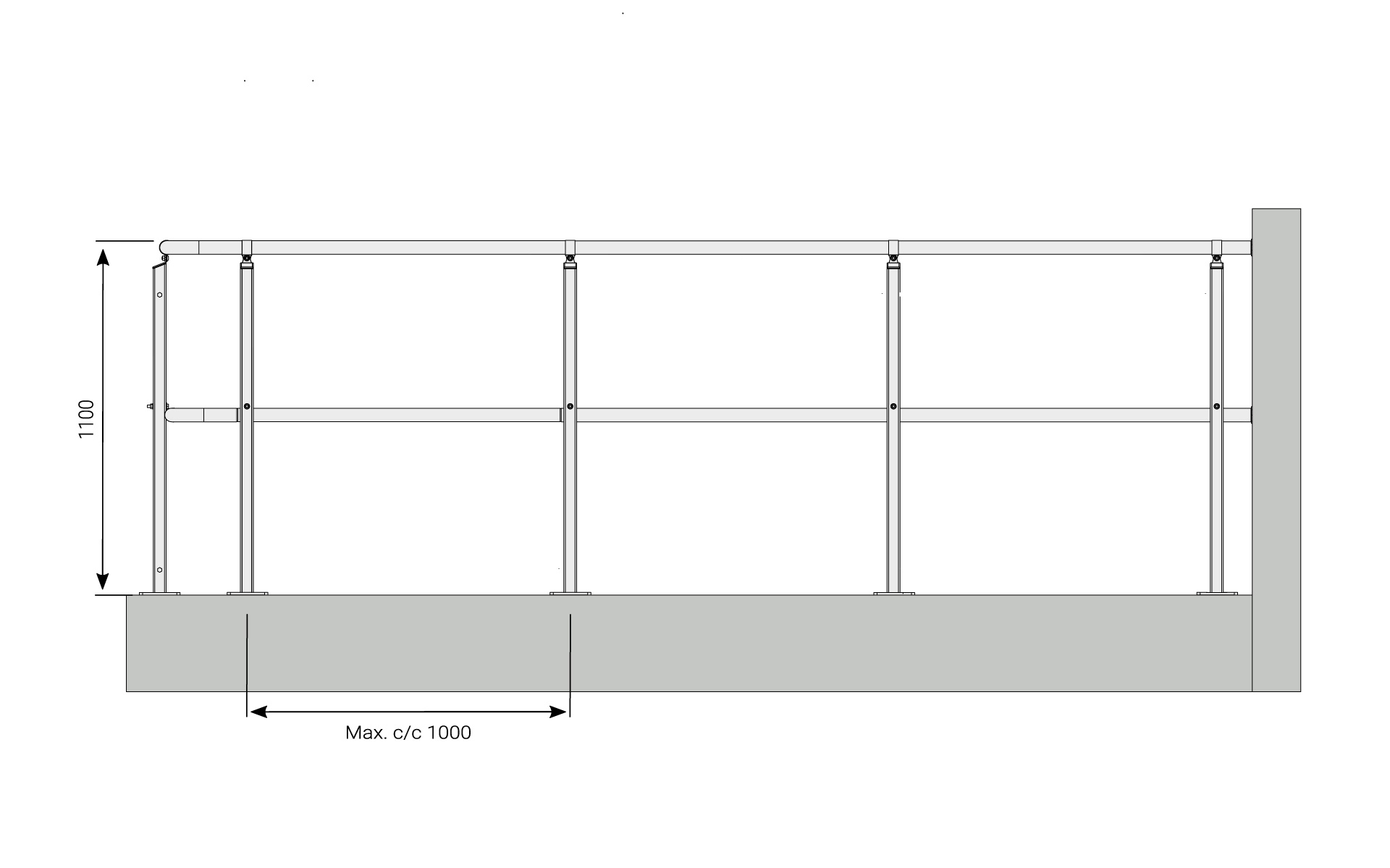

Montage von oben

Pfosten und Halterung bei Montage von oben.
Der Pfosten wird mit einer Befestigungsplatte am Boden hergestellt.

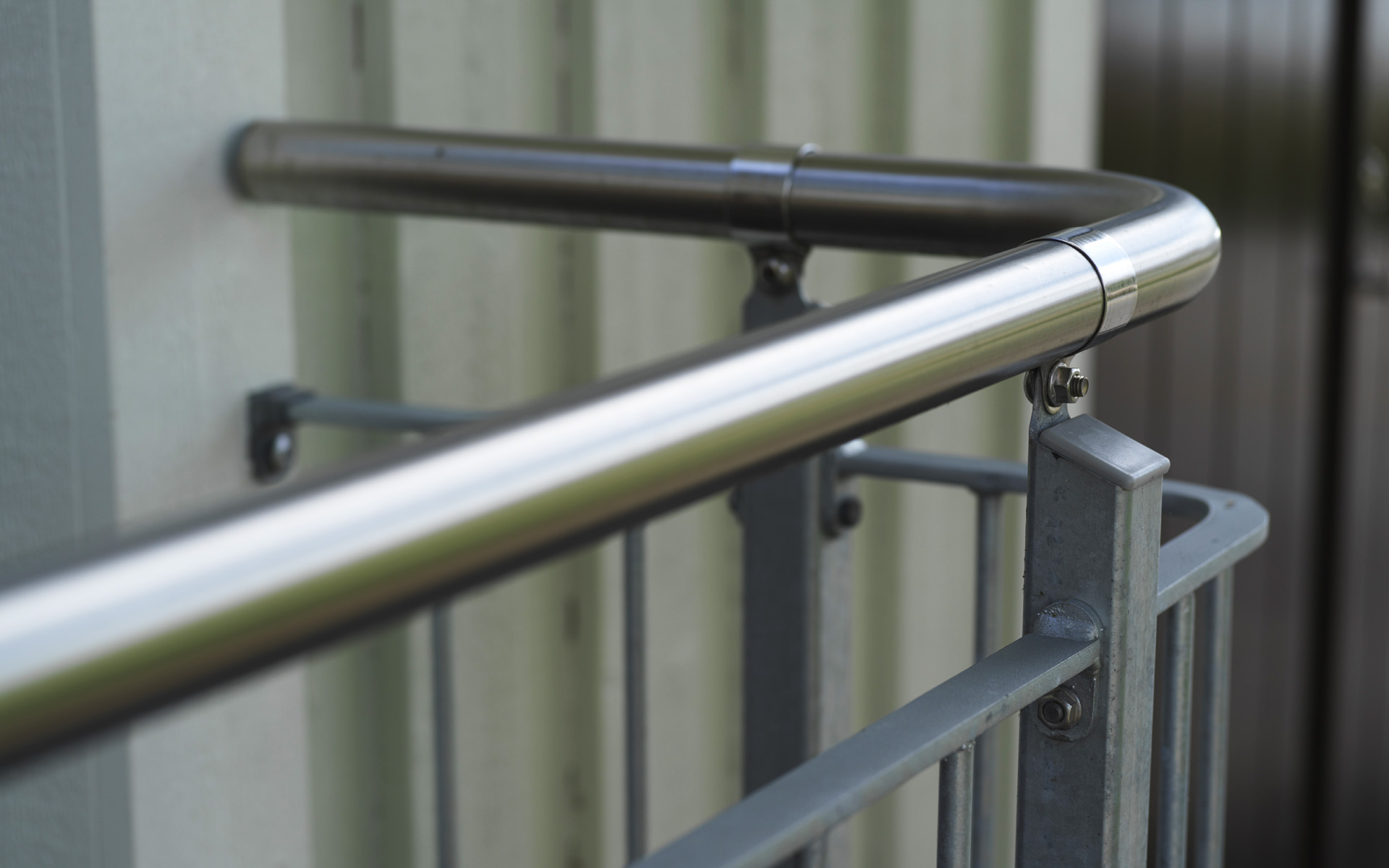

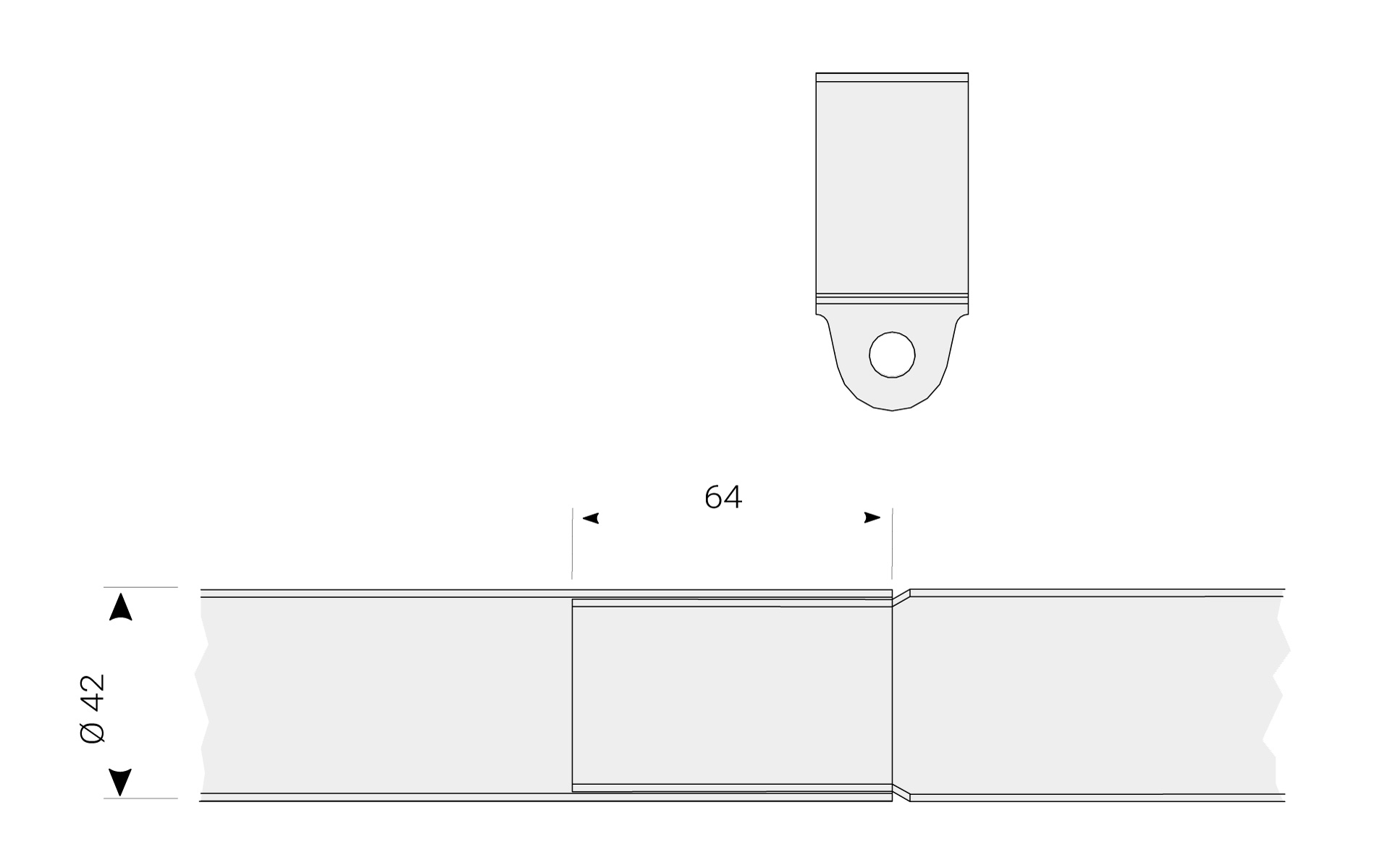

Klemme für Handlauf

Die Verbindung wird so positioniert, dass sie von der Handlaufklemme verdeckt wird.


U-Bügel

U-Bügel zur Befestigung der Knieleiste aus Rundrohr am Geländerpfosten.


Wandbefestigung

Wandbefestigung zur Befestigung von Handläufen an Wänden.


Trittleiste

Fußleiste für Geländer mit Knieleiste. Höhe 130 mm. Lieferung erfolgt in 3-m-Längen. Inkl. Bohrschraube.


Verbindungseinheit

Verbindungseinheit für Edelstahlhandlauf 42x1,5 mm.


Ablängen von Geländerhandläufen

Geeignete Werkzeuge zum Ablängen von Edelstahlrohren.


Geländerecke

Zu unseren Sektionsgeländern haben wir auch Geländerecken im Angebot. Für die Sektionsgeländer Knieleiste und Rundstab sind sie lagergeführt. Wir haben auch Lösungen mit gelenkigen Handläufen im Angebot.


Geländerfüllung

Ergänzende Informationen zu unseren verschiedenen Geländerfüllungen.
Für unsere Sektionsgeländer Knieleiste und Rundstab haben wir verschiedene Formate auf Lager.

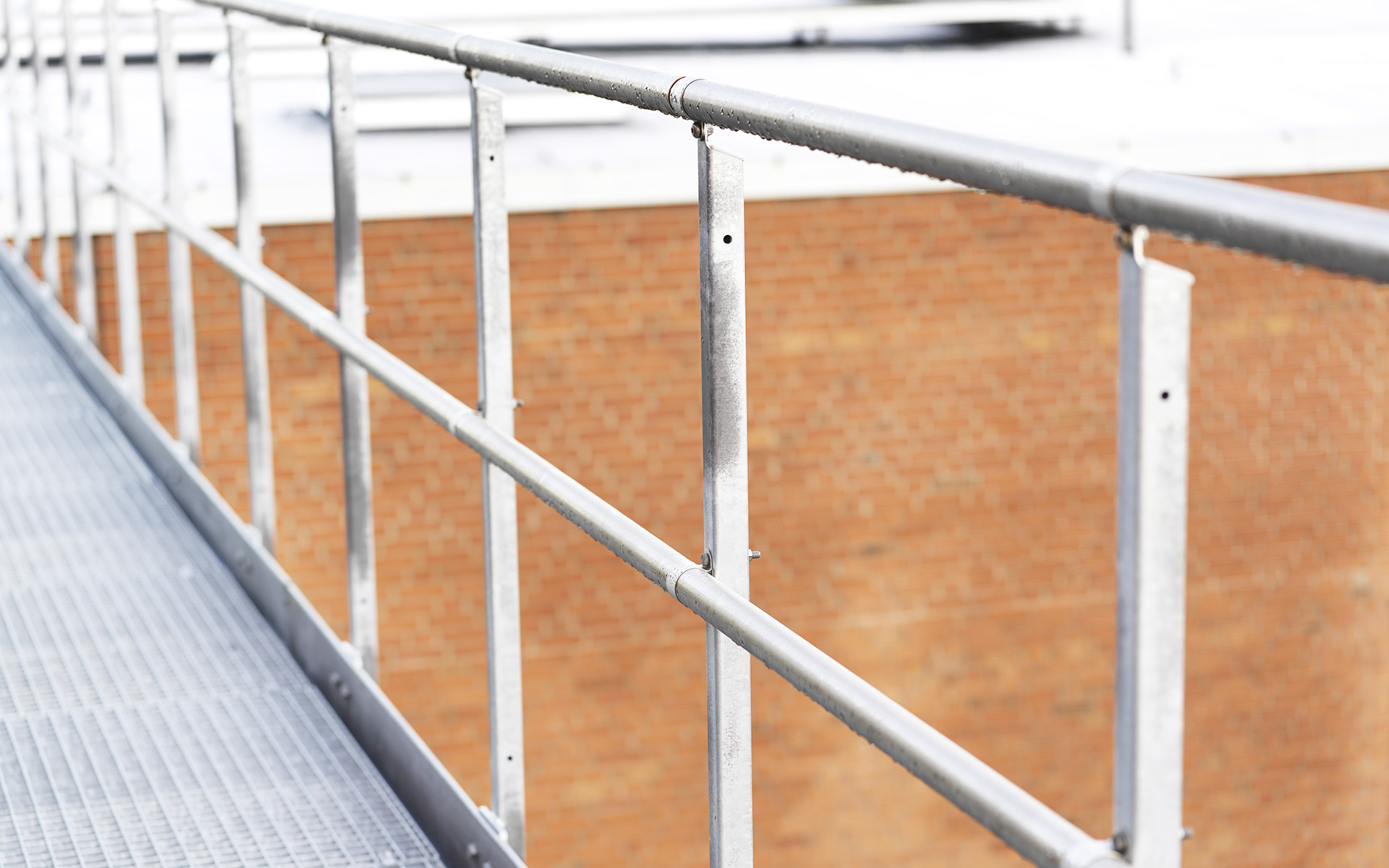

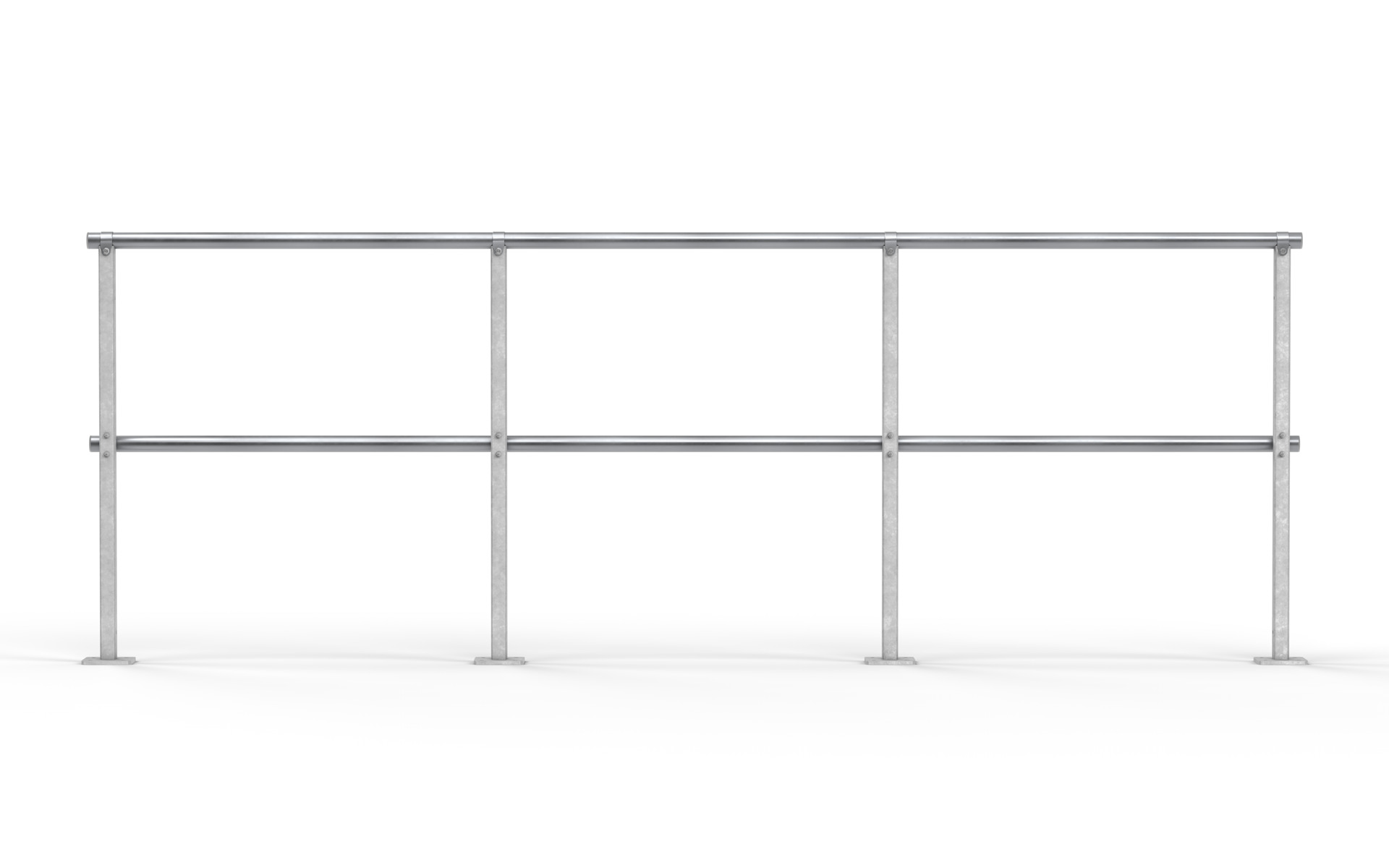

Die Knieleiste wird aus unbehandeltem Edelstahl ø42 mm hergestellt und mit Klemmen aus Edelstahl befestigt.

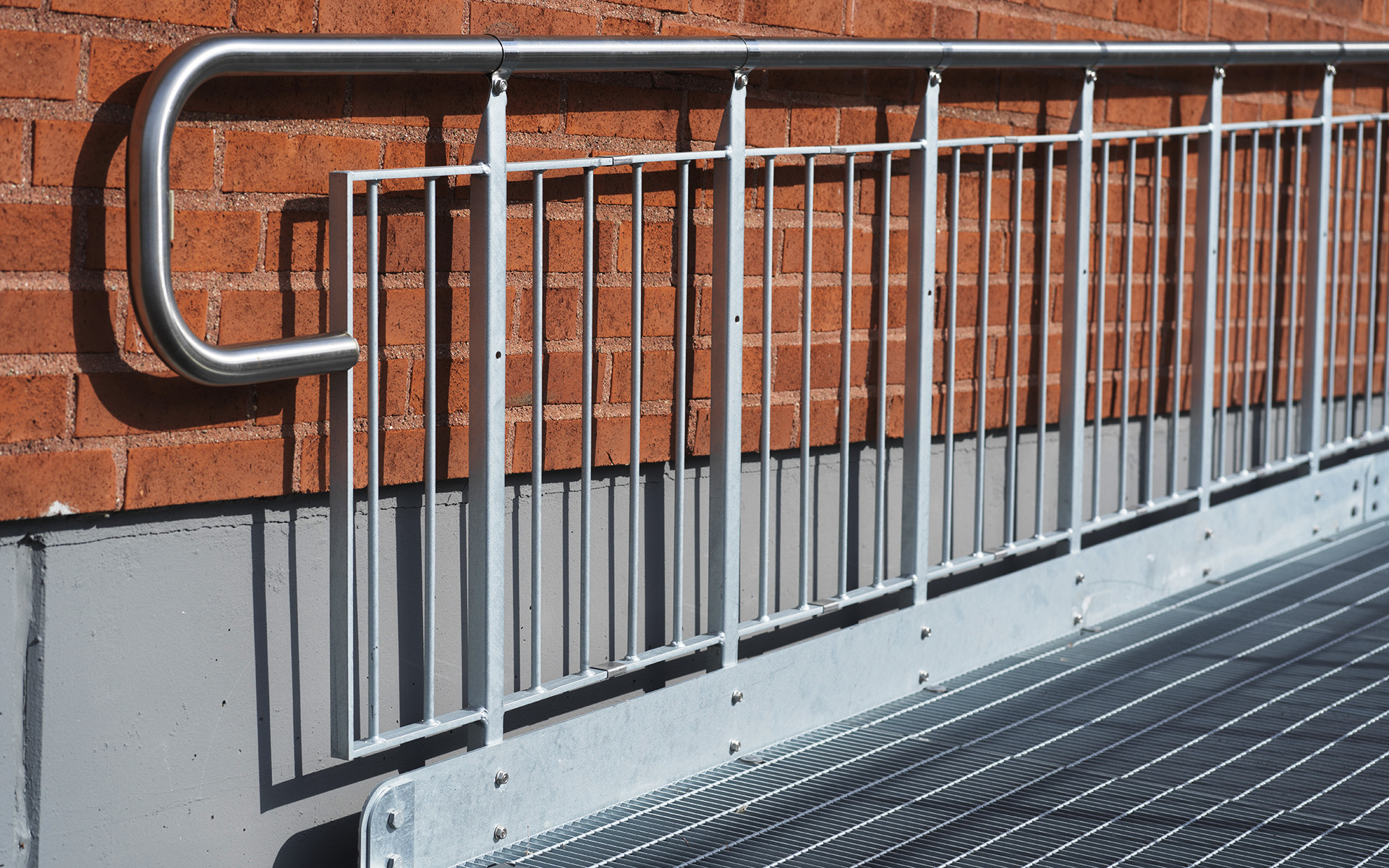

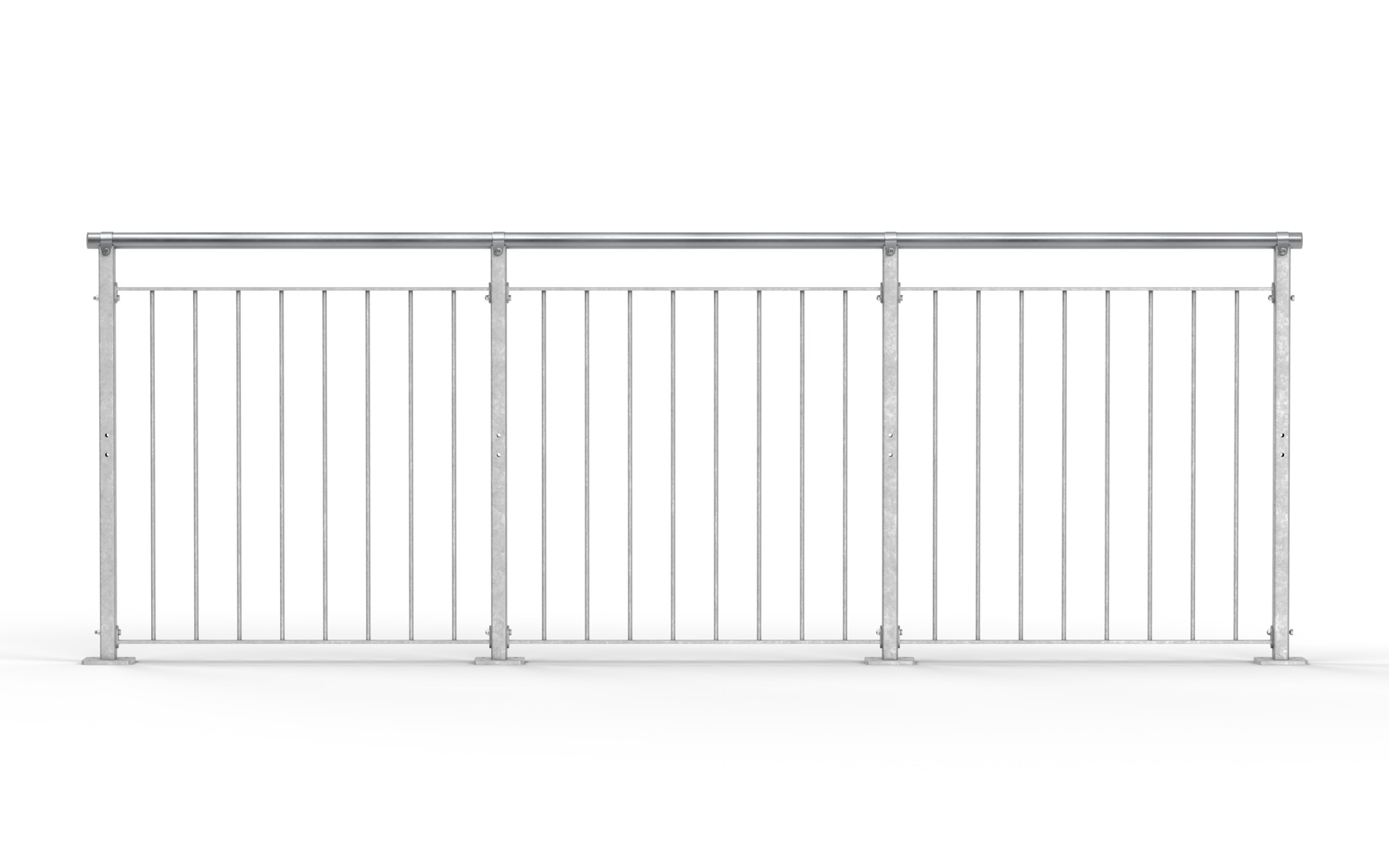

Die Geländerfüllungen bestehen aus Handlauf- und Knieleiste aus Flachstahl 25x8 mm. Rundstäbe ø11 mm. Max. Öffnungsweite 100 mm.

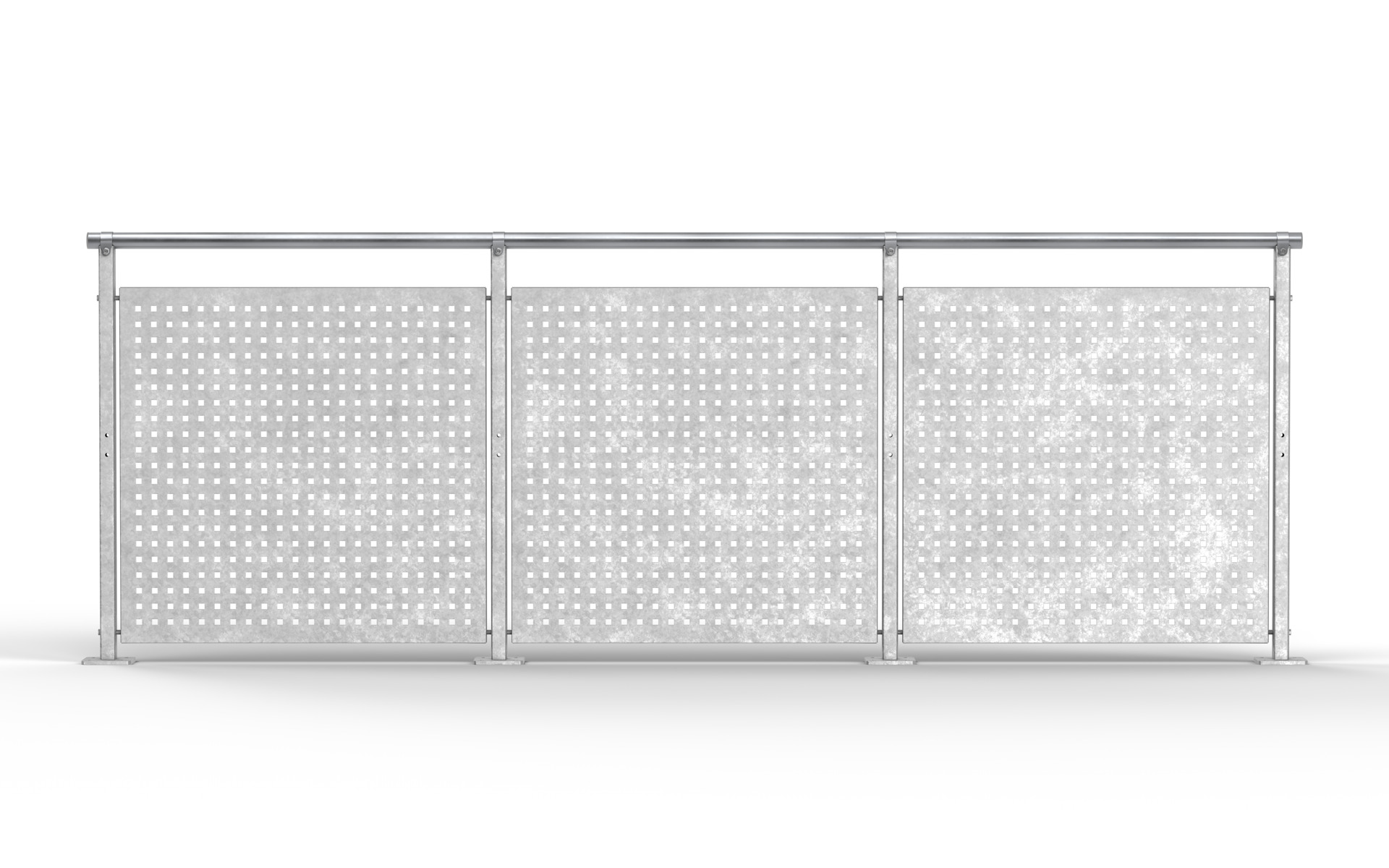

Standardmäßig haben wir für das perforierte Blech einige unterschiedliche Locheinteilungen im Angebot.
Unsere gebräuchlichsten Muster sind:

  • ø15, quadratische Teilung c/c 40
  • 15x15, quadratische Teilung c/c 40
  • ø20, quadratische Teilung c/c 50
  • 20x20, quadratische Teilung c/c 50
  • ø15, dreieckige Teilung c/c 50
  • ø20, dreieckige Teilung c/c 60

Auch andere Ausführungen sind lieferbar.

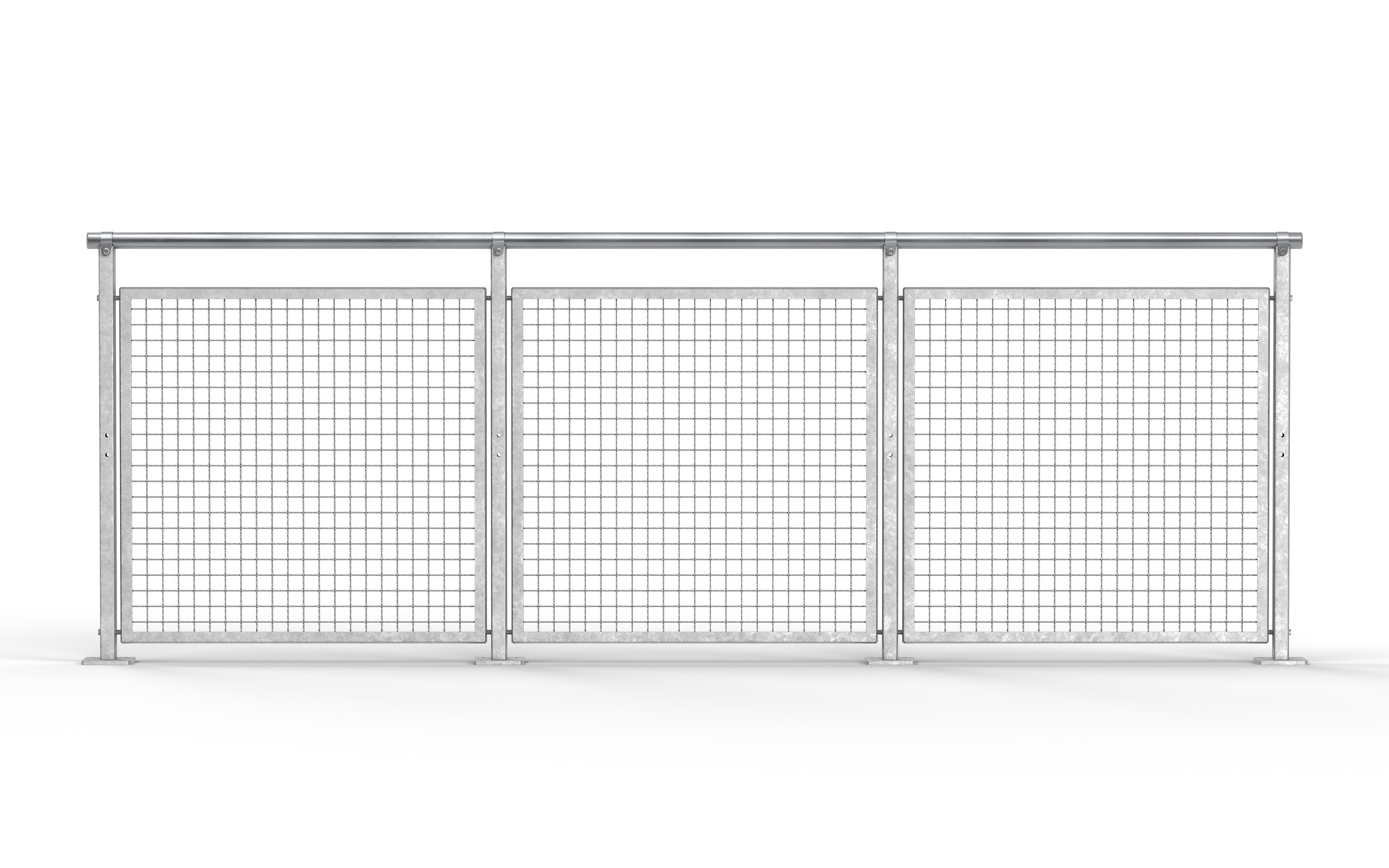

Welldrahtgitter mit Standardmaschenweite 40x40 mm. Auch die Maschenweite 30x30 mm kann angeboten werden.

Lamellenglas 8 mm (4+4) inkl. Folie. Fein geschliffene umlaufende Kante. Klemmhalterungen für Geländerpfosten.
