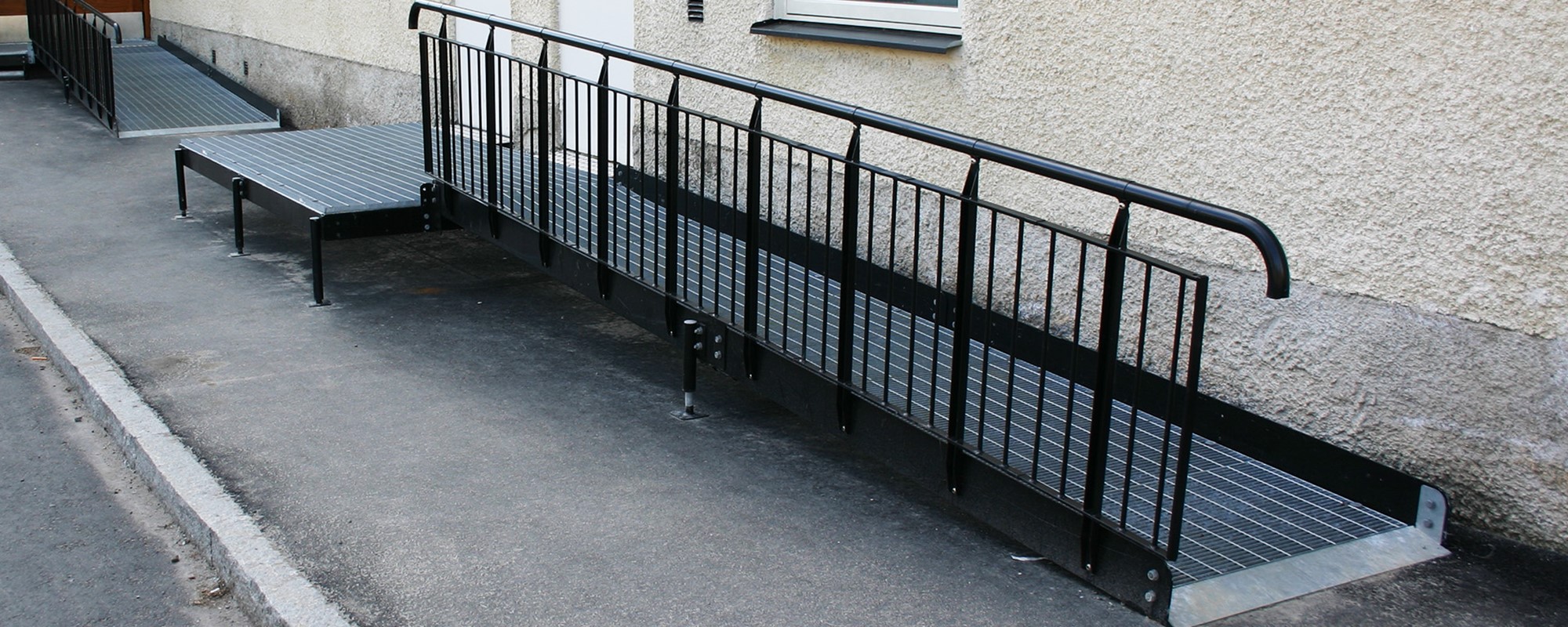

Unsere kompletten Rampen werden aus Gitterrosten inklusive Geländer, Wangen und erforderlichen Stützbeinen hergestellt. Sie basieren auf einer einfachen und robusten Konstruktion aus feuerverzinktem Stahl, die zur Stabilität und langer Haltbarkeit beiträgt. Da wir unsere Standardkomponenten auf Lager führen, können wir kurze Lieferzeiten gewährleisten.
Komplette Rampen
Komplette Rampen mit Gitterrosten werden entsprechend Ihren Erfordernissen und Wünschen gestaltet. Wir haben viele verschiedene Ausführungen auf Lager, um für eine schnelle und sichere Lieferung hoher Qualität sorgen zu können. Die Standardbreite beträgt 900 mm und sie ist in Längen von 1500 bis 10000 mm mit Intervallen von 500 mm lagergeführt.

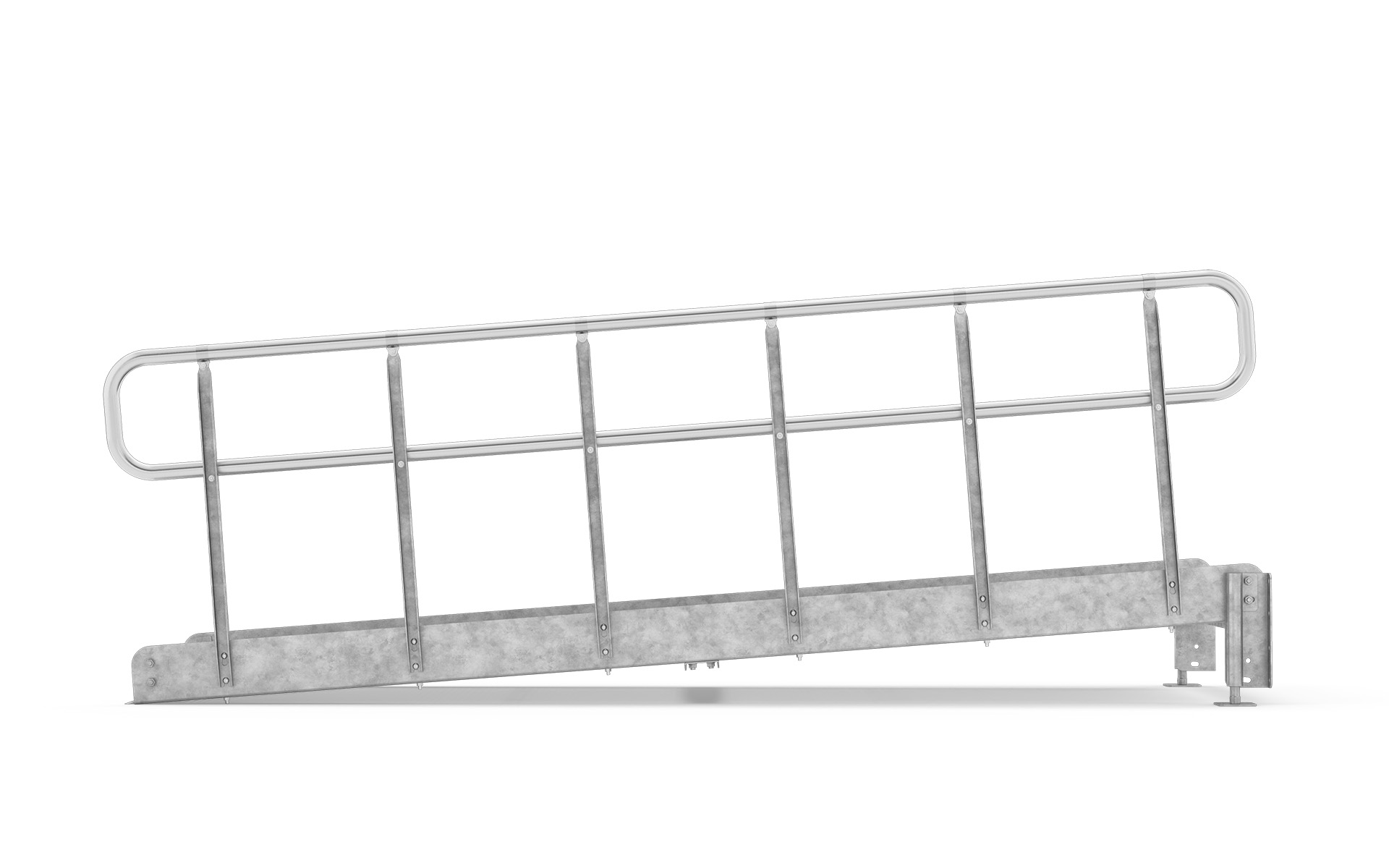

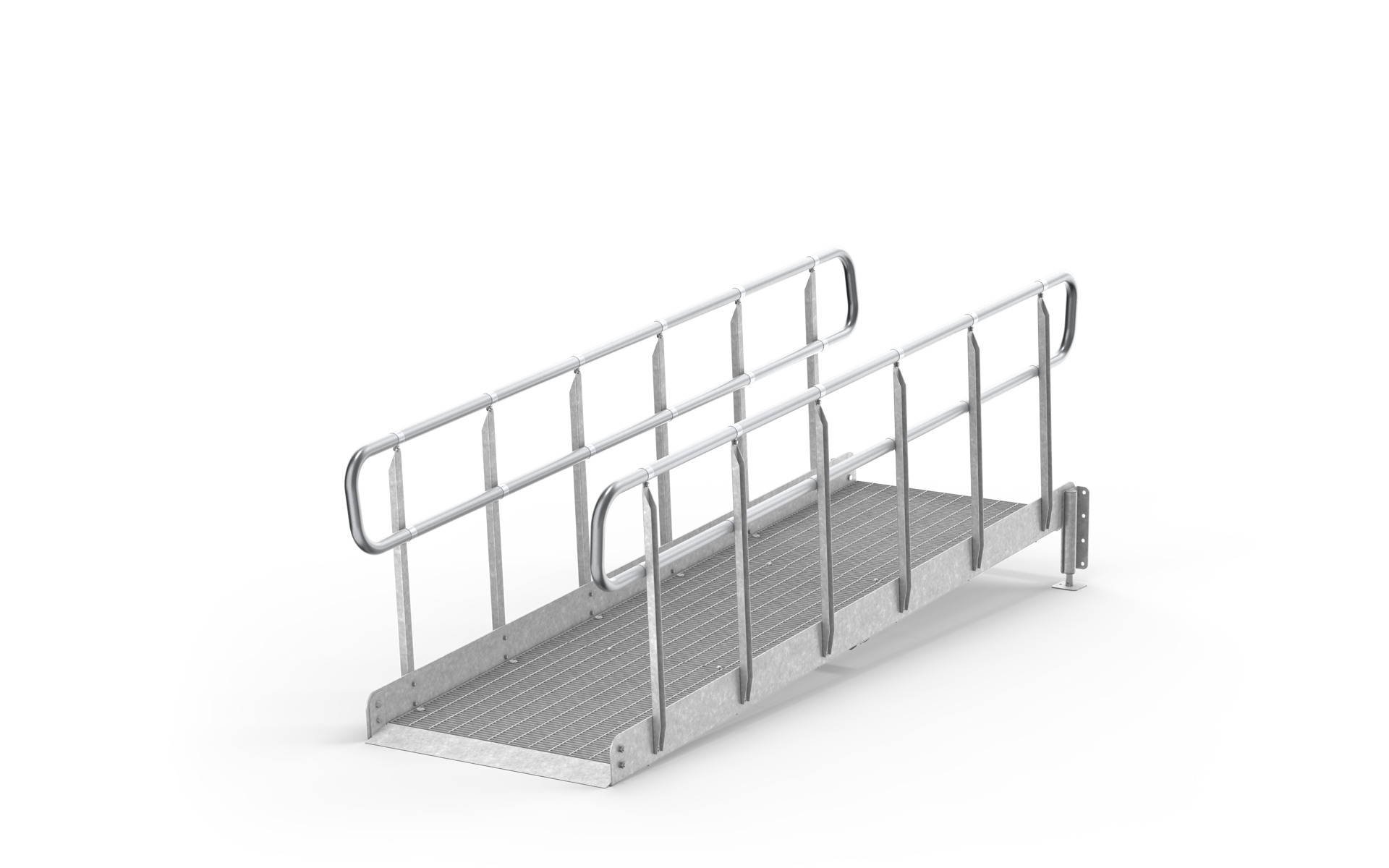

Rampe, versehen mit Geländer auf beiden Seiten der Rampe.
Ausführung: Feuerverzinkt
| Bezeichnung | Abmessung BxL (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| Ramp | 900x1500 | 174150911 | |
| Ramp | 900x2000 | 174200911 | |
| Ramp | 900x2500 | 174250911 | |
| Ramp | 900x3000 | 174300911 | |
| Ramp | 900x3500 | 174350911 | |
| Ramp | 900x4000 | 174400911 | |
| Ramp | 900x4500 | 174450911 | |
| Ramp | 900x5000 | 174500911 | |
| Ramp | 900x5500 | 174550911 | |
| Ramp | 900x6000 | 174600911 |

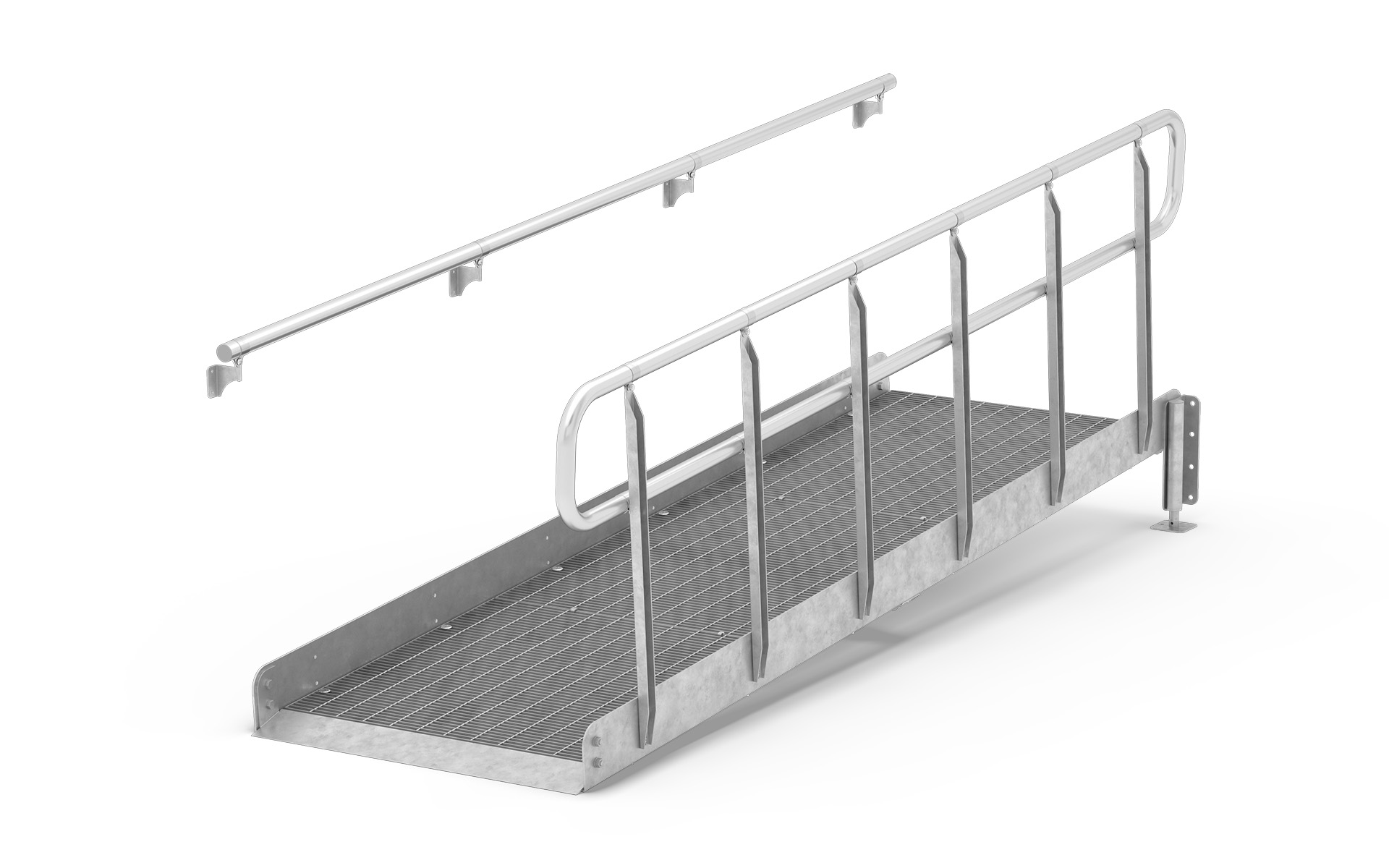

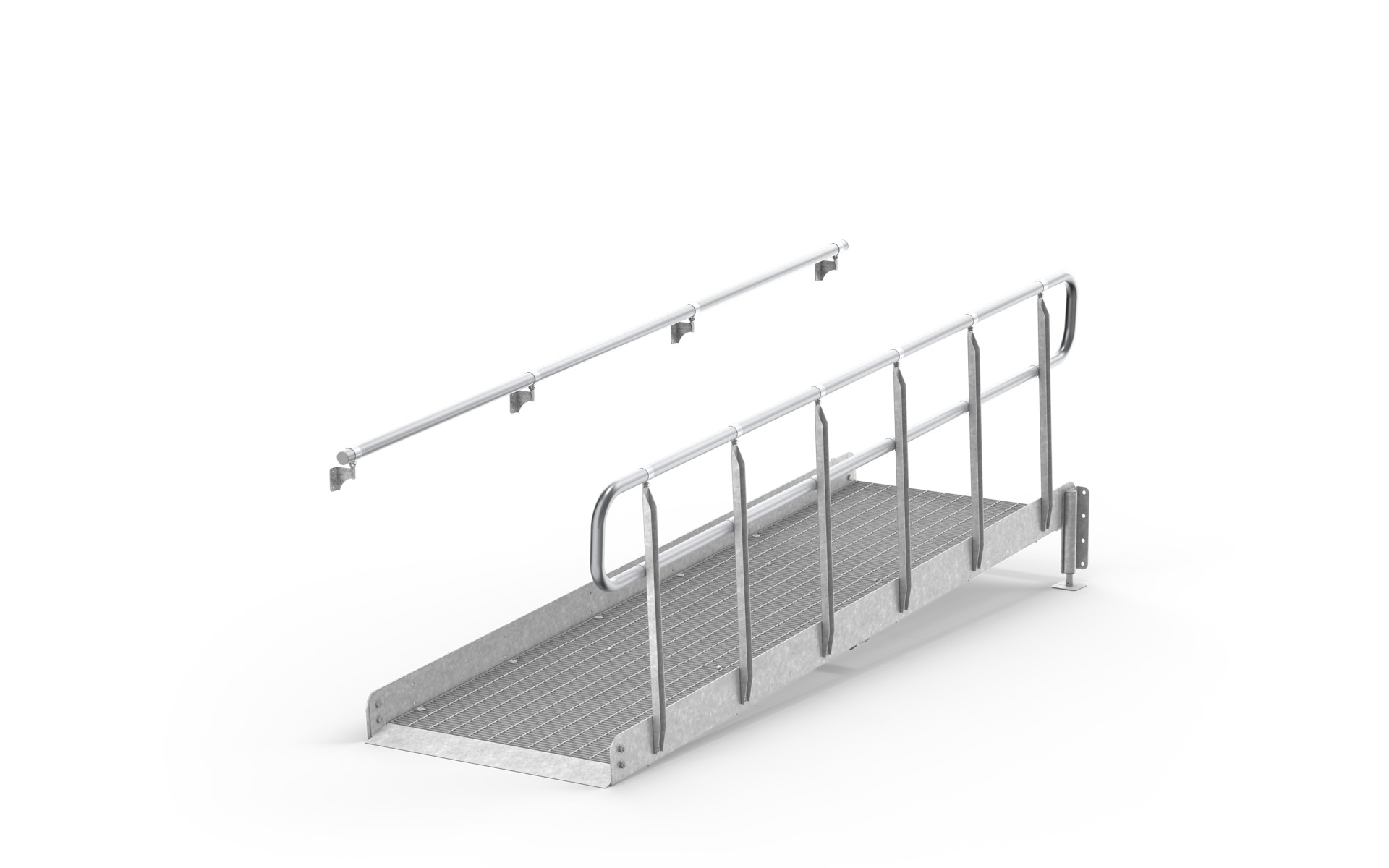

Rampe, versehen mit Geländer auf einer Seite und mit an angrenzender Wand montiertem Handlauf.
Ausführung: Feuerverzinkt
| Bezeichnung | Abmessung BxL (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| Ramp | 900x1500 | 174150921 | |
| Ramp | 900x2000 | 174200921 | |
| Ramp | 900x2500 | 174250921 | |
| Ramp | 900x3000 | 174300921 | |
| Ramp | 900x3500 | 174350921 | |
| Ramp | 900x4000 | 174400921 | |
| Ramp | 900x4500 | 174450921 | |
| Ramp | 900x5000 | 174500921 | |
| Ramp | 900x5500 | 174550921 | |
| Ramp | 900x6000 | 174600921 |

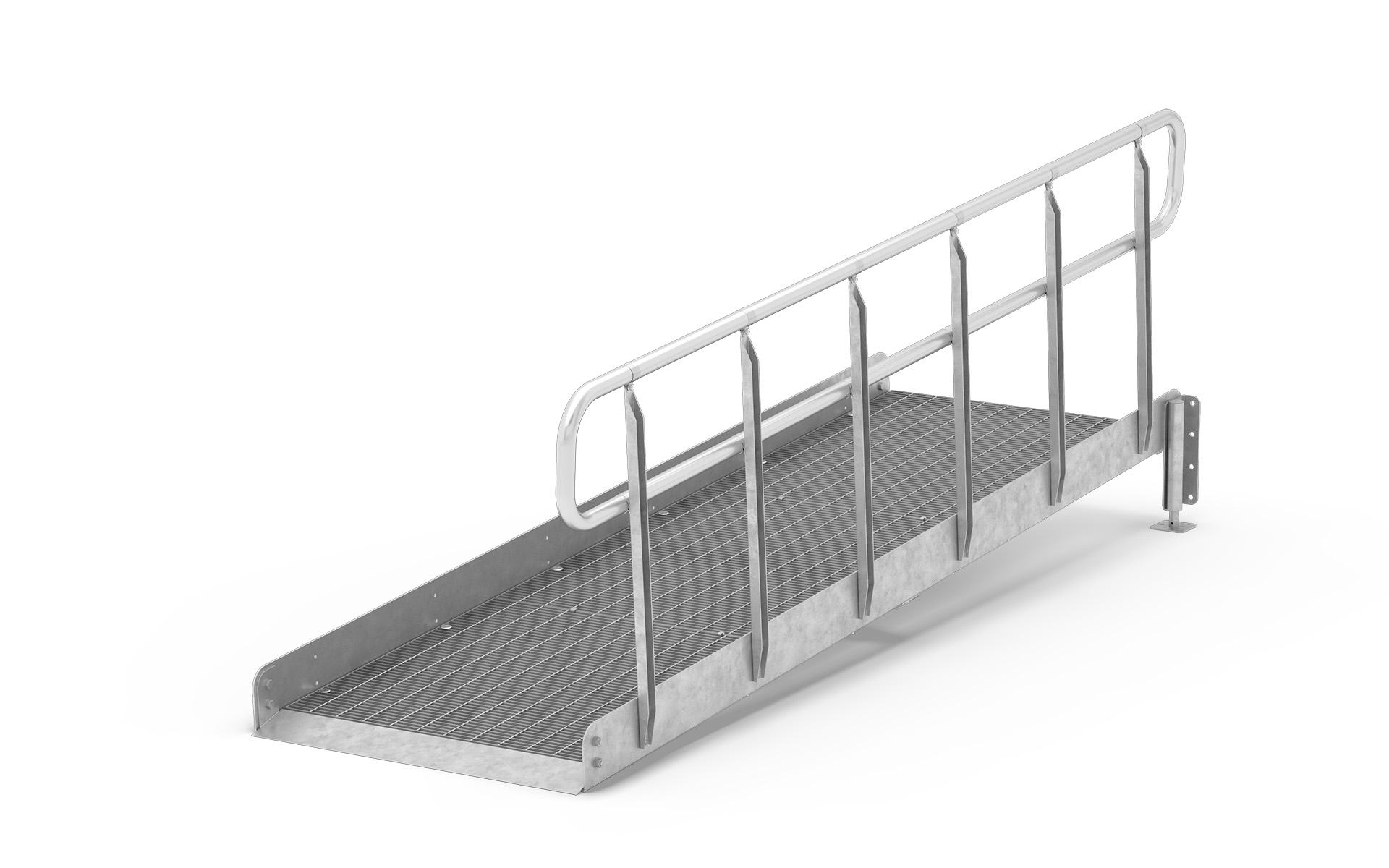

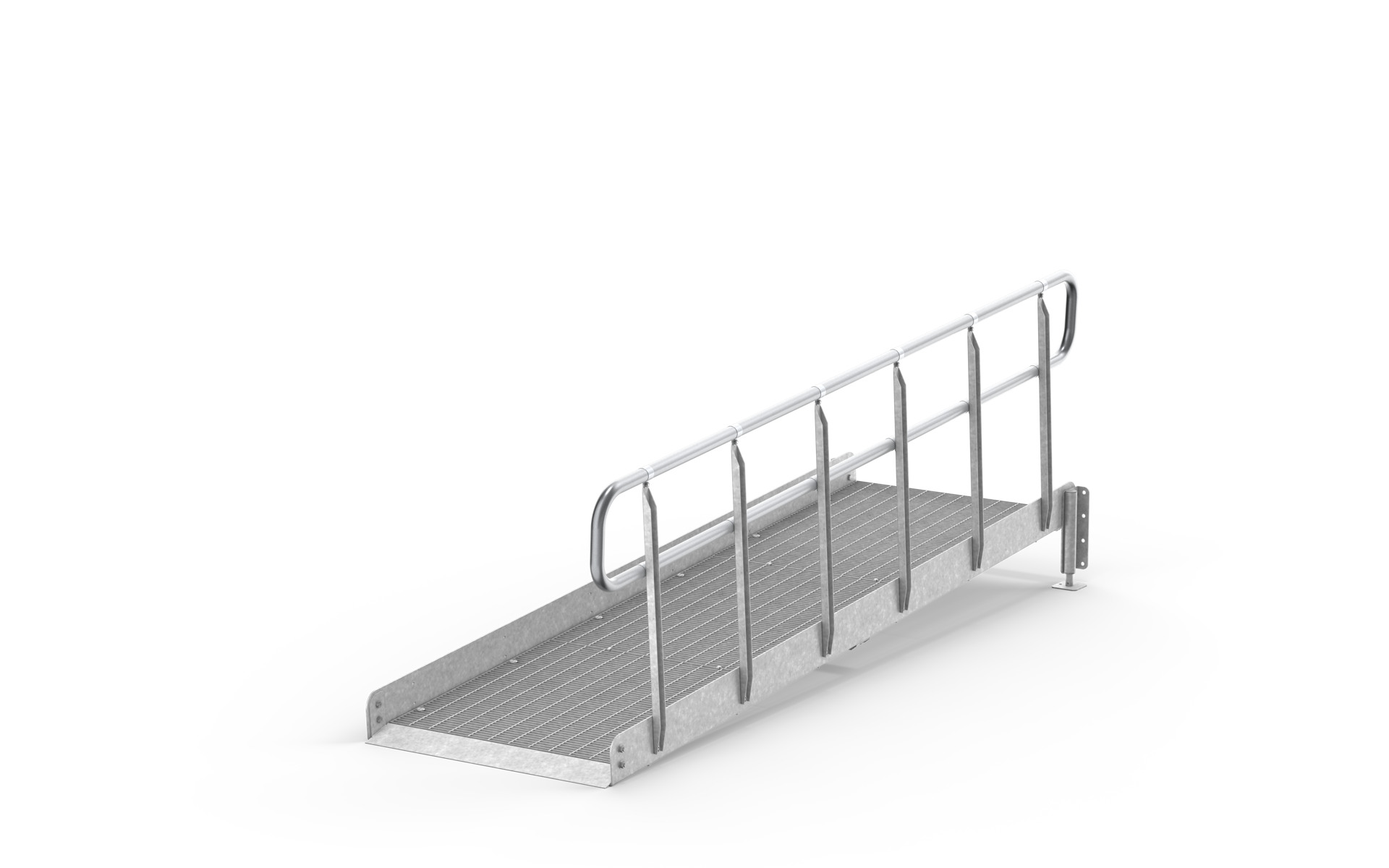

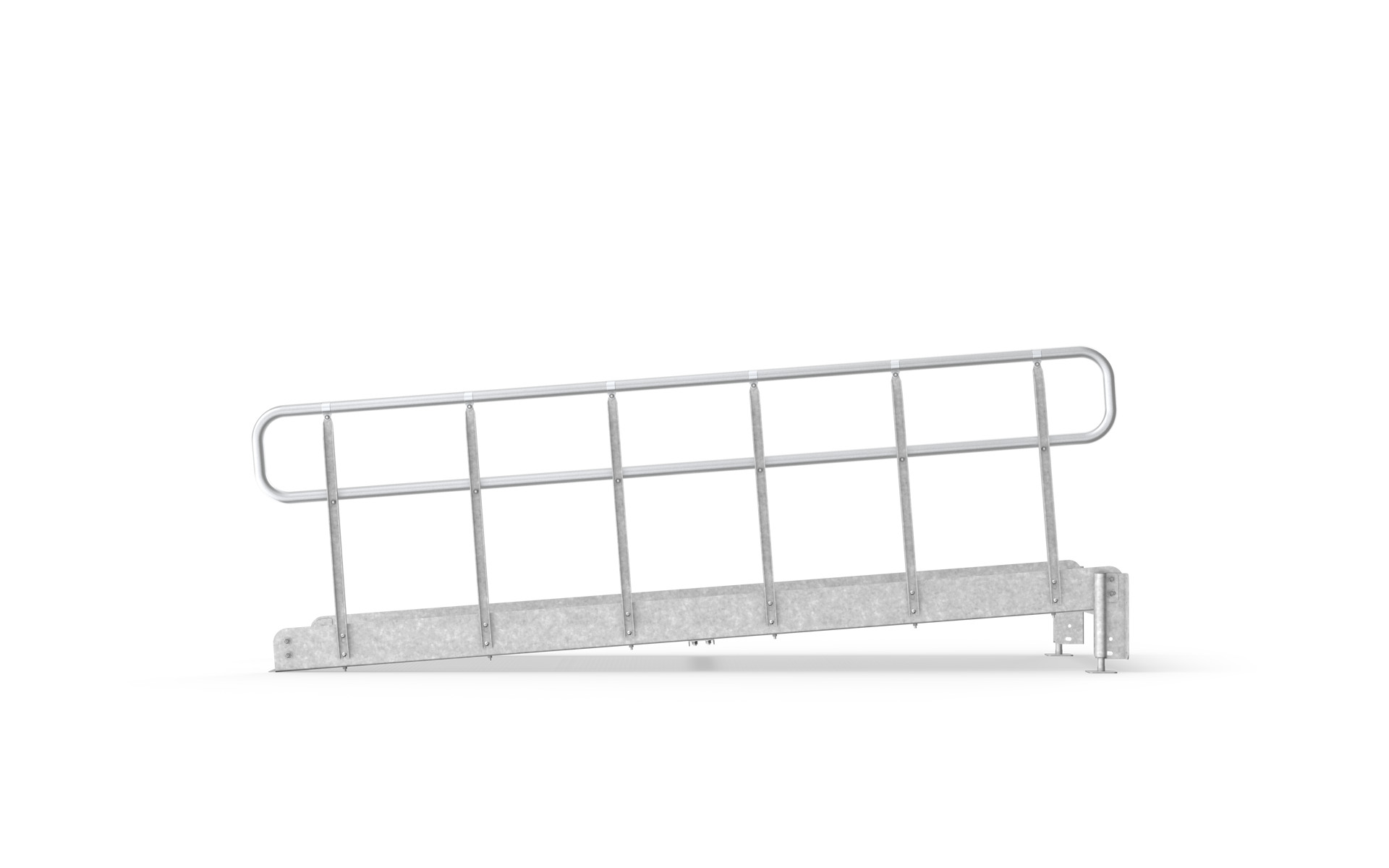

Rampe, versehen mit Geländer auf einer Seite der Rampe.
Ausführung: Feuerverzinkt
| Bezeichnung | Abmessung BxL (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| Ramp | 900x1500 | 174150901 | |
| Ramp | 900x2000 | 174200901 | |
| Ramp | 900x2500 | 174250901 | |
| Ramp | 900x3000 | 174300901 | |
| Ramp | 900x3500 | 174350901 | |
| Ramp | 900x4000 | 174400901 | |
| Ramp | 900x4500 | 174450901 | |
| Ramp | 900x5000 | 174500901 | |
| Ramp | 900x5500 | 174550901 | |
| Ramp | 900x6000 | 174600901 |

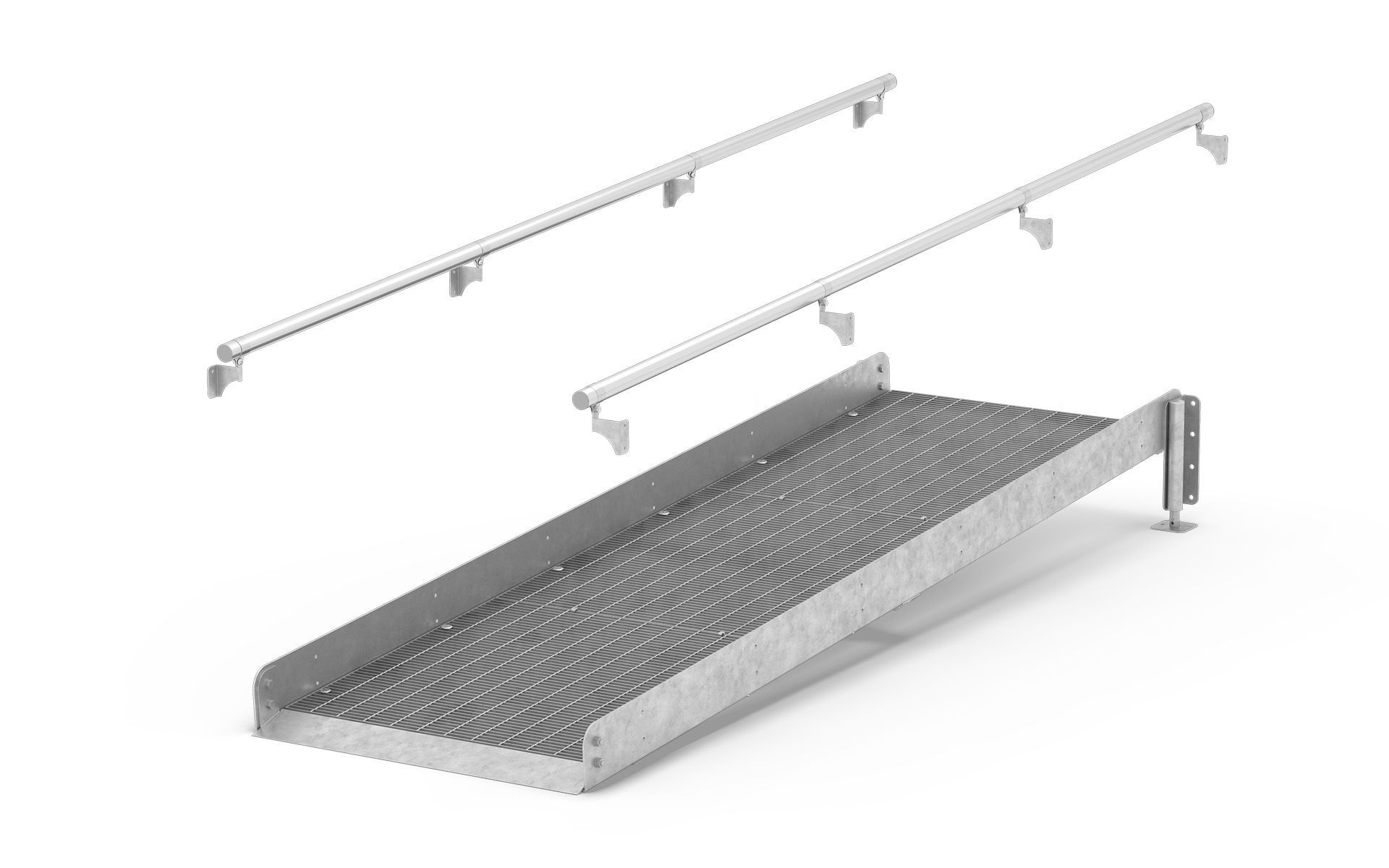

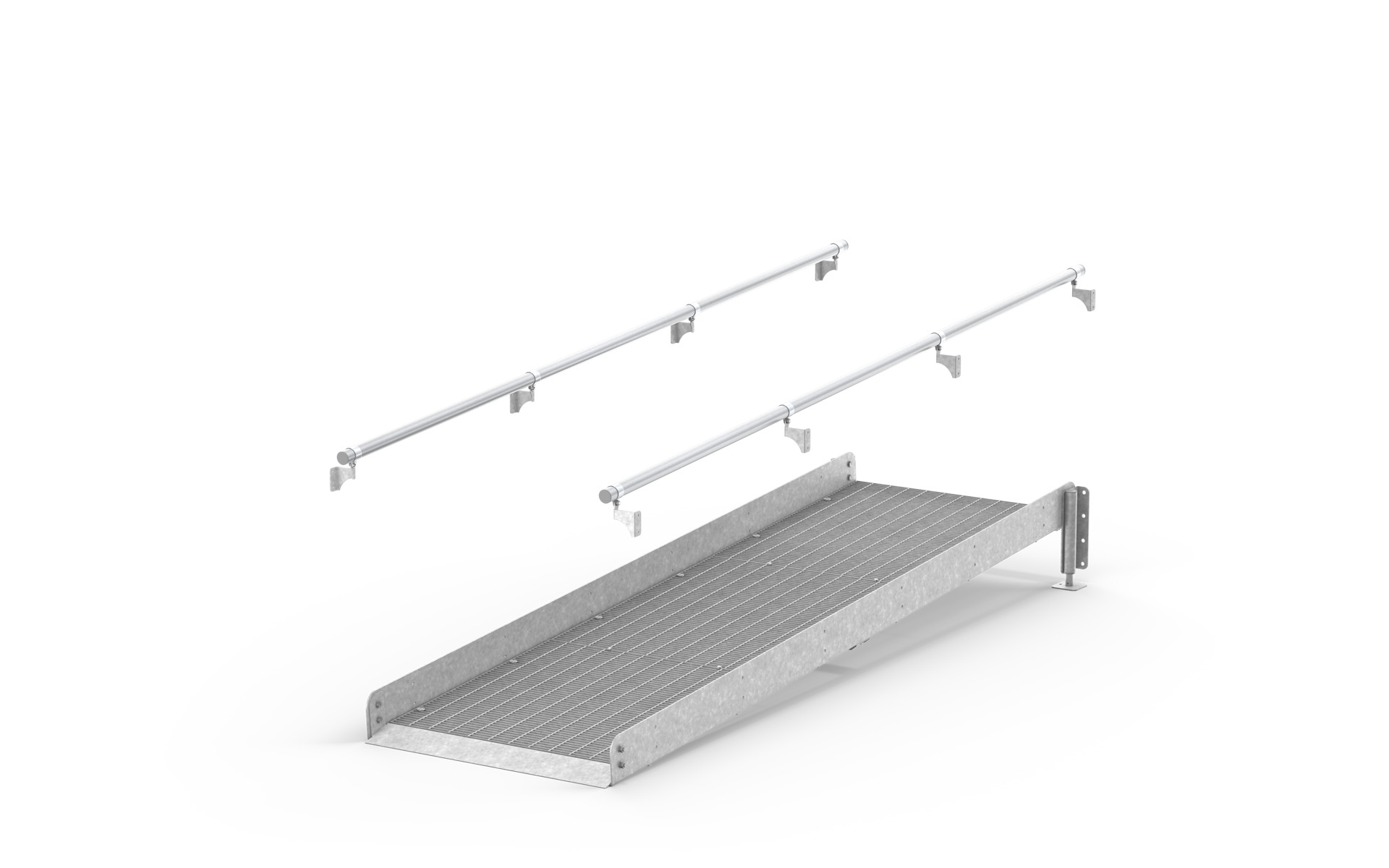

Rampe, versehen mit an Wand montiertem Handlauf auf beiden Seiten.
Ausführung: Feuerverzinkt
| Bezeichnung | Abmessung BxL (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| Ramp | 900x1500 | 174150922 | |
| Ramp | 900x2000 | 174200922 | |
| Ramp | 900x2500 | 174250922 | |
| Ramp | 900x3000 | 174300922 | |
| Ramp | 900x3500 | 174350922 | |
| Ramp | 900x4000 | 174400922 | |
| Ramp | 900x4500 | 174450922 | |
| Ramp | 900x5000 | 174500922 | |
| Ramp | 900x5500 | 174550922 | |
| Ramp | 900x6000 | 174600922 |
Rampe ohne Geländer und Handlauf.
Ausführung: Feuerverzinkt
| Bezeichnung | Abmessung BxL (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| Ramp | 900x1500 | 174150900 | |
| Ramp | 900x2000 | 174200900 | |
| Ramp | 900x2500 | 174250900 | |
| Ramp | 900x3000 | 174300900 | |
| Ramp | 900x3500 | 174350900 | |
| Ramp | 900x4000 | 174400900 | |
| Ramp | 900x4500 | 174450900 | |
| Ramp | 900x5000 | 174500900 | |
| Ramp | 900x5500 | 174550900 | |
| Ramp | 900x6000 | 174600900 |
Geländer

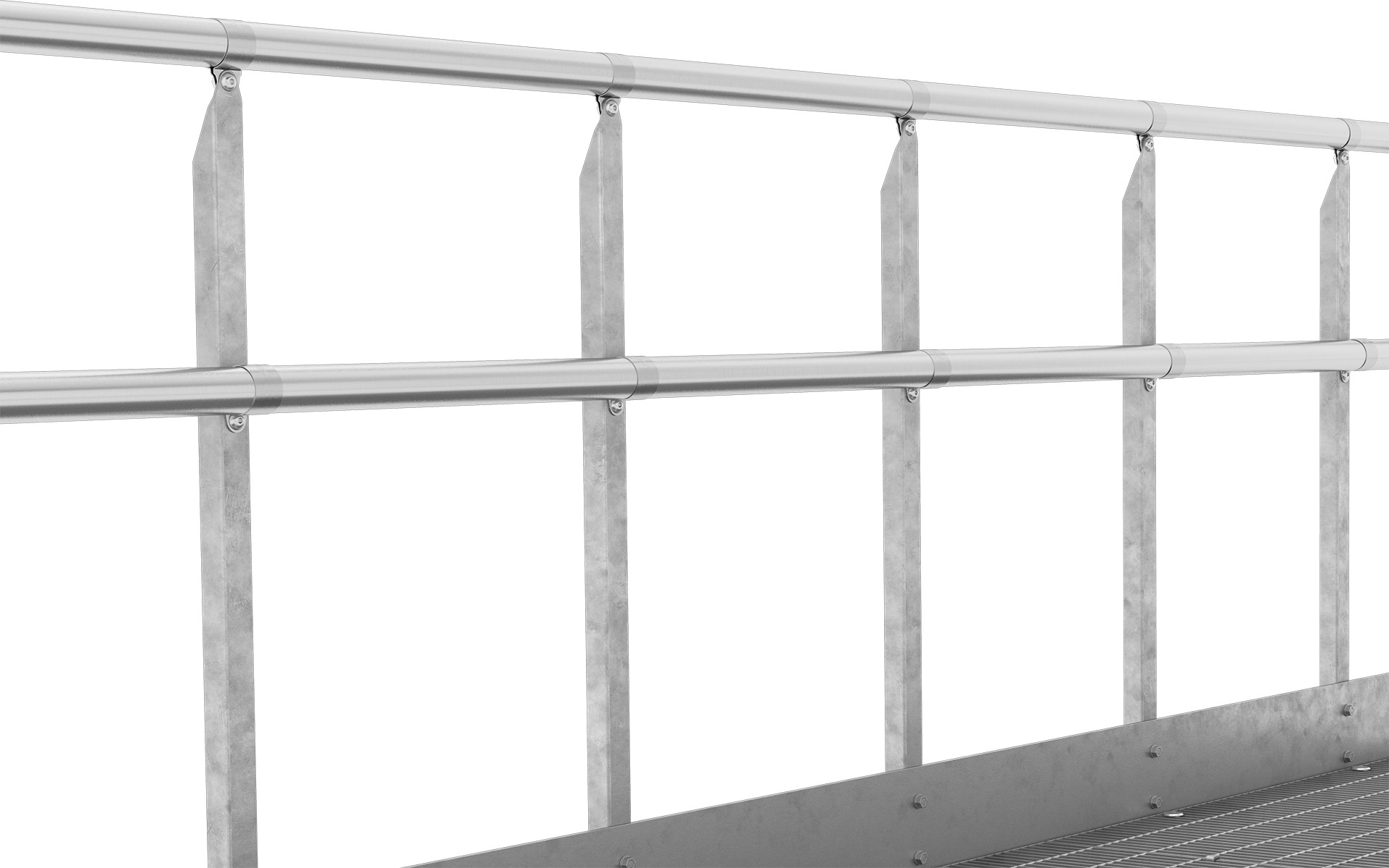

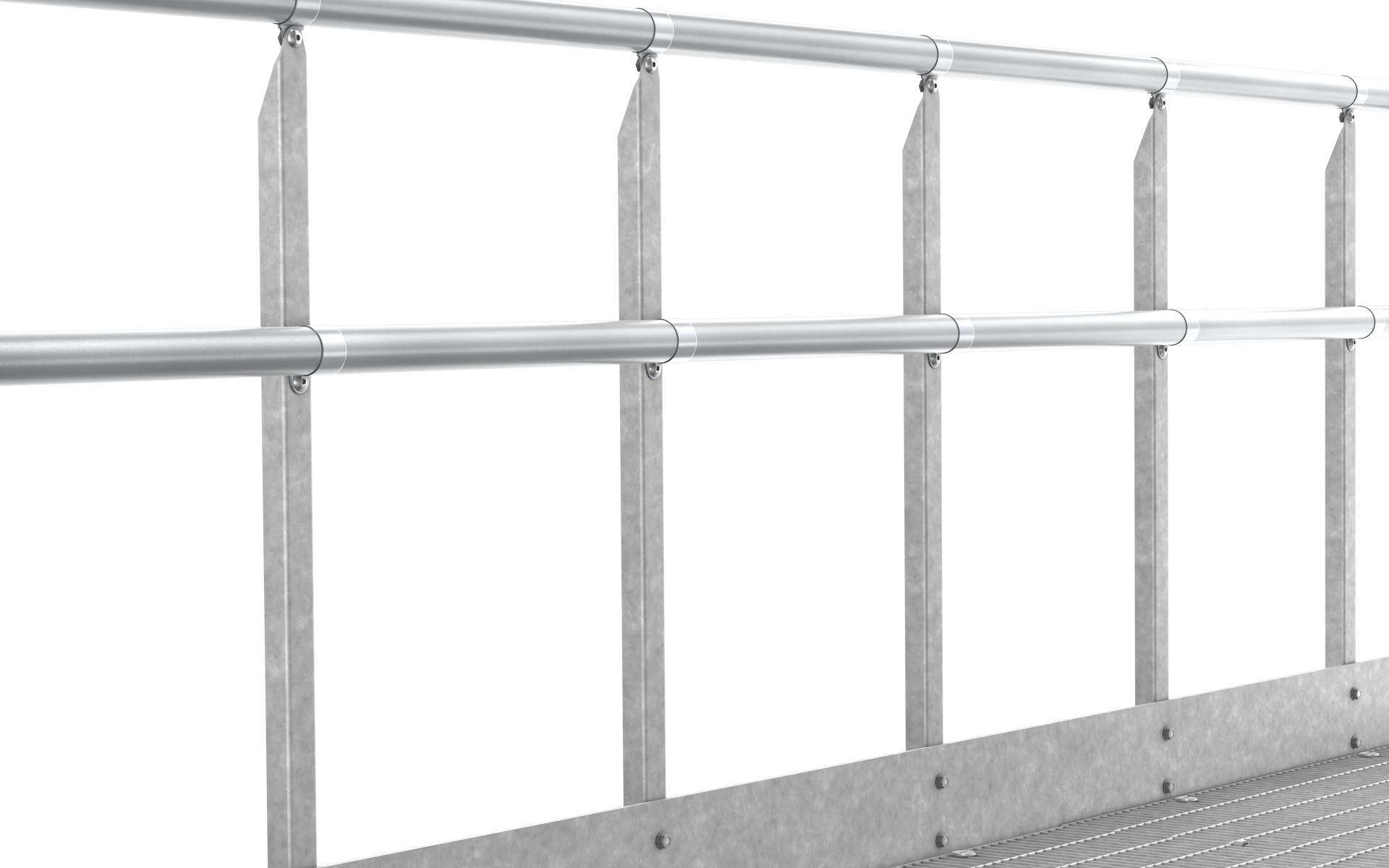

Unser Standardsortiment umfasst zwei verschiedene Geländerarten.

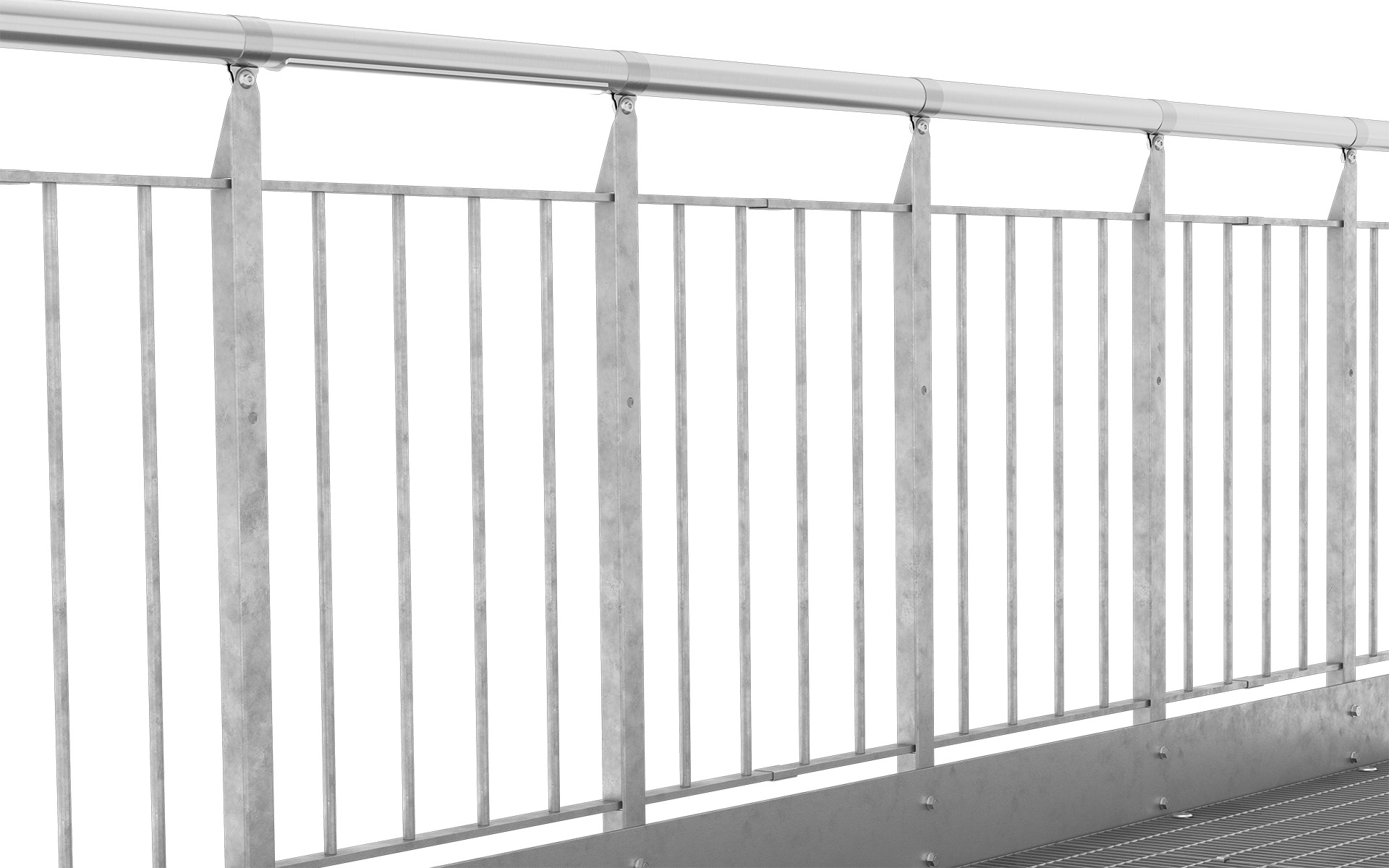

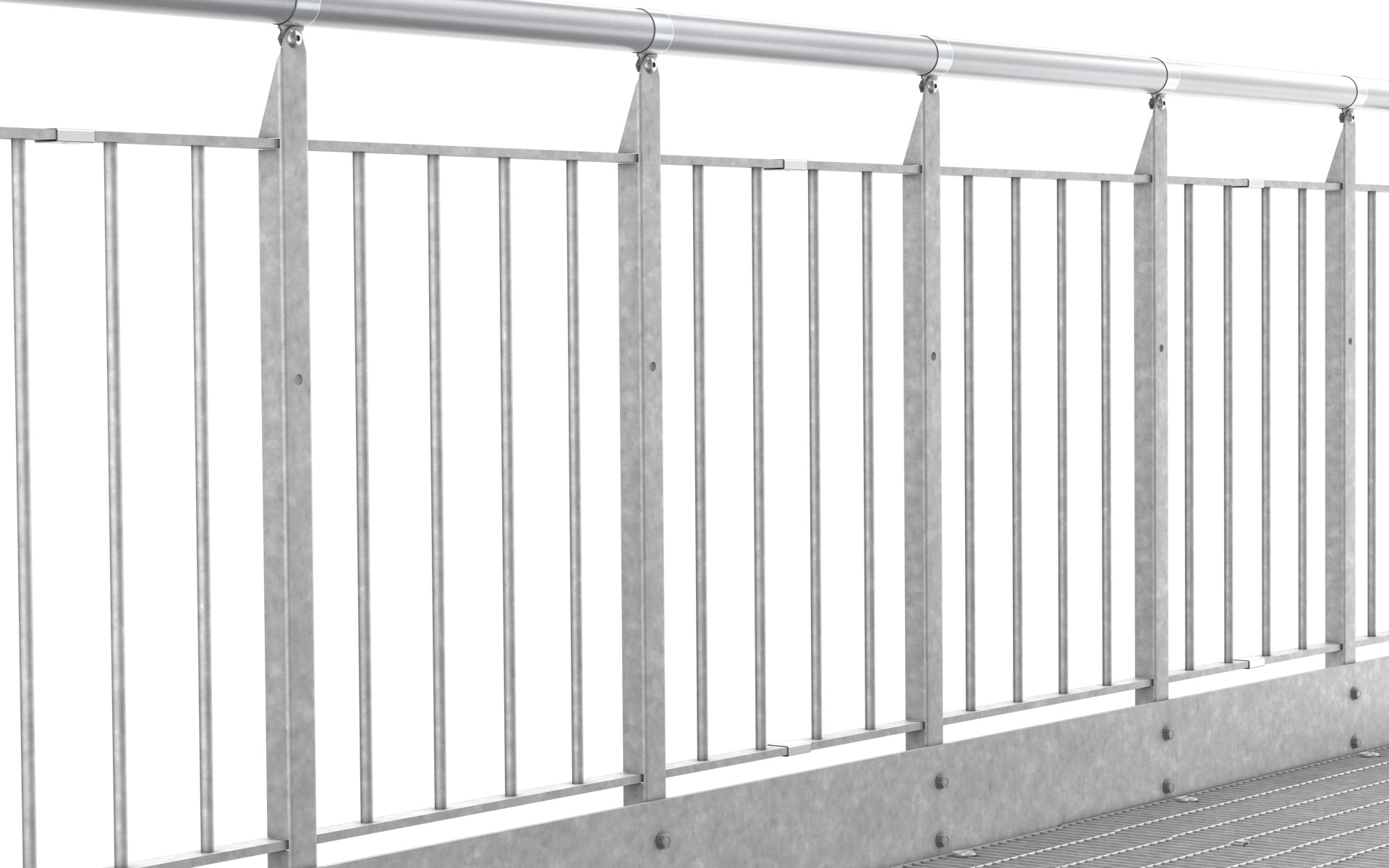

Geländer Rundstab
Ein lagergeführtes und kindersicheres Geländer mit einer maximalen Öffnungsweite von 100 mm.
Optionen Geländer

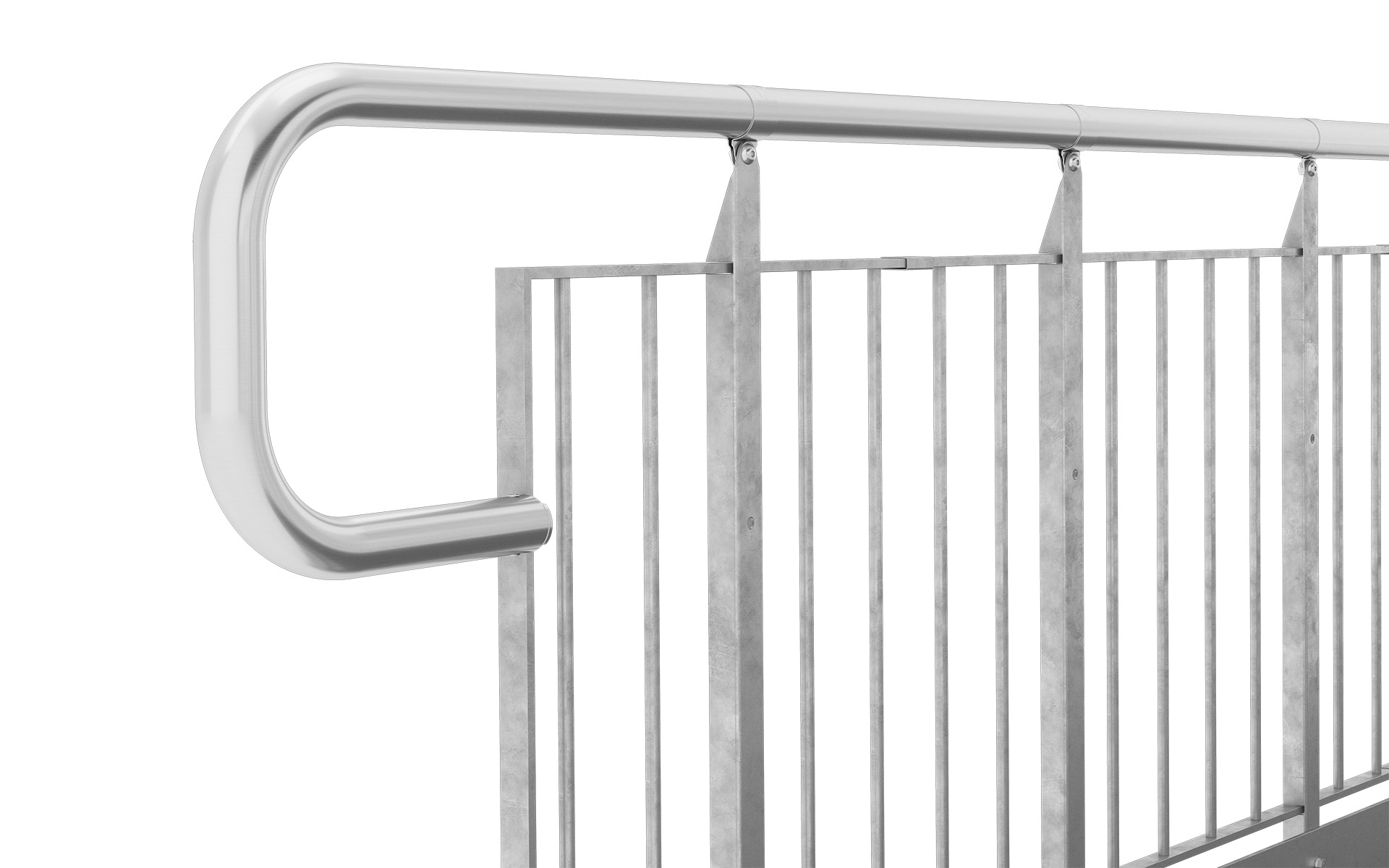

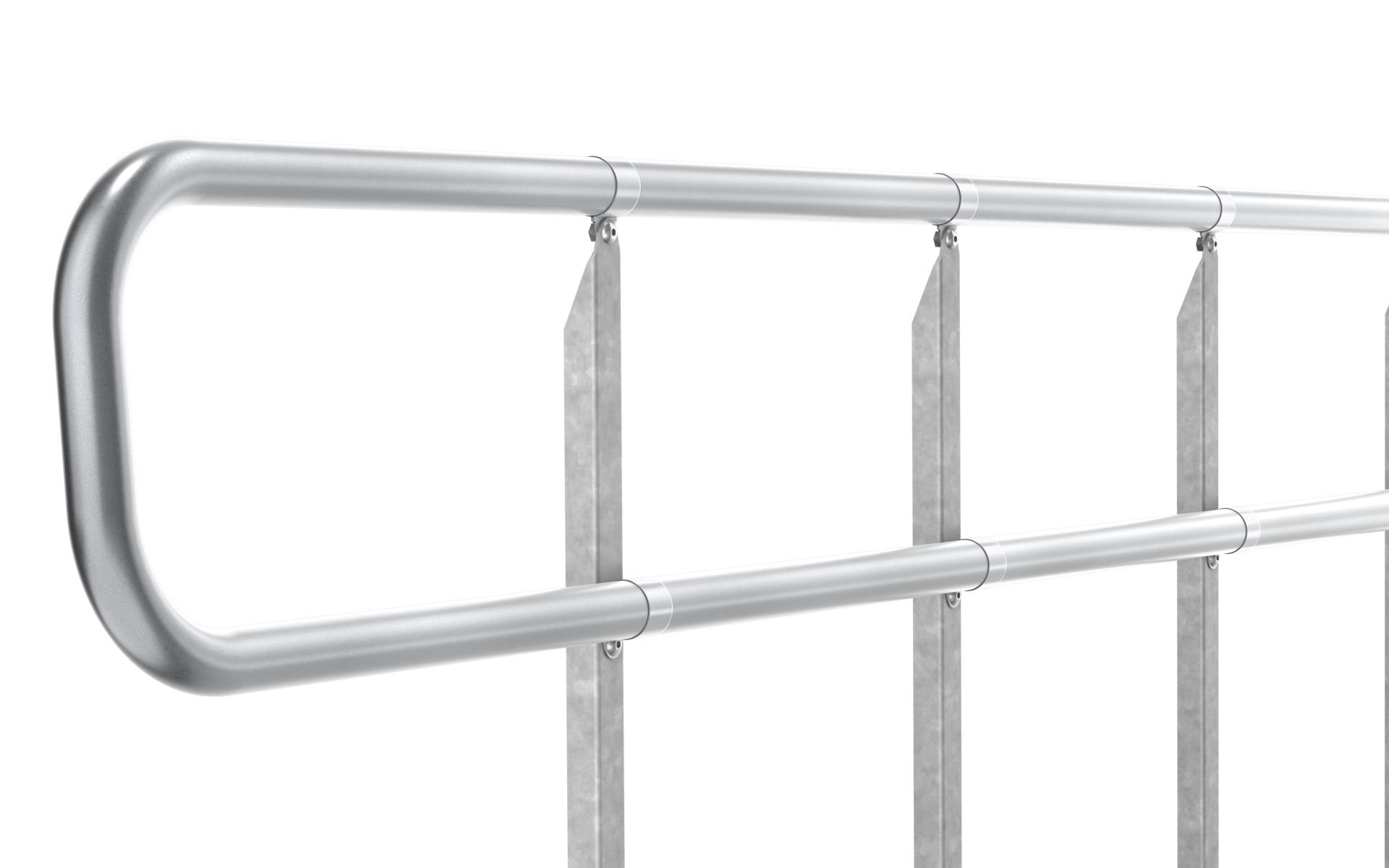

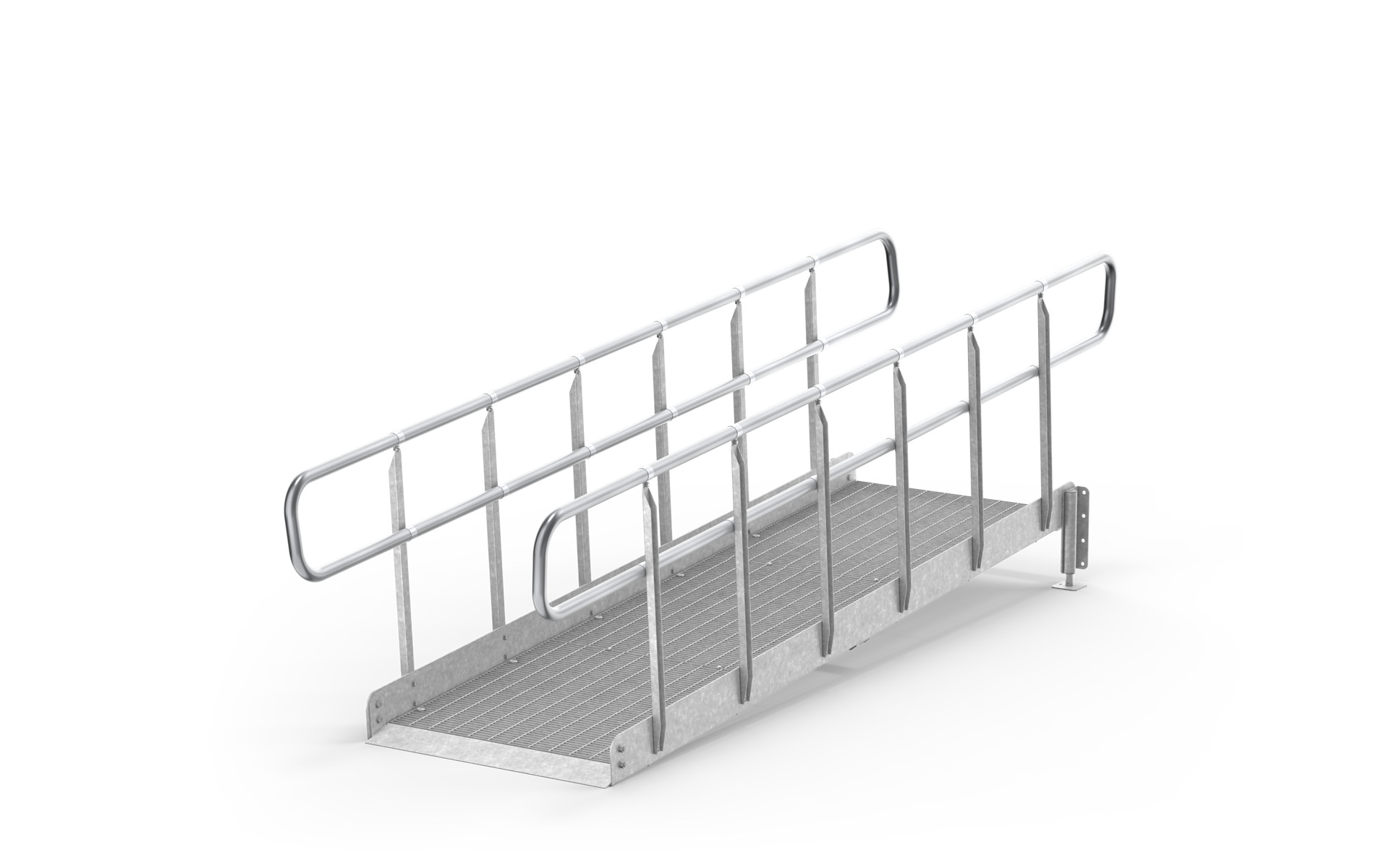

Um die Zugänglichkeit und Sicherheit der Rollstuhlrampen zu verbessern, können sie mit verlängerten Handläufen versehen werden. Die Handläufe können am Anfang und am Ende der Rampe um 300 mm verlängert werden.

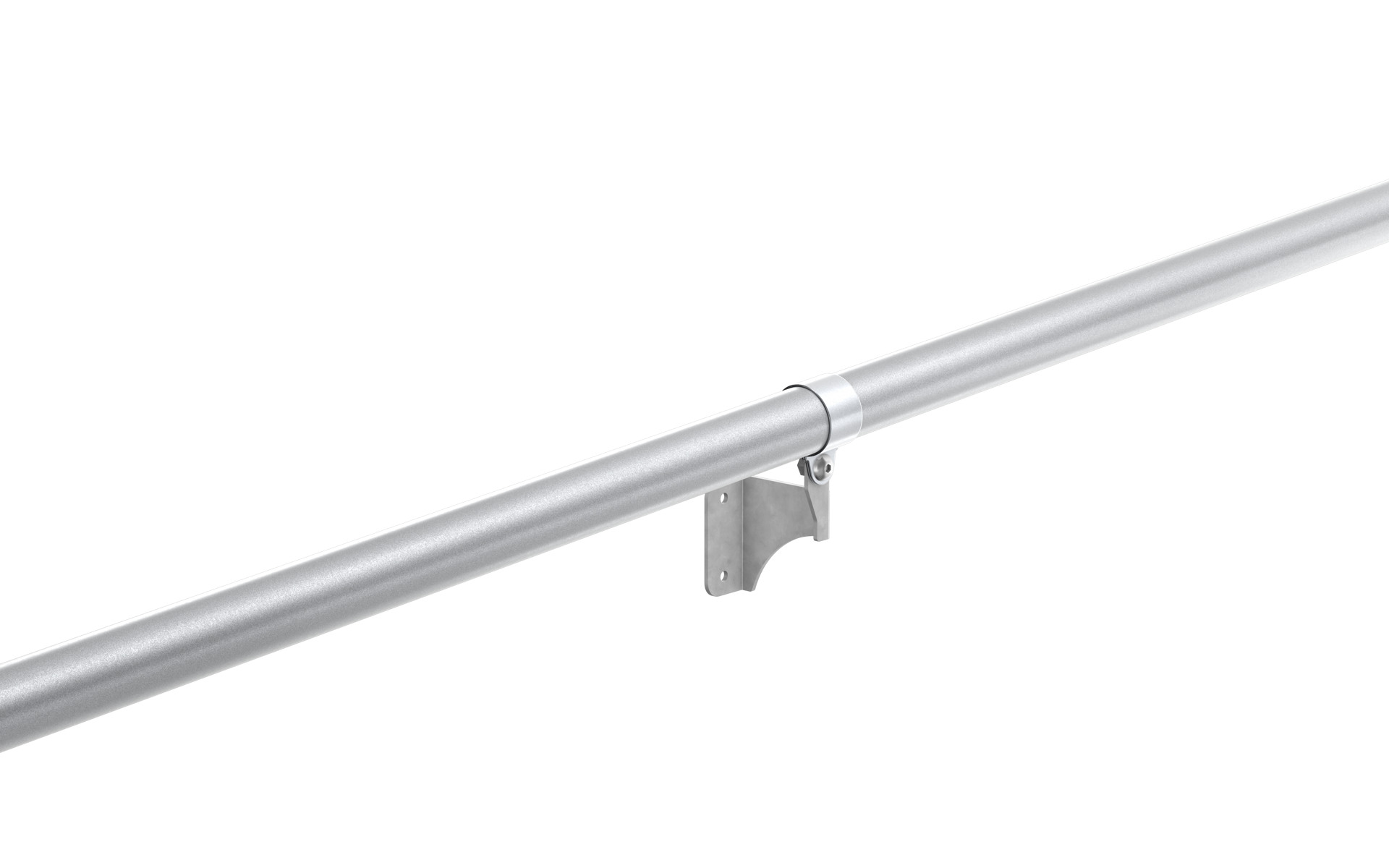

Um die Zugänglichkeit und Sicherheit zu verbessern, können die Rampen mit Handläufen versehen werden. Der Handlauf wird an der Wand angebracht.
Absätze
Wir haben Standardpodeste für Rampen aus Gitterrosten auf Lager. Diese Absätze werden auch als Ruhepodeste/Wendeabsätze zwischen zwei Rampen verwendet. Entsprechend der geltenden Vorschriften müssen Ruhepodeste verwendet werden, wenn die Rampe länger als 6 Meter ist. Das gesamte Material ist standardmäßig feuerverzinkt.

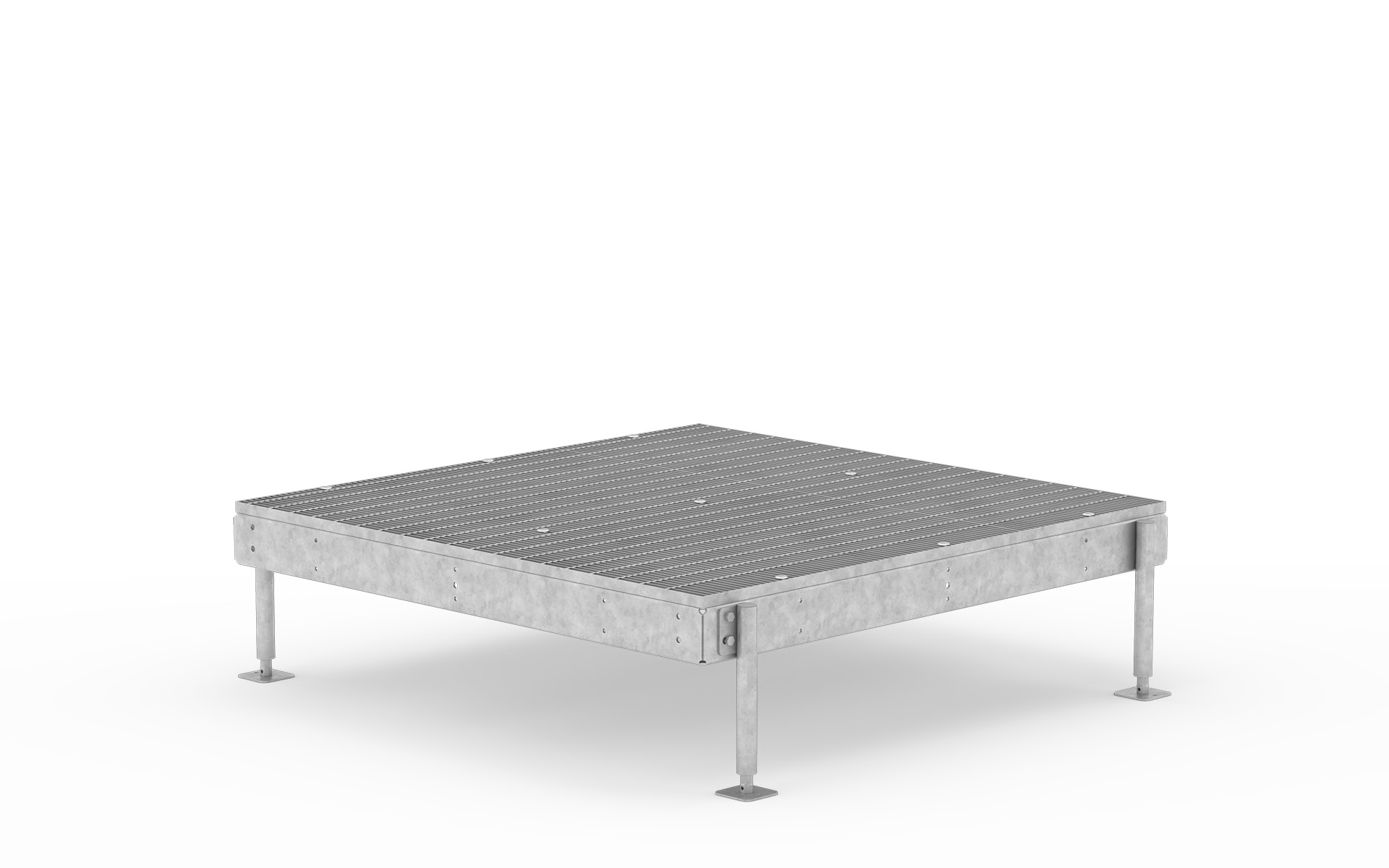

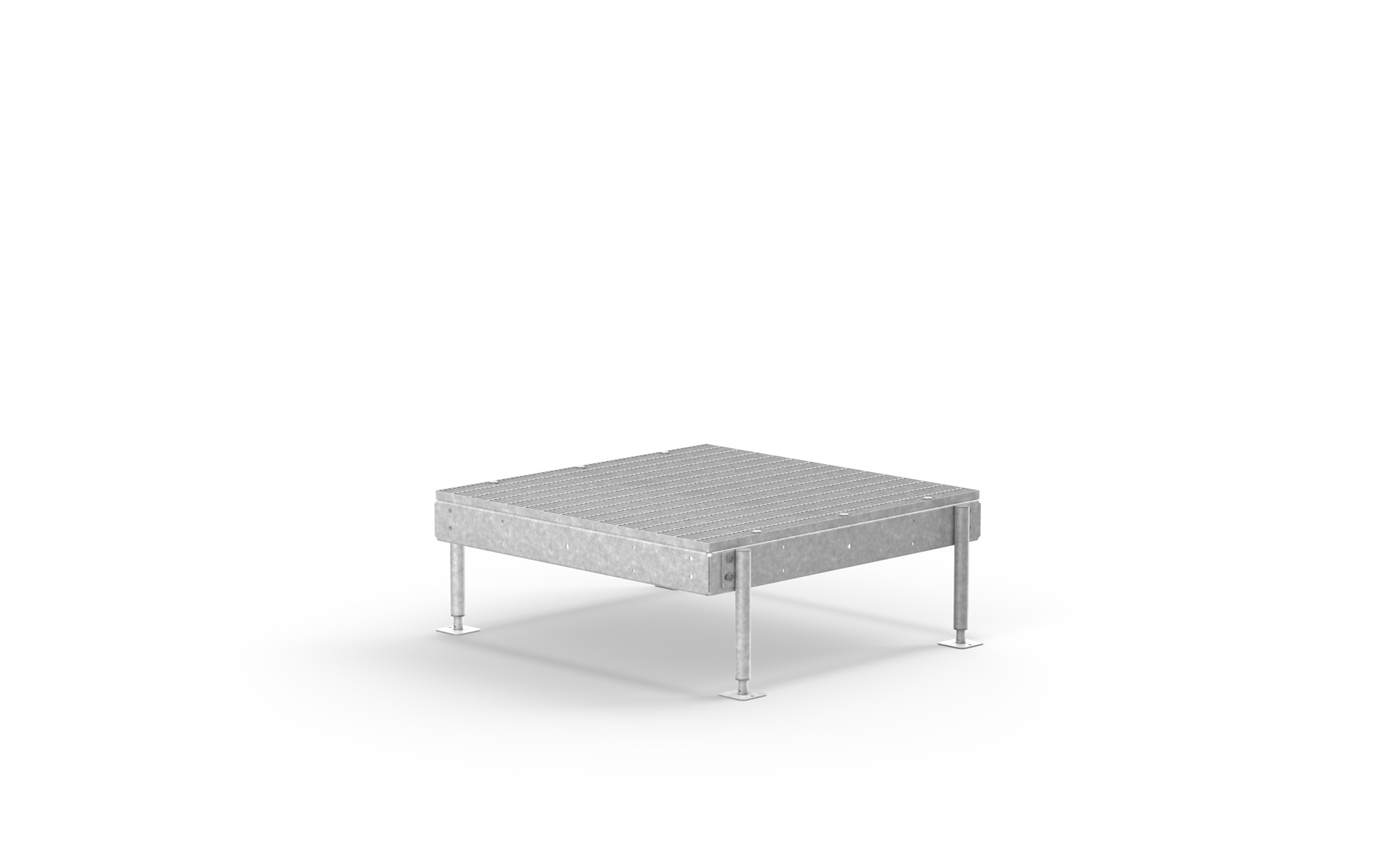

Untergestell einschließlich Gitterroste mit Maschenweite c/c 17 x 75 mm.
Ausführung: Feuerverzinkt
| Abmessung LxB (mm) | Art.-Nr. | Lagerware |
|---|---|---|
| 1110x2010 | 174111201 | |
| 1110x1110 | 174111111 | |

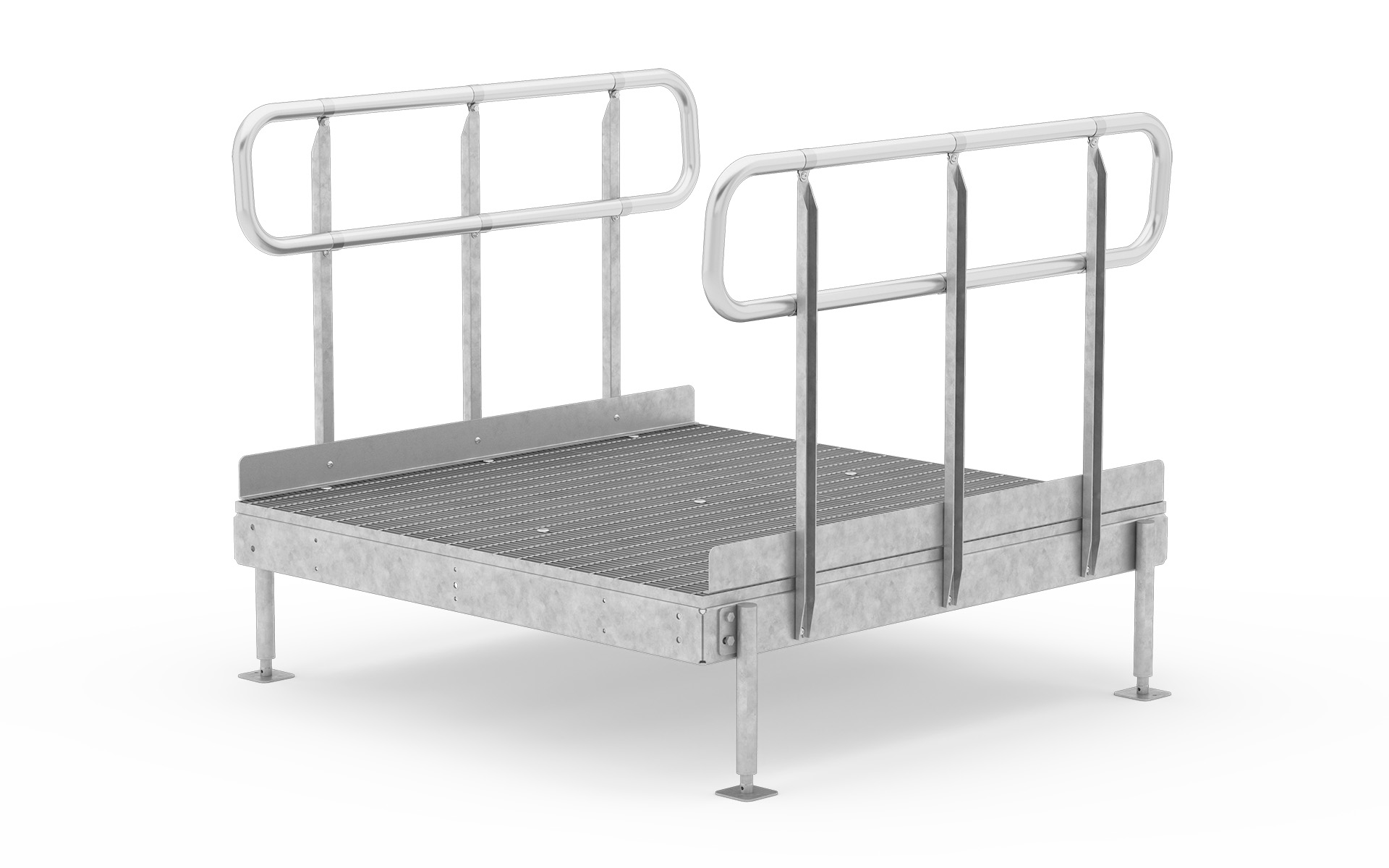

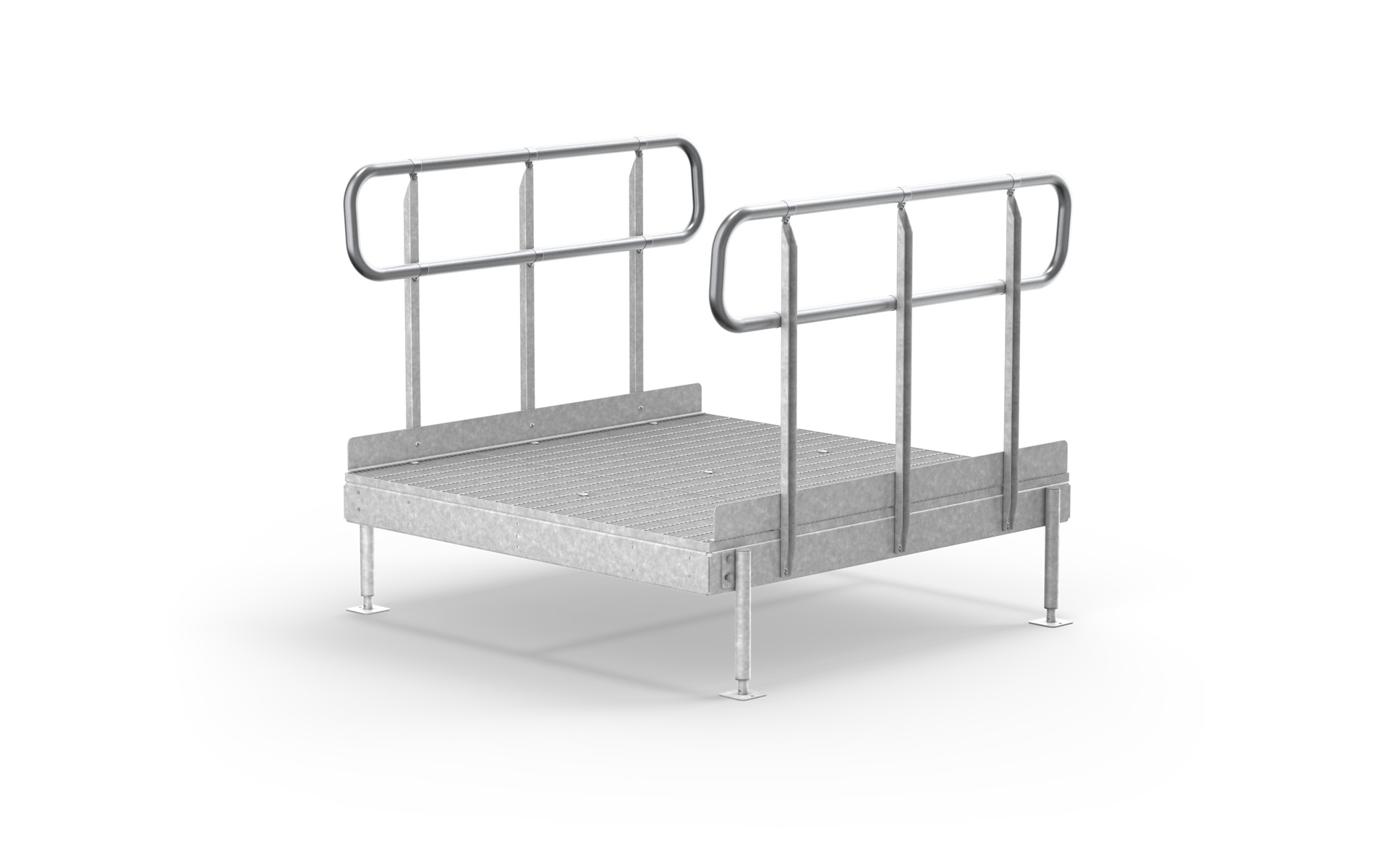

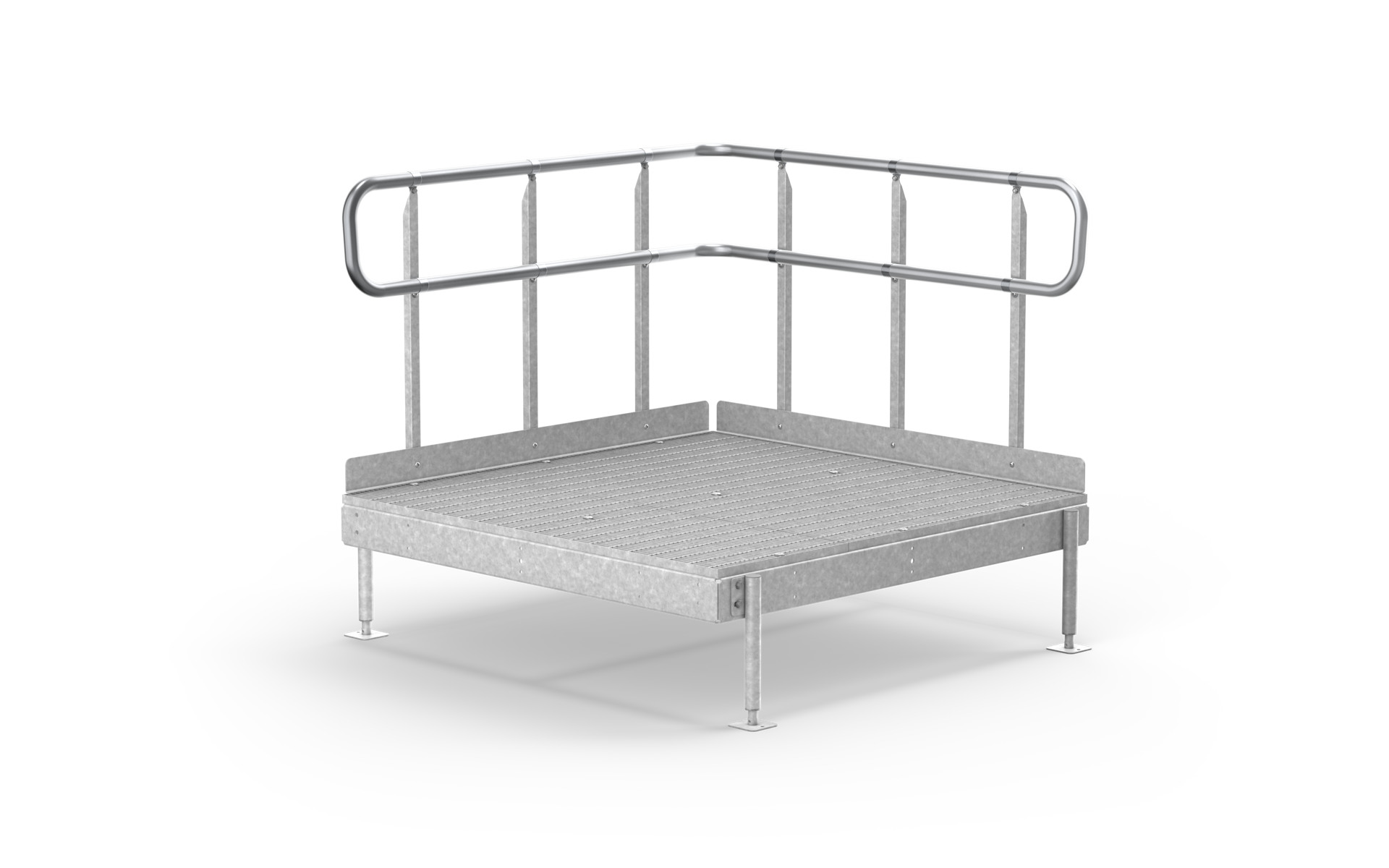

Geländer in gerader und gewinkelter Ausführung einschließlich Fußleiste.
Ausführung: Feuerverzinkt
| Bezeichnung | Länge (mm) | Art.-Nr. |
|---|---|---|
| Geländer und Fußleiste | 2000 | 174200 |
| Geländer und Fußleiste | 1500 | 174150 |
| Geländer und Fußleiste | 1100 | 174110 |
| Geländer und Fußleiste | 1500x1500 (LxB) | 174150150 |
| Geländer und Fußleiste | 1100x1100 (LxB) | 174110110 |

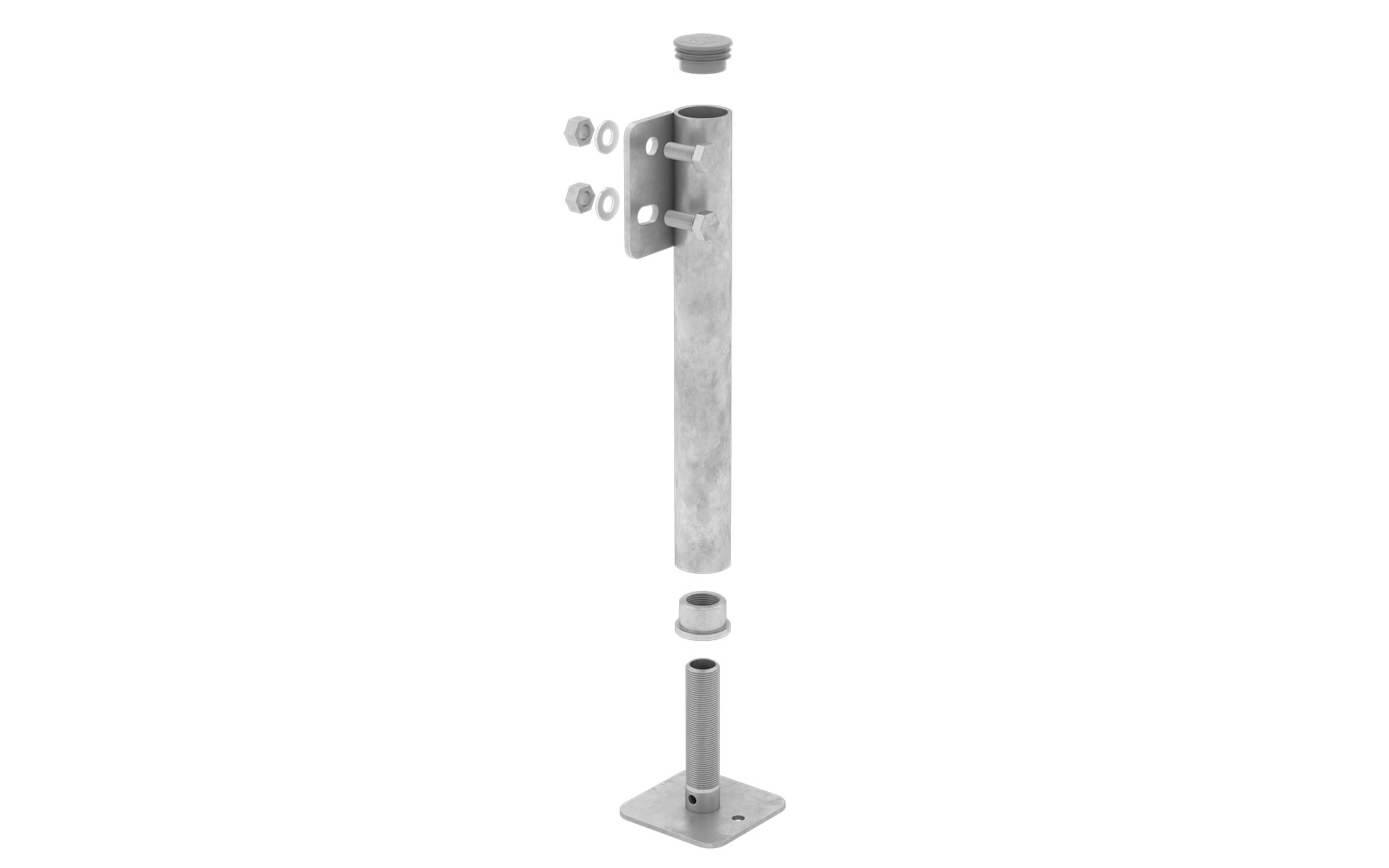

Stützbein aus Stahlrohr ø 42 mm im Satz mit 4 St. Am unteren Ende wird eine Gewindebuchse in das Rohr eingepresst. Eine Fußplatte mit einem angeschweißten Gewinderohr, das in die Gewindebuchse passt, sorgt für einen Einstellbereich von 30–100 mm.
Ausführung: Feuerverzinkt
| Länge (mm) | Einstellbare Höhe Oberseite Treppenabsatz (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| 350 | H=405-475 | 1740350 | |
| 600 | H=655-725 | 1740600 | |
| 1000 | H=1055-1125 | 1741000 |

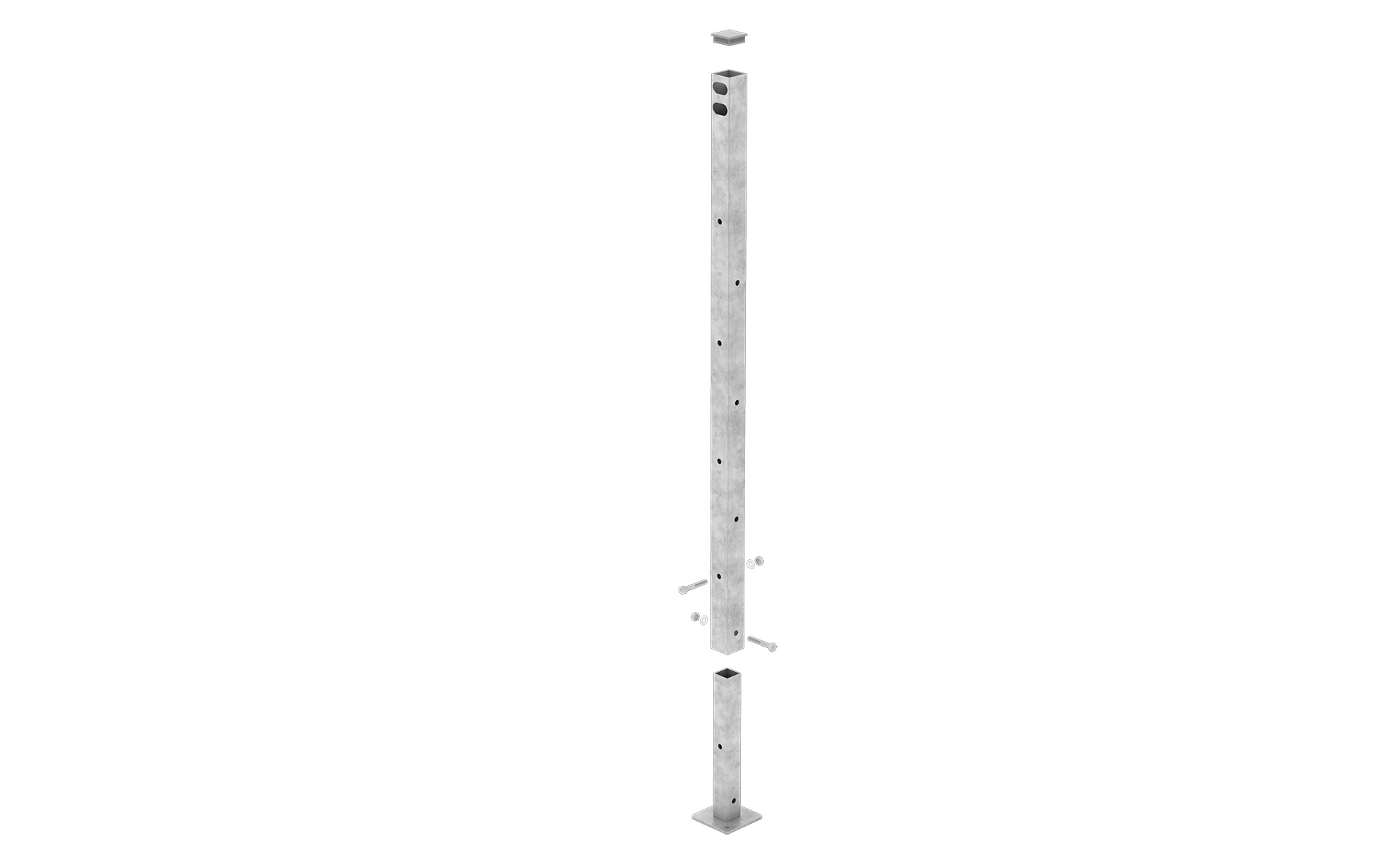

Vollständiges und einstellbares Stützbein mit einem Einstellbereich von 480–1600 mm. Das Stützbein wird aus Vierkantrohr KKR 60 x 60 x 3 mm mit einer Länge von 1450 mm hergestellt. Das Vierkantrohr wird bei der Montage auf die gewünschte Länge abgelängt.
Das Stützbein wird vollständig mit Bein, Fußteil, Abschlussdeckel aus Kunststoff und zugehörigen Schraubenteilen geliefert.
Die Stützbeine müssen alle 3 Meter angebracht werden.
| Bezeichnung | Einstellbare Höhe (mm) | Art.-Nr. | Lagerware |
|---|---|---|---|
| Stützbein KKR | 480-1600 | 1741650 |
Zubehör
Kontrastmarkierung aus schwarzlackiertem gestanztem Blech. Das Profil lässt sich leicht an unseren Rampen aus Stahl montieren.
Die Standardlackierung der Kontrastmarkierung ist schwarz, andere Farben sind auf Anfrage verfügbar.
Oberflächenbehandlung
Unsere Rampen sind in der Standardausführung feuerverzinkt, sowie ein Teil der Baugruppen erhält eine Magnelis®, Oberflächenbeschichtung. Die Oberflächenbehandlung des Geländers erfolgt in unserem eigenen Werk und ist beständig gegen hohe Belastungen. Unser Verfahren sorgt für einen besonders starken Korrosionsschutz. Für weitere Informationen besuchen Sie bitte unsere Seite über die Oberflächenbehandlung.
Feuerverzinkt
