Befestigungsteile für Gitterroste

BEFESTIGUNGSTEILE

Gitterroste, Lochblechroste und Blechprofilroste sollten am Untergestell verankert werden, was auf unterschiedliche Weise erfolgen kann. Hier werden einige von Weland empfohlene Möglichkeiten aufgezeigt, wie die verschiedenen Rostprodukte am Untergestell verankert werden können.

Lagergeführte Befestigungsteile sind sowohl als komplette als auch als getrennte Teile erhältlich. Die Befestigungsteile sind sowohl in feuerverzinkter Ausführung als auch aus Edelstahl erhältlich.
Erfahren Sie mehr über die Teile für Gitterroste und finden Sie das, was für Ihre Montage am besten geeignet ist.

Komplette Befestigungsteile für Gitterroste

Die Befestigungsteile für Gitterroste sind sowohl als komplette als auch als getrennte Teile erhältlich. Die Standardverpackung für komplette Befestigungsteile enthält 100 Teile pro Karton.

Komplette Klammer für Gitterroste aus vier Teilen. Oberteil, Unterteil, Schraube und Mutter. Erhältlich mit den Schraubenlängen 50, 60, 70 und 80 mm. Die Montage erfolgt am Untergestell ohne Bohren.

Geeignet für die Rosttypen: A, D, F, H, J, HN9-T und JN9-T.
Ausführung: Feuerverzinkt oder Edelstahl Qualität EN 1.4404

Zum Rosttyp Zur Rosthöhe (mm) Oberflächenbehandlung Art.-Nr. Lagerware
D4, D6, A22x22 20-25 Fzv 163222011
D4, D6, A22x22 30-35 Fzv 163222021
D4, D6, A22x22 40-45 Fzv 163222031
F4 20-25 Fzv 163252011
F4 30-35 Fzv 163252021
F4 40-45 Fzv 163252031
F4 50 Fzv 163252041
H3, H4, H6, H9 20-25 Fzv 163332011
H3, H4, H6, H9 30-35 Fzv 163332021
H3, H4, H6, H9 40-45 Fzv 163332031
H3, H4, H6, H9 50 Fzv 163332041
H3, H4, H6, H9 30-35 Rf 163332022
H3, H4, H6, H9 40-45 Rf 163332032
J9 20-25 Fzv 163413011
J9 30-35 Fzv 163413021
J9 40-45 Fzv 163413031
J9 50 Fzv 163413041

Komplette Klammer aus vier Teilen. Spezialoberteil, Unterteil, Schraube und Mutter. Erhältlich mit den Schraubenlängen 50, 60, 70 und 80 mm. Die Montage erfolgt am Untergestell ohne Bohren.

Geeignet für die Rosttypen: H und J.
Ausführung: Feuerverzinkt

Zum Rosttyp Zur Rosthöhe (mm) Oberflächenbehandlung Art.-Nr. Lagerware
H3, H4, H6, H9 20-25 Fzv 163362511
H3, H4, H6, H9 30-35 Fzv 163362521
H3, H4, H6, H9 40-45 Fzv 163362531
H3, H4, H6, H9 50 Fzv 163362541
J9 20-25 Fzv 163442511
J9 30-35 Fzv 163442521
J9 40-45 Fzv 163442531
J9 50 Fzv 163442541

Komplette Klammer für feinmaschige Roste aus vier Teilen. Spezialoberteil, Unterteil, Schraube und Mutter. Erhältlich mit den Schraubenlängen 50 und 70 mm. Die Montage erfolgt am Untergestell ohne Bohren.

Geeignet für die Rosttypen: A, B, D und N.
Ausführung: Feuerverzinkt oder Edelstahl Qualität EN 1.4404
Lagergeführt

Zum Rosttyp Zur Rosthöhe (mm) Oberflächenbehandlung Art.-Nr. Lagerware
B, D, N, A22x22 20 Fzv 163280011
B, D, N, A22x22 20 Rf 163280012
B, D, N, A22x22 25-40 Fzv 163280031
B, D, N, A22x22 25-40 Rf 163280032

Komplette J-Haken aus drei Teilen. J-Haken, Scheibe und Mutter. Passend für alle Gitterrostarten und A-Roste. Erhältlich mit den Bolzenlängen 38, 48, 58, 68 und 78 mm. Ins Untergestell müssen Löcher gebohrt werden.

Geeignet für die Rosttypen: A, B, D, F, H, I, J und N.
Ausführung: Oberflächenbehandlung Zink/Nickel

Abmessungen Gewindelänge (mm) Zur Rosthöhe (mm) Art.-Nr. Lagerware
M8 x 38 20 <20 163603801
M8 x 48 20 25-30 163604801
M8 x 58 20 35-40 163605801
M8 x 68 20 45-50 163606801
M8 x 78 20 55-60 163607801

Getrennte Befestigungsteile für Gitterroste

Die Befestigungsteile für Gitterroste sind sowohl als komplette als auch als getrennte Teile erhältlich. Zur Lastenübertragung zwischen Gitterrosten sind Clips verfügbar. Die Standardverpackung für getrennte Befestigungsteile enthält 100 Teile pro Karton.

ACHTUNG! Das Oberteil mit den Abmessungen 22 x 20 mm kann nicht zusammen mit M8x50–M8x80 mm verwendet werden.
Ausführung: Feuerverzinkt oder Edelstahl

Zum Rosttyp Abmessungen (mm) Oberflächenbehandlung Art.-Nr. Lagerware
D4, D9, A22x22 22 x 20 Fzv 163222001
F4, F9 25 x 20 Fzv 163252001
H3, H4, H6, H9 33 x 20 Fzv 163332001
H3, H4, H6, H9 33 x 20 Rf 163332002
J9 41 x 30 Fzv 163413001

Ausführung: Feuerverzinkt oder Edelstahl

Zum Rosttyp Durchmesser Oberflächenbehandlung Art.-Nr. Lagerware
B, D, N, A22x22 28 Fzv 163280001
B, D, N, A22x22 28 Rf 163280002

Ausführung: Feuerverzinkt

Zum Rosttyp Abmessungen (mm) Oberflächenbehandlung Art.-Nr. Lagerware
H3, H4, H6, H9 36 x 25 Fzv 163362501
J9 44 x 25 Fzv 163442501

Ausführung: Feuerverzinkt

Zum Rosttyp Abmessungen (mm) Oberflächenbehandlung Art.-Nr. Lagerware
HN9-T, JN9-T 48 x 30 Fzv 163483001

Ausführung: Feuerverzinkt oder Edelstahl

Zur Rosthöhe (mm) Abmessungen Oberflächenbehandlung Art.-Nr. Lagerware

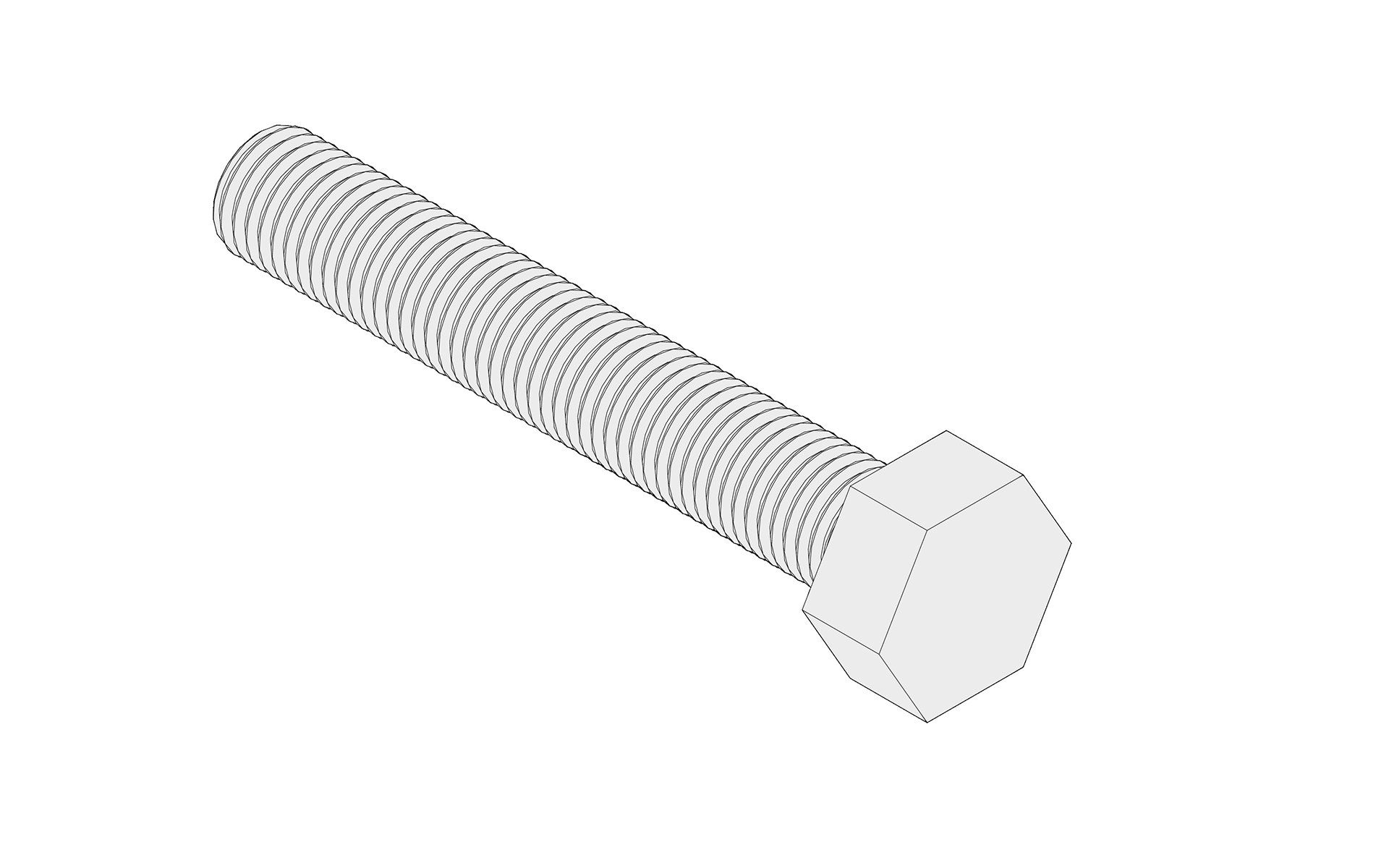

20-25 M8 x 50 Fzv 163605001
30-35 M8 x 60 Fzv 163606001
30-35 M8 x 60 Rf 163606002
40-45 M8 x 70 Fzv 163607001
40-45 M8 x 70 Rf 163607002
50 M8 x 80 Fzv 163608001

Ausführung: Feuerverzinkt oder Edelstahl

Zur Rosthöhe (mm) Abmessungen Oberflächenbehandlung Art.-Nr. Lagerware

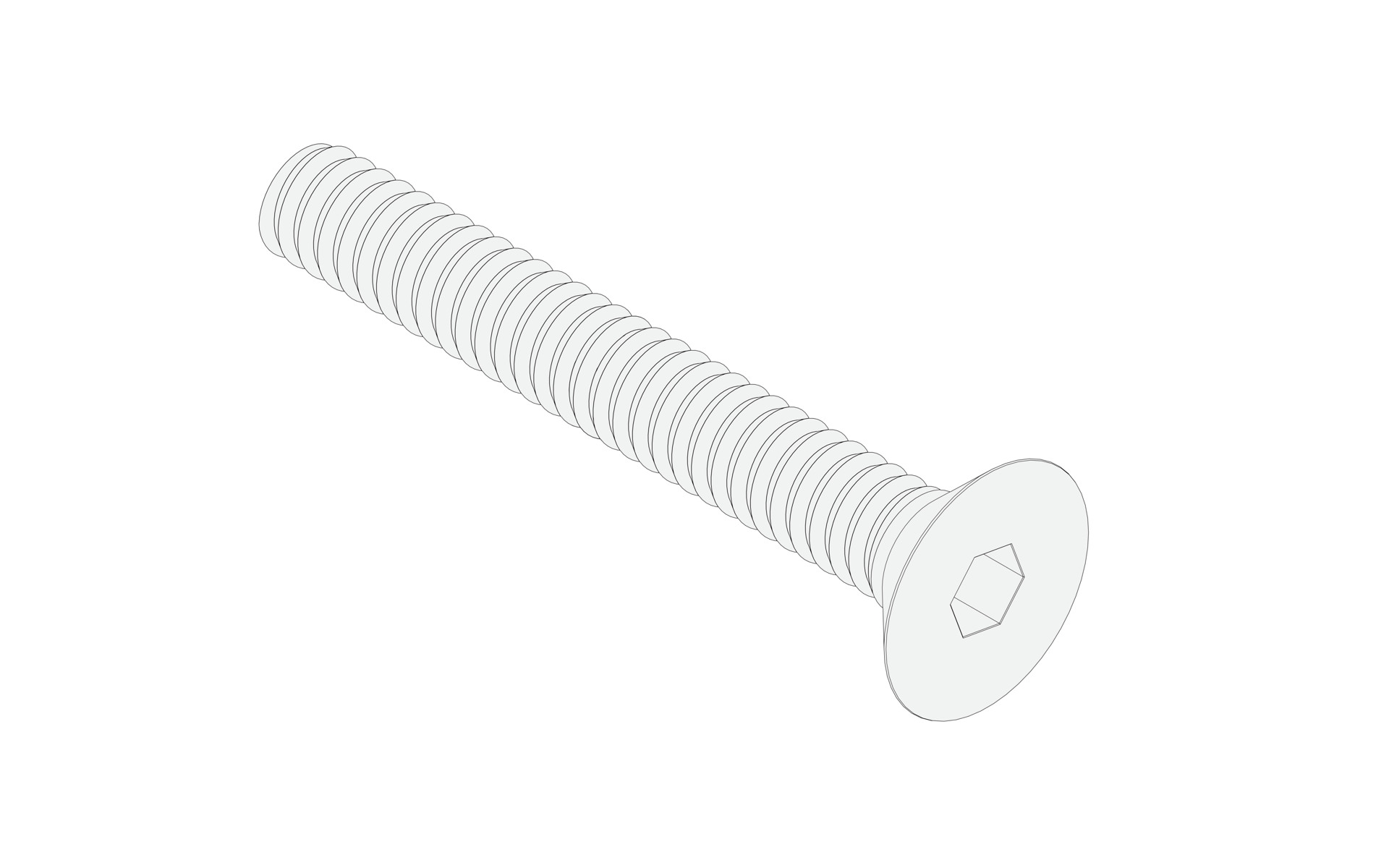

20-25 M8 x 50 Rf 1636050042
30-40 M8 x 70 Fzv 1636070041
30-40 M8 x 70 Rf 1636070042

Ausführung: Oberflächenbehandlung Zn/Ni C4

Zur Rosthöhe (mm) Abmessungen Oberflächenbehandlung Art.-Nr. Lagerware
20-30 M8 x 50 Zn/Ni C4 163615001

Bohrleistung max. 6 mm Dicke.
Ausführung: Oberflächenbehandlung Zn/Ni C4

Zur Rosthöhe (mm) Abmessungen Oberflächenbehandlung Art.-Nr. Lagerware
20-30 6,3 x 50 Zn/Ni C4 163145001

Torx T30. Bohrleistung max. 6 mm Dicke.
Ausführung: Oberflächenbehandlung Zn/Ni C4

Zur Rosthöhe (mm) Abmessungen Art.-Nr. Lagerware
25-35 6,3 x 60 163636001

Bohrschraube mit Gewindeteil und Schraubkopf aus Edelstahl A2 mit Bohrspitze aus Karbonstahl. Bohrleistung max. 12 mm Dicke.
Ausführung: Edelstahl

Zur Rosthöhe (mm) Abmessungen Art.-Nr.
20-25 5,5 x 50 163555002
30-40 5,5 x 65 163556502

Schlitzschraube mit Linsenkopf.
Ausführung: Edelstahl

Zum Rosttyp Abmessungen Art.-Nr. Lagerware
A33x11 Höhe 20-40 mm M8 x 60 164608602

Ausführung: Oberflächenbehandlung Zn/Ni C4

Bezeichnung Abmessungen (mm) Art.-Nr. Lagerware
Bohrer 7,6 16376

Ausführung: Feuerverzinkt oder Edelstahl



Zum Rosttyp Abmessungen Oberflächenbehandlung Art.-Nr. Lagergeführt
A, B, D, F, H, N 40 mm Fzv 163400001
A, B, D, F, H, N 40 mm Rf 163400002
J, HN9-T, JN9-T 50 mm Fzv 163500001
J, HN9-T, JN9-T 50 mm Rf 163500002

Passend unter anderem für obiges Unterteil. M8
Ausführung: Feuerverzinkt oder Edelstahl

Zum Rosttyp Abmessungen Oberflächenbehandlung Art.-Nr. Lagergeführt
A, B, D, F, H, N 15 mm Fzv 163601501
A, B, D, F, H, N 15 mm Rf 163601502
J, HN9-T, JN9-T 22 mm Fzv 163602201
J, HN9-T, JN9-T 22 mm Rf 163602202

Passend unter anderem für J-Haken. M12.

Bezeichnung Art.-Nr. Lagerware
M12 RF A4 1646120012

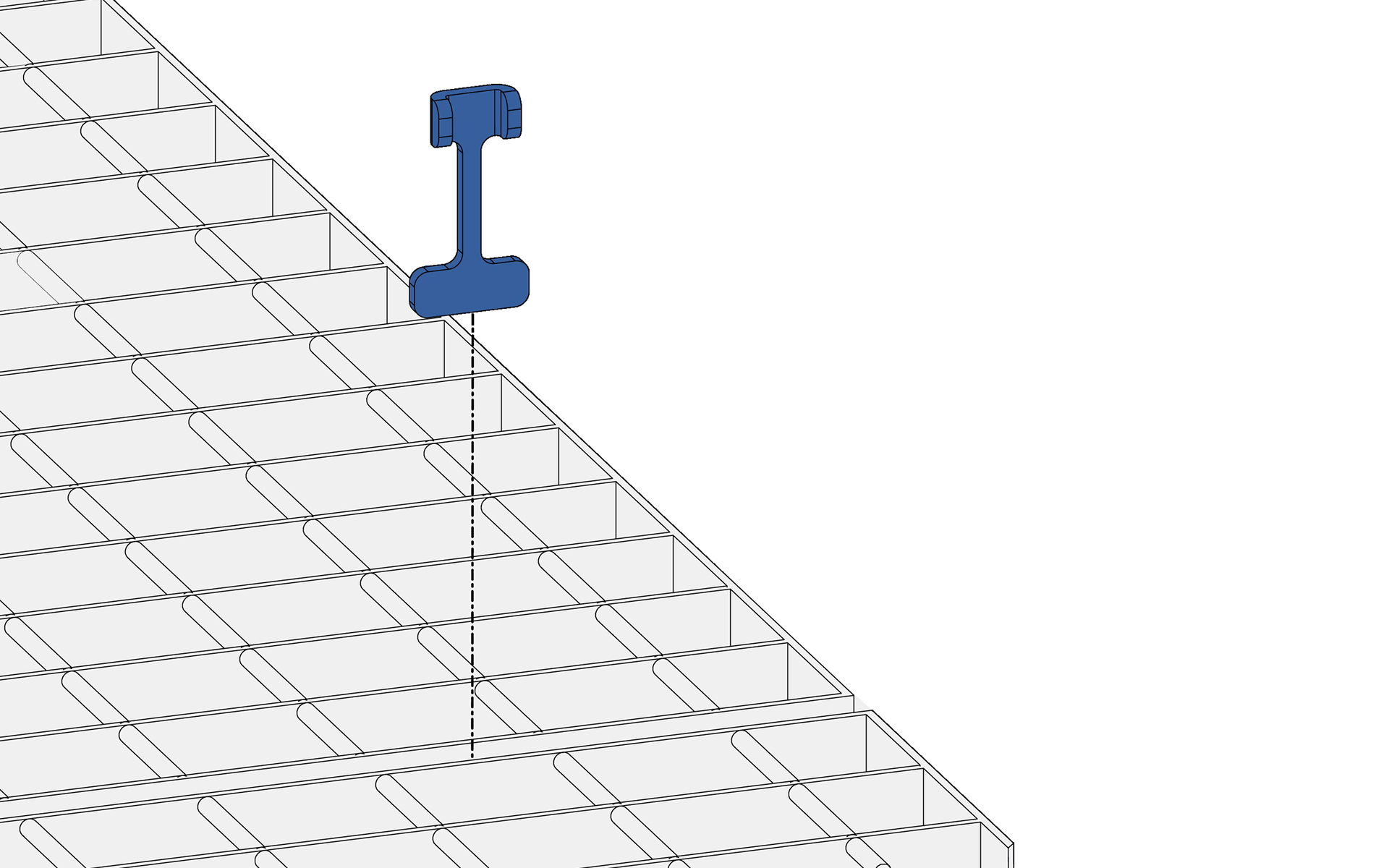

Die Clips wirken dem Durchbiegen zwischen den Gitterrosten entgegen. Die Clips halten die Roste besser zu einer Einheit zusammen. Passend für alle Gitterrosttypen mit Höhen 20, 25, 30, 35 und 40 mm.

Geeignet für die Rosttypen: A, B, D, F, H, I, J und N.
Ausführung: Edelstahl Qualität EN 1.4404

Montageanweisung (Siehe Bildspiel)1. Stecken Sie den Clips in die Fuge zwischen zwei Gittern ein.
2. Drehen Sie den Clips.
3. Schlagen Sie mit einem Hammer auf das Oberteil des Clips.

Zur Rosthöhe (mm) Art.-Nr. Lagerware
20 163032032
25 163032532
30 163033032
35 163033532
40 163034032

Separate Befestigungselemente für leichte Gitterroste

Separate Befestigungselemente für leichte Gitterroste. Die Standardschachtel für separate Befestigungselemente enthält 100 Stück.

Befestigungsschrauben MFT Taptite M6x65. In die Unterkonstruktionsträger müssen Löcher gebohrt werden.
Für folgende Gitterrosttypen geeignet: Leichter Gitterrost
Ausführung: ZnNi

Bezeichnung Zum Rosttyp Art.-Nr. Lagerware
Schraube Leichter Gitterrost 50 mm 0501381

Komplette Befestigungselemente für Schlitzgitterroste

Die Befestigungselemente für Schlitzgitterroste sind sowohl als Komplettsatz als auch als separate Elemente erhältlich. Die Befestigungselemente können auch für leichte Gitterroste vom Typ LDS verwendet werden. Die Standardschachtel für Befestigungselement-Komplettsätze enthält 100 Elemente.

Komplette dreiteilige Klammer für die Fixierung von Schlitzgitterrosten. Oberteil, Schraube (M8) und Mutter. In den Schraubenlängen 70 und 100 mm erhältlich. In die Unterkonstruktionsträger müssen Löcher gebohrt werden.
Für folgende Gitterrosttypen geeignet: Schlitzgitterroste mit einer Höhe von 40 und 70 mm.
Ausführung: Feuerverzinktes Oberteil. Schraube und Mutter aus rostfreiem Edelstahl.

Bezeichnung Zur Rosthöhe (mm) Art.-Nr. Lagerware
Komplette Klammer 40 1634002
Komplette Klammer 70 1637002

Komplette vierteilige Klammer für die Fixierung von Schlitzgitterrosten. Oberteil, Unterteil, Schraube und Mutter. In den Schraubenlängen 70 und 100 mm erhältlich.  Wird ohne Bohrung in die Unterkonstruktion montiert.
Für folgende Gitterrosttypen geeignet: Schlitzgitterroste mit einer Höhe von 40 und 70 mm.
Ausführung: Feuerverzinktes Ober- und Unterteil. Schraube und Mutter aus rostfreiem Edelstahl.

Bezeichnung Zur Rosthöhe (mm) Art.-Nr. Lagerware
Komplette Klammer 40 1634001
Komplette Klammer 70 1637001

Separate Befestigungselemente für Schlitzgitterroste

Es sind weitere separate Details wie Schrauben erhältlich. Die Standardschachtel für Befestigungselemente enthält 100 Stück.

Oberteil für den Schlitzgitterrost und den leichten Gitterrost LDS.
Ausführung: Feuerverzinkt

Zum Rosttyp Abmessungen (mm) Oberflächenbehandlung Art.-Nr. Lagerware
Schlitzgitterrost 22 x 60 Fvz 16360221

Dokumentation

Montageanleitung: Befestigung eines Gitterostes mit Befestigungsklammer komplett

Öffnen (0,18 MB) (sv-se)
