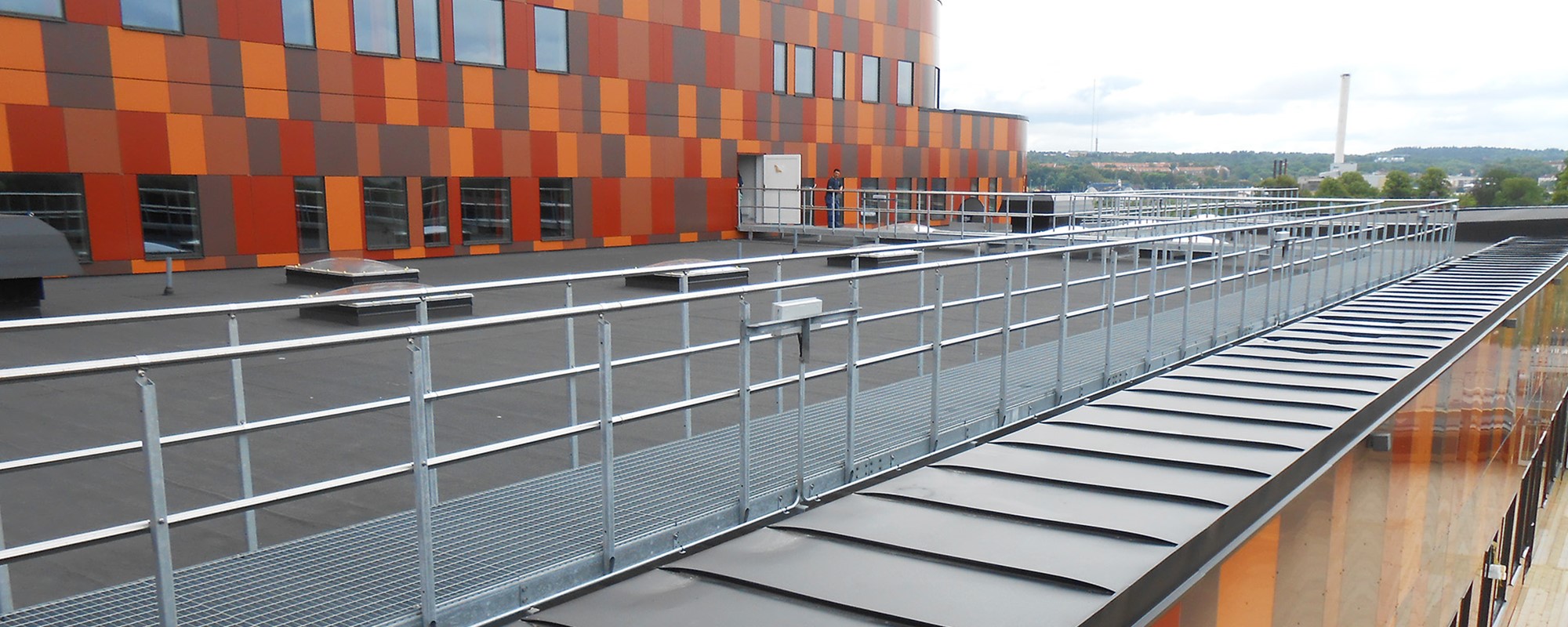

Laufbrücke Flex, Geländer Knieleiste
Produktfamilie: Ramp
Product Group: Gangway
Veröffentlicht: 2019-08-12
Die Laufbrücke "Flex" ist vollständig aus Standardkomponenten aufgebaut Die gesamte Brücke wird schnell und einfach am Montageort zusammengeschraubt. Die gesamte Montage erfolgt ohne Schweißen, geringfügige Anpassung werden örtlich erbracht. Die Laufbreiten sind von 600 bis 1300 mm verfügbar. Wangenlängen gibt es von 2000, 3000 u. 4000 mm. Das Geländer für die Laufbrücke ist vom Typ Sektionalgeländer, entweder Kindersicher mit senkrechten Stäben oder Typ Industrie mit oder ohne Fußleiste. Höhenverstellbare Stützbeine sind optional verfügbar. Eine Abstützung ist alle 3 m erforderlich.
Breite: 600 bis 1300, in 50-mm-Schritten
Länge: 2000, 3000 und 4000 mm
Gitterrost als Lauffläche
Geländerhöhe: 1100 mm
Handlauf und Knieleiste: Edelstahlrohr Ø42x1,5 mm (EN 1.4301)
Pfosten: Quadratprofil 40x40x3 mm
Befestigung: Höhenverstellbare Stützbeine
Oberflächenbehandlung: Feuerverzinkt
| Hauptmaterial: | Feuerverzinkt |
|---|---|
| Konstruiert in: | Schweden |
| Hergestellt in: | Schweden |
Produkt-Link: https://www.weland.de/produkte/ramper/gaangbryggor/
Installationsanweisung-Link: https://www.weland.com/wp-content/uploads/2020/09/installation-instructions-steel-walkway-flex.pdf
Lehrvideo-Link: https://www.youtube.com/watch?v=hkKCLutnqo8
Zertifikat-Link: https://www.weland.com/wp-content/uploads/2020/09/byggvarudeklaration-en-gb.pdf
