Projektierung Universalgeländer

UNIVERSALGELÄNDER PROJEKTIERUNG

Das Geländer wird in der Regel als Lagerware ausgeliefert und vom Monteur einfach angepasst. Somit ist eine Montage ohne detaillierte Aufmessung vor der Lieferung möglich. Bei einer werkseitigen Anpassung wird für jedes Universalgeländer eine spezielle Zeichnung angefertigt. Die Zeichnung wird vor der Fertigung zur Genehmigung an den Kunden geschickt.


Montage

Zum Zusammensetzen von Universalgeländern gibt es sehr viele Montagezubehöre, die auf Ihrem Bedarf basieren.


Halterung Montage von oben

Zum Festschrauben auf z. B. Holz oder Beton. Kann auch angeschweißt werden.
Zur Befestigung eines Geländerpfosten werden eine Schraube, eine Sicherungsscheibe und eine Mutter benötigt.
Ausführung: Feuerverzinkt

Bezeichnung Abmessungen (mm) Art.-Nr. Lagerware
Einfach 125 x 125 x 108 UG1000
Doppelt 200 x 125 x 108 UG2000
Sicherungsscheibe, 10 St.   UL4201
Schraubensatz, 10 St.   BU1201
Muttersatz, 10 St.   MU1001

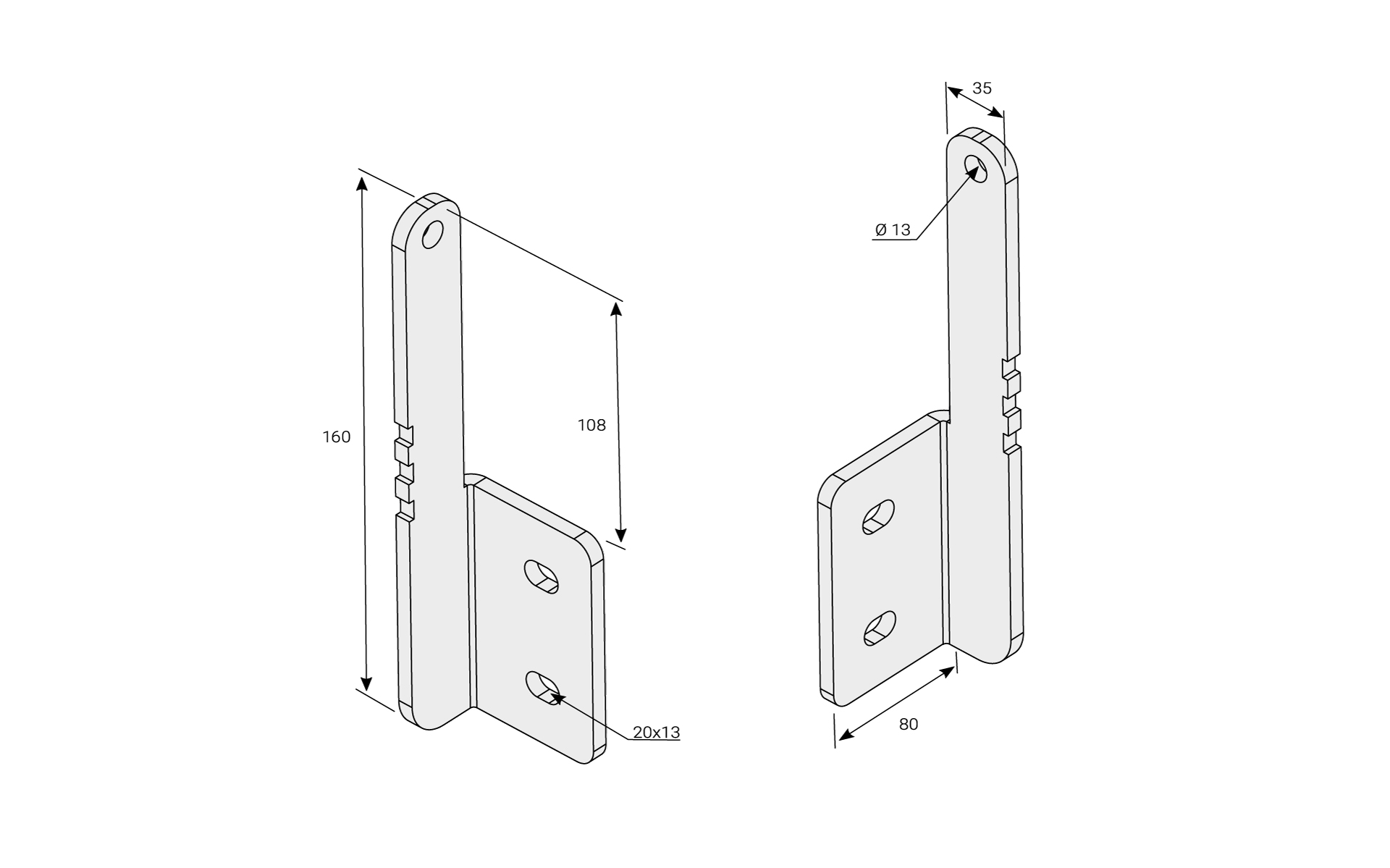

Halterung Montage von der Seite

Zum Festschrauben auf z. B. Holz oder Beton. Kann auch angeschweißt werden.
Die Seitenbefestigungen sind in Rechts- und Linksausführung erhältlich. Die Rechtsausführung sitzt beim Blick auf die Befestigungsseite rechts. Die Befestigung hat zur Erleichterung der Höhenausrichtung einen gezahnten Pfosten.
Zur Befestigung eines Geländerpfosten werden eine Schraube, eine Sicherungsscheibe und eine Mutter benötigt.
Ausführung: Feuerverzinkt

Bezeichnung Abmessungen (mm) Art.-Nr. Lagerware
Links 80 x 35 x 280 UV1001
Rechts 80 x 35 x 280 UV1002
Sicherungsscheibe, 10 St.   UL4201
Schraubensatz, 10 St.   BU1201
Muttersatz, 10 St.   MU1001

Halterungsteile Montage von oben und von der Seite

Halterungsteile Montage von oben & von der Seite.

Befestigungselement, U-Förmig für Stützmauern
Ausführung: Feuerverzinkt

Bezeichnung Art.-Nr. Lagerware
Befestigungselement, einzel U-Förmig für Stützmauern max. 100 mm UL1000 ​
Befestigungselement, doppel U-Förmig für Stützmauern max. 100 mm UL2000 ​
Sicherungsscheibe, 10 St. UL4201
Schraubensatz, 10 St. BU1201
Muttersatz, 10 St. MU1001

Wandbefestigung

Zum Anschluss des Geländers an eine Wand oder einen Pfosten. Die Wandbefestigung ist für Handläufe bzw. Knieleisten erhältlich.
Ausführung: Feuerverzinkt

Bezeichnung Abmessungen (mm) Art.-Nr. Lagerware
Halterung Handlauf 35 x 59,2 UV4200
Halterung Knieleiste 20 x 39,7 UV2700

Bodenhalterung

Die Halterung besteht aus gebogenem Blech und ermöglicht eine sehr stabile Befestigung beim Eingraben in den Boden mit Kies oder Schotter als Verfüllmaterial. Die Halterung kann auch für eine Einbettung in Beton verwendet werden.
Die Halterung ist in einfacher und doppelter Ausführung erhältlich.
Ausführung: Feuerverzinkt

Bezeichnung Art.-Nr. Lagerware
Bodenhalterung einfach 42 mm UM1000
Bodenhalterung doppelt 42 mm UM2000

Fußleiste

Fußleisten sind für alle Geländerlängen und auch für Geländerecken erhältlich. Die Fußleisten werden mit selbstschneidenden Schrauben am Geländerbogen befestigt.
Höhe: 100 mm
Ausführung: Feuerverzinkt



Bezeichnung Länge (mm) Art.-Nr. Lagergeführt
Fußleiste 390 SL0410
Fußleiste 490 SL0510
Fußleiste 690 SL0710
Fußleiste 990 SL1010
Fußleiste 1490 SL1510
Fußleiste 1990 SL2010
Fußleiste Geländerecke 335,6 x 335,6 SL4040
Selbstbohrende Schrauben 1 Satz a‘ 10 Stück 5,5x22 SS5221

Betonfundament

Stabiles Betonfundament mit eingegossenen Handgriffen und zwei Löchern.

Bezeichnung Abmessungen Höhe (mm) Art.-Nr. Lagerware
Betongfundament 350 x 240 125 BF2000

Verbindungseinheiten

Die Verbindung von Geländern erfolgt mithilfe von Hülsen und durchgehenden Schrauben. Sämtliche Geländer haben vorgebohrte Löcher. Nicht gerade verbundene Geländer werden mit Eckverbindungen verbunden, die an die Geländerpfosten geklemmt werden.
Wir haben auch Eckverbindungen im Angebot.
Ausführung: Feuerverzinkt

Bezeichnung Art.-Nr. Lagerware
Kupplung KP4277
Eckkupplung MK4200

Innerer Zapfen

Wird für das Einbetten in Gebälk und Wände oder auf Wunsch zum Anschweißen an Gebälkrändern verwendet. Ist zudem als Verlängerungszapfen in einer Hülse nutzbar, die bündig im Boden platziert ist. Wie bei den anderen Befestigungen wird auch hier der Zapfen mit Bolzen, Mutter und Scheibe am Geländerpfosten befestigt.
Ausführung: Feuerverzinkt

Bezeichnung Länge (mm) Art.-Nr. Lagerware
Innerer Zapfen 310 UT3100

Geländerverbindung

Zur Verbindung von Geländern und Knieleisten.
Ausführung: Feuerverzinkt

Bezeichnung Art.-Nr. Lagerware
Handlaufverbinder für ø42 mm vfz SK4200
Handlaufverbinder für ø27 mm vfz SK2700
